未確定：候補が5型番あります。

長さ(mm)
~mm
- 10
- 12
- 16
- 21
ねじの呼び（G）
~mm
- 1/8
- 3/8
- 1/2
- 3/4
- 1
ねじ山数
~mm
- 11
- 14
- 19
- 28
タイプ
~mm
- SPHJOHS-ST-W
出荷日
- すべて
- 1日以内

互省製作所

プラグ（JOHS）

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 429円～6,077円

税込単価: 472円～6,685円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

互省製作所

通常出荷日：在庫品1日目

GPFタイプを更に改良し、動圧500kgf/cm2までグレードアップした高圧用...

取付穴形状
六角穴
形状
フランジ付き
材質
スチール
表面処理
黒色酸化被膜
販売単位
バラ(1個から購入可能)

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

GOSHOプラグ（JOHS）の商品概要

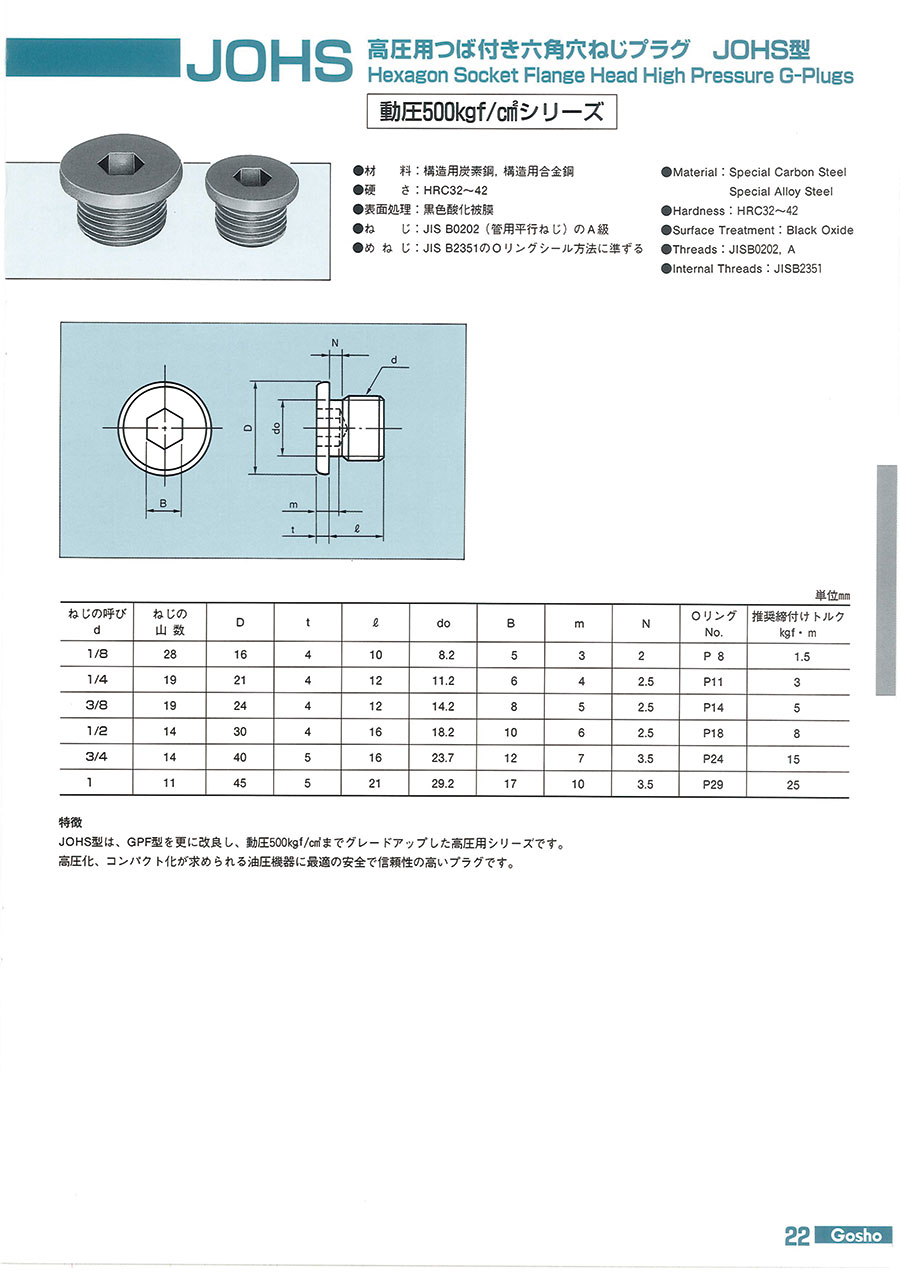

外形図

ねじの呼び d	ねじの山数	D	t	l	do	B	m	N	○リング	推奨締付けトルク
ねじの呼び d	ねじの山数	D	t	l	do	B	m	N	No.	kgf・m
JOHS1/8	28	16	4	10	8.2	5	3	2	P8	1.5
JOHS1/4	19	21	4	12	11.2	6	4	2.5	P11	3
JOHS3/8	19	24	4	12	14.2	8	5	2.5	P14	5
JOHS1/2	14	30	4	16	18.2	10	6	2.5	P18	8
JOHS3/4	14	40	5	16	23.7	12	7	3.5	P24	15
JOHS1"	11	45	5	21	29.2	17	10	3.5	P29	25

型番リスト

表示件数

型番

長さ

(mm)

ねじの呼び（G）

ねじ山数

RoHS?

最小発注数量

21	1	11	10	1個
16	1/2	14	10	1個
10	1/8	28	10	1個
16	3/4	14	10	1個
12	3/8	19	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,077円 ( 6,685円 )	1日目
696円 ( 766円 )	1日目
429円 ( 472円 )	1日目
1,273円 ( 1,400円 )	1日目
528円 ( 581円 )	1日目

詳細情報

基本情報

基本情報

GPFタイプを更に改良し、動圧500kgf/cm2までグレードアップした高圧用シリーズのスクリュープラグです。
【特長】
・JOHS 型プラグは、GPF 型プラグを改良し、動圧50MPa（500kgf/cm2）までクリアした高圧用プラグです。
・高い安全性と信頼性を発揮するプラグです。
【用途】
・高圧化、コンパクト化が求められる油圧機器に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

プラグ（JOHS）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q熱処理されてますか？

硬さ32～42HRC（3/4迄）、（1”以上は熱処理無です）。
