呼びとねじ山数	基準径				六角穴			長さ	K	E
	外径 D	有効径 D1	a		B		m	l	約	最小
	外径 D	有効径 D1	位置	許容差	最大	最小	最小	l	約	最小
GDL 1/16-27	7.779	7.142	0.47	±0.47	4.03	3.97	3.1	6.35	1	1.3
GDL 1/8-27	10.127	9.489	0.47	±0.47	4.83	4.76	3.5	6.35	1	1.3
GDL 1/4-18	13.489	12.487	0.7	±0.7	6.43	6.35	5.6	10.3	1.3	1.5
GDL 3/8-18	16.928	15.926	0.7	±0.7	8.03	7.94	6	10.3	1.3	1.5
GDL 1/2-14	21.124	19.772	0.9	±0.9	9.63	9.53	6.4	13.5	1.8	2
GDL 3/4-14	26.469	25.117	0.9	±0.9	14.42	14.29	7.9	13.5	1.8	2
GDL 1”-11	33.107	31.461	1.1	±1.1	16.03	15.88	9.6	16.7	2.2	3

型番リスト

表示件数

型番

SPHGDL-ST-W1

注文停止中

注文停止中

注文停止中

注文停止中

材質

長さ

(mm)

表面処理

ねじの呼び（NPT/NPTF）

ねじ山数

販売単位

RoHS?

最小発注数量

[スチール] 構造用炭素鋼	16.7	黒色酸化被膜	1	11	バラ(1個から購入可能)	10	1個
[スチール] 構造用炭素鋼	10.3	黒色酸化被膜	1/4	18	バラ(1個から購入可能)	10	1個
[スチール] 構造用炭素鋼	6.35	黒色酸化被膜	1/8	27	バラ(1個から購入可能)	10	1個
[スチール] 構造用炭素鋼	6.35	黒色酸化被膜	1/16	27	バラ(1個から購入可能)	10	1個
[スチール] 構造用炭素鋼	13.5	黒色酸化被膜	3/4	14	バラ(1個から購入可能)	10	1個
[スチール] 構造用炭素鋼	10.3	黒色酸化被膜	3/8	18	バラ(1個から購入可能)	10	1個
[スチール] 構造用炭素鋼	16.7	ニッケルメッキ	1	11	箱・パック	10	1パック 50個入り
[スチール] 構造用炭素鋼	13.5	ニッケルメッキ	1/2	14	箱・パック	10	1パック 200個入り
[スチール] 構造用炭素鋼	10.3	ニッケルメッキ	1/4	18	箱・パック	10	1パック 500個入り
[スチール] 構造用炭素鋼	6.35	ニッケルメッキ	1/8	27	箱・パック	10	1パック 500個入り
[スチール] 構造用炭素鋼	6.35	ニッケルメッキ	1/16	27	箱・パック	10	1パック 1000個入り
[スチール] 構造用炭素鋼	13.5	ニッケルメッキ	3/4	14	バラ(1個から購入可能)	10	1個
[スチール] 構造用炭素鋼	10.3	ニッケルメッキ	3/8	18	箱・パック	10	1パック 500個入り
ステンレス	13.5	なし	1/2	14	バラ(1個から購入可能)	10	1個
ステンレス	10.3	なし	1/4	18	バラ(1個から購入可能)	10	1個
ステンレス	6.35	なし	1/8	27	バラ(1個から購入可能)	10	1個
ステンレス	6.35	なし	1/16	27	バラ(1個から購入可能)	10	1個
ステンレス	13.5	なし	3/4	14	バラ(1個から購入可能)	10	1個
ステンレス	10.3	なし	3/8	18	バラ(1個から購入可能)	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,280円 ( 1,408円 )	1日目
109円 ( 120円 )	1日目
96円 ( 106円 )	1日目
109円 ( 120円 )	1日目
864円 ( 950円 )	1日目
160円 ( 176円 )	1日目
60,306円54,275円 ( 59,703円 )	1日目
44,531円 ( 48,984円 )	10日目
63,915円57,523円 ( 63,275円 )	1日目
47,712円 ( 52,483円 )	10日目
108,750円 ( 119,625円 )	10日目
1,710円 ( 1,881円 )	1日目
81,509円 ( 89,660円 )	10日目
1,461円 ( 1,607円 )	1日目
418円 ( 460円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
295円 ( 325円 )	在庫品1日目当日出荷可能
2,097円 ( 2,307円 )	1日目
655円 ( 721円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

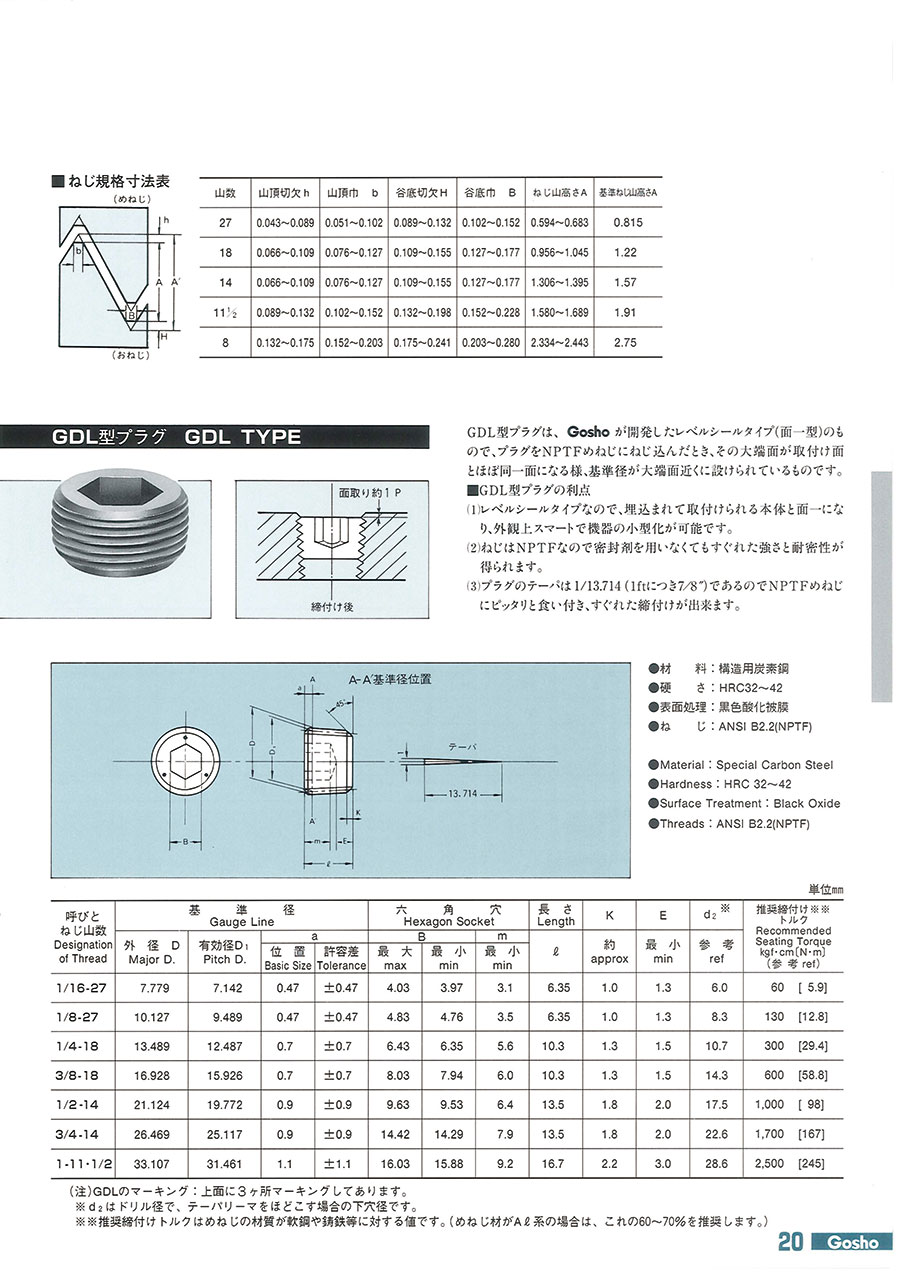

GDL型プラグは、Goshoが開発したレベルシールタイプ（面一型）のもので、プラグをNPTFめねじにねじ込んだとき、その大端面が取付け面とほぼ同一面になる様、基準径が大端面近くに設けられているものです。
【特長】
・材質：構造用炭素鋼。
・硬さ：HRC32～42。
・レベルシールタイプなので、埋め込まれて取り付けられる本体と面一になり、外観上スマートで機器の小型化が可能です。
・ねじはNPTFなので、密封剤を用いなくてもすぐれた強さと耐密性がえられます。
・プラグテーパは1/13.714（1ftにつき7/8"）であるのでNPTFめねじにピックと食い付き、すぐれた締付けが出来ます。

ご注意

本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

プラグ（GDL）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q熱処理されてますか？

硬さ32～42HRC（3/4迄）、（1”以上は熱処理無です）。
