未確定：候補が214型番あります。
ねじの呼び(M)
~mm- 3
- 4
- 5
- 6
- 8
- 10
長さL(mm)
~mm- 5
- 6
- 8
- 10
- 12
- 15
- 16
- 20
- 25
- 30
- 35
- 40
ピッチ(mm)
~mm- 0.5
- 0.7
- 0.8
- 1
- 1.25
- 1.5
材質
- スチール
- スチール
- ステンレス
- ステンレス
表面処理
- 三価クロメート
- 三価ブラック
- ユニクロメッキ
- ユニクロメッキ
- クロメートメッキ
- クロメートメッキ
- ニッケルメッキ
- ニッケルメッキ
- 黒色塗装
- 黒色塗装
販売単位
強度区分（スチール）
~mm- 10.9
- 12.9
出荷日
- すべて
- 当日出荷可能
- 1日以内
- 9日以内
- 10日以内
フランジボタンキャップ（ボルト）【1～1000個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 62円～33,827円
- 税込単価
- 68円～37,210円
【特長】・座面が広いのでゆるみ難い、十字穴に比べ強い締付けが可能。・めねじに入...
詳細情報を確認する未確定：候補が214型番あります。
商品情報
商品概要

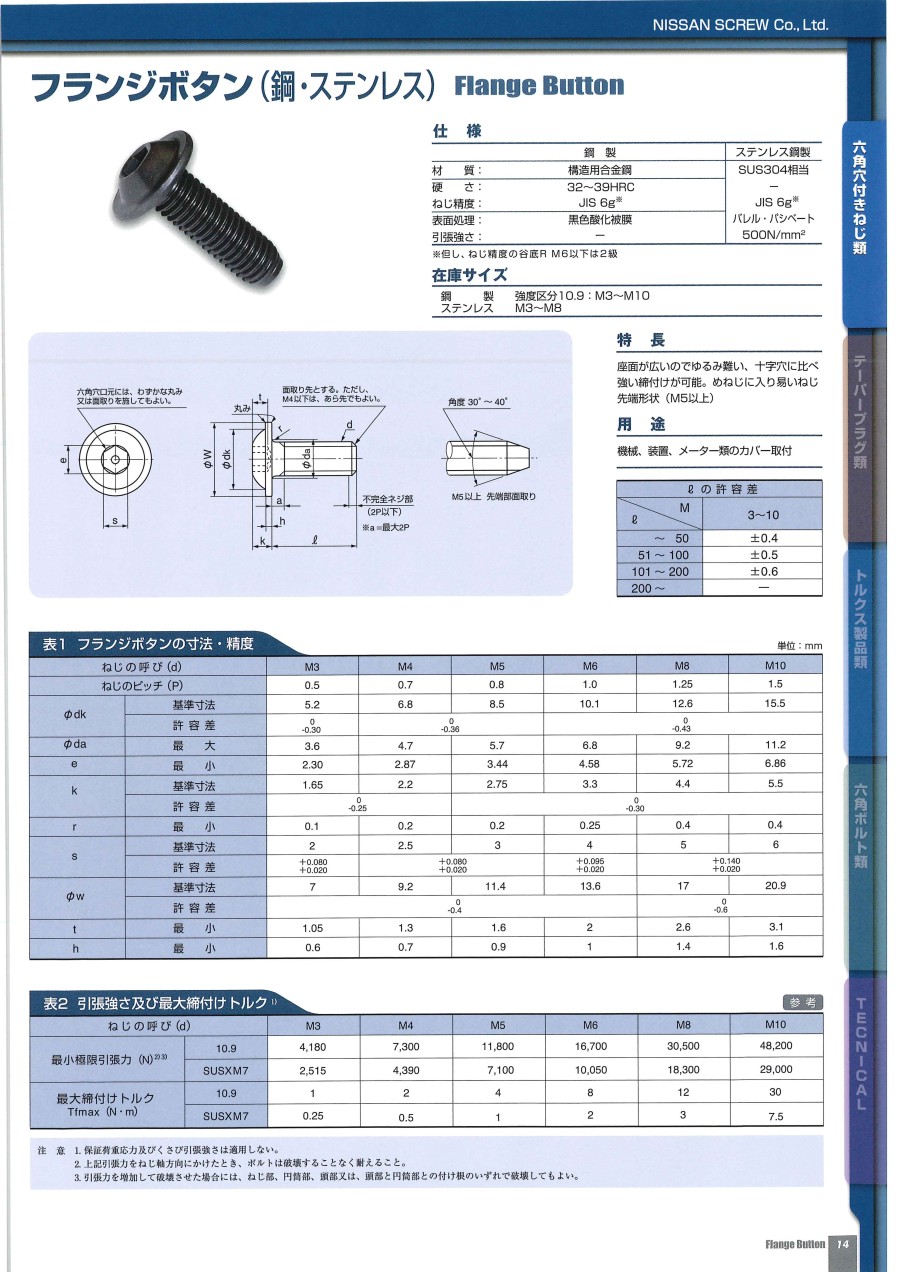

外形図
- 六角穴には、内面取りを施してもよい。
- 面取り先とする。ただし、M4以下は、あら先でもよい。
- 不完全ネジ部。
- M5以上先端部面取り。
フランジボタンの寸法・精度
単位:mm
| ねじの呼び(d) | M3 | M4 | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|---|---|
| ピッチ(P) | 0.5 | 0.7 | 0.8 | 1.0 | 1.25 | 1.5 | |
| φdk | 基準寸法 | 5.2 | 6.8 | 8.5 | 10.1 | 12.6 | 15.5 |
| 許容差 | 0 -0.30 | 0 -0.36 | 0 -0.43 | ||||
| φda | 最大 | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 |
| e | 最小 | 2.30 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 |
| k | 基準寸法 | 1.65 | 2.2 | 2.75 | 3.3 | 4.4 | 5.5 |
| 許容差 | 0 -0.25 | 0 -0.30 | |||||
| r | 最小 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 |
| s | 基準寸法 | 2 | 2.5 | 3 | 4 | 5 | 6 |
| 許容差 | +0.080 +0.020 | +0.095 +0.020 | +0.140 +0.020 | ||||
| φw | 基準寸法 | 7 | 9.2 | 11.4 | 13.6 | 17 | 20.9 |
| 許容差 | 0 -0.4 | 0 -0.6 | |||||
| t | 最小 | 1.05 | 1.3 | 1.6 | 2 | 2.6 | 3.1 |
| h | 最小 | 0.6 | 0.7 | 0.9 | 1 | 1.4 | 1.6 |
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
90円 ( 99円 ) | 1日目 |
16,406円 ( 18,047円 ) | 1日目 |
15,858円 ( 17,444円 ) | 1日目 |
12,812円 ( 14,093円 ) | 1日目 |
15,143円 ( 16,657円 ) | 9日目 |
15,142円 ( 16,656円 ) | 9日目 |
18,180円 ( 19,998円 ) | 9日目 |
243円 ( 267円 ) | 在庫品1日目当日出荷可能 |
243円 ( 267円 ) | 在庫品1日目当日出荷可能 |
243円 ( 267円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 1日目 |
76円 ( 84円 ) | 1日目 |
18,202円 ( 20,022円 ) | 9日目 |
18,254円 ( 20,079円 ) | 9日目 |
19,196円 ( 21,116円 ) | 1日目 |
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
66円 ( 73円 ) | 在庫品1日目当日出荷可能 |
18,346円 ( 20,181円 ) | 1日目 |
8,890円 ( 9,779円 ) | 1日目 |
8,510円 ( 9,361円 ) | 1日目 |
9,871円 ( 10,858円 ) | 1日目 |
10,703円 ( 11,773円 ) | 9日目 |
11,073円 ( 12,180円 ) | 1日目 |
110円 ( 121円 ) | 1日目 |
68円 ( 75円 ) | 在庫品1日目当日出荷可能 |
74円 ( 81円 ) | 在庫品1日目当日出荷可能 |
10,616円 ( 11,678円 ) | 1日目 |
108円 ( 119円 ) | 1日目 |
12,320円 ( 13,552円 ) | 1日目 |
12,340円 ( 13,574円 ) | 1日目 |
12,156円 ( 13,372円 ) | 1日目 |
7,678円 ( 8,446円 ) | 1日目 |
7,967円 ( 8,764円 ) | 1日目 |
7,182円 ( 7,900円 ) | 1日目 |
7,940円 ( 8,734円 ) | 1日目 |
211円 ( 232円 ) | 1日目 |
205円 ( 226円 ) | 1日目 |
8,582円 ( 9,440円 ) | 1日目 |
10,433円 ( 11,476円 ) | 9日目 |
10,722円 ( 11,794円 ) | 9日目 |
6,193円 ( 6,812円 ) | 1日目 |
6,184円 ( 6,802円 ) | 9日目 |
6,745円 ( 7,420円 ) | 9日目 |
7,444円 ( 8,188円 ) | 9日目 |
231円 ( 254円 ) | 1日目 |
9,368円 ( 10,305円 ) | 9日目 |
10,709円 ( 11,780円 ) | 9日目 |
10,707円 ( 11,778円 ) | 9日目 |
10,717円 ( 11,789円 ) | 9日目 |
12,853円 ( 14,138円 ) | 9日目 |
10,985円 ( 12,084円 ) | 9日目 |
10,330円 ( 11,363円 ) | 9日目 |
10,250円 ( 11,275円 ) | 9日目 |
10,322円 ( 11,354円 ) | 9日目 |
10,301円 ( 11,331円 ) | 9日目 |
11,327円 ( 12,460円 ) | 9日目 |
12,352円 ( 13,587円 ) | 9日目 |
13,388円 ( 14,727円 ) | 9日目 |
20,122円 ( 22,134円 ) | 9日目 |
12,592円 ( 13,851円 ) | 9日目 |
詳細情報
基本情報
【特長】
・座面が広いのでゆるみ難い、十字穴に比べ強い締付けが可能。
・めねじに入り易いねじ先端形状（M5以上）。
【用途】
・機械、装置、メーター類のカバー取付。
【材質】
スチール、ステンレス。
【表面処理】
三価ブラック、ユニクロメッキ、クロメートメッキ、黒色クロメート、ニッケルメッキ、黒色塗装。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
フランジボタンキャップ（ボルト）のレビュー
取付部品の位置調整
5
5.02021/03/16
微妙な取付位置調整が必要なときに、使用しています。
フランジタイプなので、大きめの穴でも長穴でも対応でき、座金を入れる...もっと読む
0人が参考にしています。
固定
5
5.02020/09/24
狭い場所でのボルト交換だったので本商品を選びました。品質もよく、種類が豊富なので次回も購入を検討しています。
0人が参考にしています。
ワッシャーが必要な場合に、このボルトでワッシャーなしでOK
5
5.02020/03/03
締め付け面積が必要、だけど部品点数を減らしたい。そのような時にはこのボルトが有効です。ワッシャーを追加する必要がなくなり...もっと読む
0人が参考にしています。
部品の固定
4
4.02019/11/25
他の物と比べて割と安価だったので購入しました。品質も普通にいいと思います。
0人が参考にしています。
部品固定
4
4.02019/11/04
注文して翌々日にとどき、すぐに使用することができました。
また次回も利用します。
0人が参考にしています。
