フランジボルト【1～500個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 46円～17,572円
- 税込単価
- 51円～19,329円
座金不要で、一般ボルトのように座金を組み込む手間の省略が可能な六角ボルト。【特...
詳細情報を確認する未確定：候補が199型番あります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,994円 ( 10,993円 ) | 1日目 |
7,993円 ( 8,792円 ) | 1日目 |
6,793円 ( 7,472円 ) | 1日目 |
7,374円 ( 8,111円 ) | 1日目 |
7,899円 ( 8,689円 ) | 1日目 |
6,763円 ( 7,439円 ) | 1日目 |
6,966円 ( 7,663円 ) | 1日目 |
5,987円 ( 6,586円 ) | 1日目 |
7,992円 ( 8,791円 ) | 1日目 |
7,730円 ( 8,503円 ) | 1日目 |
7,334円 ( 8,067円 ) | 1日目 |
5,260円 ( 5,786円 ) | 1日目 |
5,260円 ( 5,786円 ) | 1日目 |
5,600円 ( 6,160円 ) | 1日目 |
6,127円 ( 6,740円 ) | 1日目 |
6,766円 ( 7,443円 ) | 1日目 |
9,079円 ( 9,987円 ) | 1日目 |
9,121円 ( 10,033円 ) | 1日目 |
9,049円 ( 9,954円 ) | 1日目 |
5,742円 ( 6,316円 ) | 1日目 |
6,259円 ( 6,885円 ) | 1日目 |
6,168円 ( 6,785円 ) | 1日目 |
5,472円 ( 6,019円 ) | 1日目 |
5,709円 ( 6,280円 ) | 1日目 |
6,256円 ( 6,882円 ) | 1日目 |
4,809円 ( 5,290円 ) | 1日目 |
6,173円 ( 6,790円 ) | 1日目 |
5,810円 ( 6,391円 ) | 1日目 |
5,053円 ( 5,558円 ) | 1日目 |
5,065円 ( 5,572円 ) | 1日目 |
5,464円 ( 6,010円 ) | 1日目 |
5,692円 ( 6,261円 ) | 1日目 |
4,882円 ( 5,370円 ) | 1日目 |
5,307円 ( 5,838円 ) | 1日目 |
5,509円 ( 6,060円 ) | 1日目 |
5,528円 ( 6,081円 ) | 1日目 |
5,494円 ( 6,043円 ) | 1日目 |
4,867円 ( 5,354円 ) | 1日目 |
5,379円 ( 5,917円 ) | 1日目 |
4,734円 ( 5,207円 ) | 1日目 |
4,924円 ( 5,416円 ) | 1日目 |
5,326円 ( 5,859円 ) | 1日目 |
4,877円 ( 5,365円 ) | 1日目 |
5,046円 ( 5,551円 ) | 1日目 |
5,490円 ( 6,039円 ) | 1日目 |
5,880円 ( 6,468円 ) | 1日目 |
11,748円 ( 12,923円 ) | 10日目 |
10,449円 ( 11,494円 ) | 10日目 |
10,352円 ( 11,387円 ) | 10日目 |
8,701円 ( 9,571円 ) | 9日目 |
8,268円 ( 9,095円 ) | 10日目 |
9,869円 ( 10,856円 ) | 10日目 |
11,306円 ( 12,437円 ) | 10日目 |
11,895円 ( 13,085円 ) | 10日目 |
11,372円 ( 12,509円 ) | 10日目 |
10,519円 ( 11,571円 ) | 10日目 |
10,309円 ( 11,340円 ) | 10日目 |
7,532円 ( 8,285円 ) | 10日目 |
7,607円 ( 8,368円 ) | 10日目 |
6,836円 ( 7,520円 ) | 10日目 |
詳細情報
基本情報
座金不要で、一般ボルトのように座金を組み込む手間の省略が可能な六角ボルト。
【特長】
・耐ゆるみ性能が優れている。
・座面の受圧面積が大きいので、カッピング現象が生じにくい。
・ボルトと座面が一体になっているので、ボルトと座金の接合面のへたりがない。
・締付カが安定する。
・座面が平滑なのでトルク係数が安定している。従って締付け力も安定している。
・座金にバリがないので座面摩擦が小さくバラツキも少ない。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報

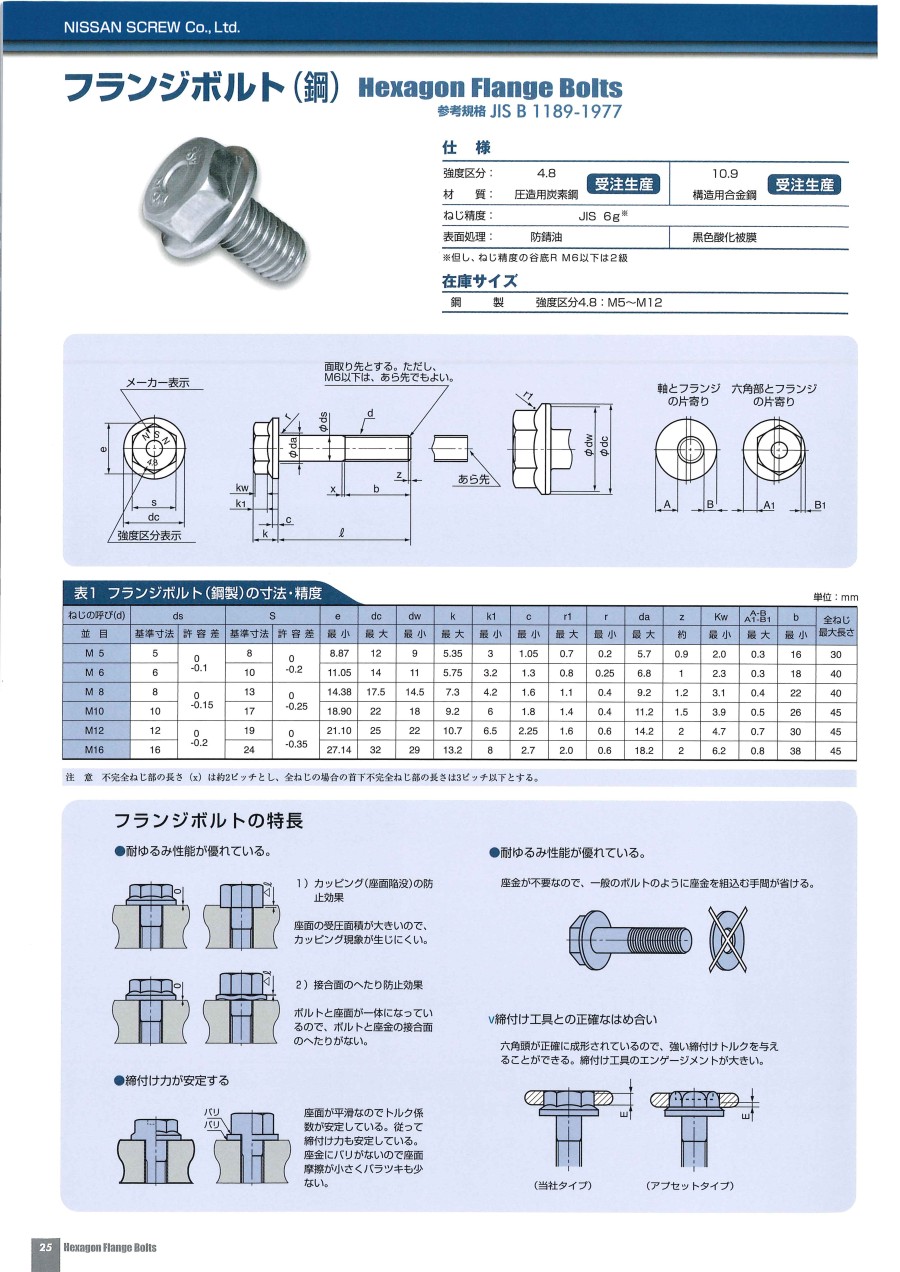

外形図と寸法
単位:mm
スチール
| ねじの 呼び | ds | S | e | dc | dw | k | k1 | c | r1 | r | da | z | K1 | A―B A1―B1 | b | 全ねじ 最大長さ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 並目 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 最小 | 最大 | 最小 | 最大 | 最小 | 最小 | 最大 | 最小 | 最大 | 約 | 最小 | 最大 | 最小 | |
| M5 | 5 | 0 -0.1 | 8 | 0 -0.2 | 8.87 | 12 | 9 | 5.35 | 3 | 1.05 | 0.7 | 0.2 | 5.7 | 0.9 | 2.0 | 0.3 | 16 | 30 |
| M6 | 6 | 10 | 11.05 | 14 | 11 | 5.75 | 3.2 | 1.3 | 0.8 | 0.25 | 6.8 | 1 | 2.3 | 0.3 | 18 | 40 | ||
| M8 | 8 | 0 -0.15 | 13 | 0 -0.25 | 14.38 | 17.5 | 14.5 | 7.3 | 4.2 | 1.6 | 1.1 | 0.4 | 9.2 | 1.2 | 3.1 | 0.4 | 22 | 40 |
| M10 | 10 | 17 | 18.90 | 22 | 18 | 9.2 | 6 | 1.8 | 1.4 | 0.4 | 11.2 | 1.5 | 3.9 | 0.5 | 26 | 45 | ||
| M12 | 12 | 0 -0.2 | 19 | 0 -0.35 | 21.10 | 25 | 22 | 10.7 | 6.5 | 2.25 | 1.6 | 0.6 | 14.2 | 2 | 4.7 | 0.7 | 30 | 45 |
| M16 | 16 | 24 | 27.14 | 32 | 29 | 13.2 | 8 | 2.7 | 2.0 | 0.6 | 18.2 | 2 | 6.2 | 0.8 | 38 | 50 | ||
ステンレス
| ねじの 呼び | ds | S | e | dc | dw | k | k1 | c | r1 | r | da | z | K1 | A―B A1―B1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 並目 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 最小 | 最大 | 最小 | 最大 | 最小 | 最小 | 最大 | 最小 | 最大 | 約 | 最小 | 最大 |
| M5 | 5 | 0 -0.1 | 8 | 0 -0.2 | 8.87 | 12 | 9 | 5 | 3 | 0.7 | 0.7 | 0.2 | 5.7 | 0.9 | 2.0 | 0.3 |
| M6 | 6 | 10 | 11.05 | 14 | 11 | 6 | 3.6 | 0.8 | 0.8 | 0.25 | 6.8 | 1 | 2.3 | 0.3 | ||
| M8 | 8 | 0 -0.15 | 12 | 0 -0.25 | 13.25 | 17.5 | 14.5 | 8 | 4.8 | 1.0 | 1.1 | 0.4 | 9.2 | 1.2 | 3.1 | 0.4 |
| M10 | 10 | 14 | 15.51 | 21 | 18 | 10 | 6 | 1.2 | 1.4 | 0.4 | 11.2 | 1.5 | 3.9 | 0.5 | ||
| M12 | 12 | 0 -0.2 | 17 | 18.90 | 25 | 22 | 11.5 | 7.2 | 1.4 | 1.6 | 0.6 | 14.2 | 2 | 4.7 | 0.7 | |
フランジボルトの仕様、在庫サイズ
仕樣
| 強度区分 | 4.8 |
|---|---|
| 材質 | 圧造用炭素鋼 |
| ねじ精度 | JIS 6g※ |
| 表面処理 | 防錆油 |
- ※ 但し、ねじ精度の谷底R M6以下は2級
在庫サイズ
| 鋼製 | 強度区分4.8:M5～M12 |
|---|
優れた耐ゆるみ性能
座面の受圧面積が大きく、カッピング防止に効果的
ボルトと座面が一体になっており、接合面のへたり無し
締付け力が安定
座面が平滑でトルク係数が安定
締付け工具との正確なはめ合い
締付け工具のエンゲージメントが大きい
