WAソケット SPタイプ（スチール／ステンレス ）【1～1000個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 26円～33,398円
- 税込単価
- 29円～36,738円
【特長】・六角穴付きボルトに、ばね座金と平座金を組込んだもので、使用箇所として...
詳細情報を確認する未確定：候補が666型番あります。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
64円 ( 70円 ) | 1日目 |
220円 ( 242円 ) | 1日目 |
12,249円 ( 13,474円 ) | 9日目 |
219円 ( 241円 ) | 1日目 |
220円 ( 242円 ) | 1日目 |
13,268円 ( 14,595円 ) | 9日目 |
220円 ( 242円 ) | 1日目 |
27円 ( 30円 ) | 1日目 |
43円 ( 47円 ) | 1日目 |
15,312円 ( 16,843円 ) | 9日目 |
17,123円 ( 18,835円 ) | 1日目 |
221円 ( 243円 ) | 1日目 |
221円 ( 243円 ) | 1日目 |
40円 ( 44円 ) | 1日目 |
38円 ( 42円 ) | 1日目 |
42円 ( 46円 ) | 1日目 |
49円 ( 54円 ) | 1日目 |
43円 ( 47円 ) | 1日目 |
43円 ( 47円 ) | 1日目 |
8,755円 ( 9,631円 ) | 1日目 |
34円 ( 37円 ) | 1日目 |
10,815円 ( 11,897円 ) | 9日目 |
11,800円 ( 12,980円 ) | 9日目 |
63円 ( 69円 ) | 1日目 |
14,871円 ( 16,358円 ) | 1日目 |
12,936円 ( 14,230円 ) | 1日目 |
32円 ( 35円 ) | 1日目 |
37円 ( 41円 ) | 1日目 |
52円 ( 57円 ) | 1日目 |
55円 ( 61円 ) | 1日目 |
40円 ( 44円 ) | 1日目 |
68円 ( 75円 ) | 在庫品1日目当日出荷可能 |
42円 ( 46円 ) | 1日目 |
8,661円 ( 9,527円 ) | 1日目 |
66円 ( 73円 ) | 1日目 |
73円 ( 80円 ) | 1日目 |
8,743円 ( 9,617円 ) | 1日目 |
8,676円 ( 9,544円 ) | 1日目 |
60円 ( 66円 ) | 1日目 |
117円 ( 129円 ) | 1日目 |
73円 ( 80円 ) | 在庫品1日目当日出荷可能 |
46円 ( 51円 ) | 1日目 |
76円 ( 84円 ) | 1日目 |
50円 ( 55円 ) | 1日目 |
102円 ( 112円 ) | 在庫品1日目当日出荷可能 |
52円 ( 57円 ) | 1日目 |
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
96円 ( 106円 ) | 在庫品1日目当日出荷可能 |
97円 ( 107円 ) | 1日目 |
98円 ( 108円 ) | 1日目 |
121円 ( 133円 ) | 1日目 |
9,503円 ( 10,453円 ) | 1日目 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
146円 ( 161円 ) | 1日目 |
111円 ( 122円 ) | 在庫品1日目当日出荷可能 |
153円 ( 168円 ) | 在庫品1日目当日出荷可能 |
205円 ( 226円 ) | 在庫品1日目当日出荷可能 |
162円 ( 178円 ) | 在庫品1日目当日出荷可能 |
186円 ( 205円 ) | 在庫品1日目当日出荷可能 |
198円 ( 218円 ) | 1日目 |
詳細情報
基本情報
【特長】
・六角穴付きボルトに、ばね座金と平座金を組込んだもので、使用箇所としてはPタイプに準じます。
・特に被締付け材の関係で、強力な締付けが出来ず、ばねの反力を利用し、耐ゆるみ効果を求めたい場合には最適です。
【材質】
スチール、ステンレス。
【表面処理】
なし、黒色酸化被膜、三価クロメート三価ブラック、三価ホワイト、ユニクロメッキ、クロメートメッキクロメートメッキ、黒色クロメート、ニッケルメッキ、クロームメッキ、スズコバルト。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
外形図
規格表
| ねじの呼び (d) | 6角穴付きボルト本体 | ばね座金 | 平座金 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dk | k | s | e (最小) | t (最大) | 2号 | 磨き丸 | |||||||||
| 呼び (基準寸法) | 最小 | 最大 | D1 (最大) | B(最小) × T(最小) | 圧力試験後の自由高さ (最小) | ||||||||||
| 並目 | 1欄 | 2欄 | D1 | T | |||||||||||
| M3 | 5.5±0.18 | 3 | 0 -0.14 | 2.5 | 2.52 | 2.58 | 2.56 | 2.87 | 1.3 | 5.5 | 1.1×0.7 | 1.2 | 7 | -0.35 | 0.5±0.05 |
| M4 | 7±0.22 | 4 | 0 -0.18 | 3 | 3.02 | 3.08 | 3.08 | 3.44 | 2 | 7 | 1.4×1 | 1.7 | 9 | -0.35 | 0.8±0.1 |
| M5 | 8.5±0.22 | 5 | 0 -0.18 | 4 | 4.02 | 4.095 | 4.095 | 4.58 | 2.5 | 8.5 | 1.7×1.3 | 2.2 | 10 | -0.35 | 1±0.1 |
| M6 | 10±0.22 | 6 | 0 -0.3 | 5 | 5.02 | 5.14 | 5.095 | 5.72 | 3 | 11.5 | 2.7×1.5 | 2.5 | 12.5 | -0.4 | 1.6±0.15 |
| M8 | 13±0.27 | 8 | 0 -0.36 | 6 | 6.02 | 6.14 | 6.095 | 6.86 | 4 | 14.5 | 3.2×2 | 3.35 | 17 | -0.4 | 1.6±0.15 |
| M10 | 16±0.27 | 10 | 0 -0.36 | 8 | 8.025 | 8.175 | 8.115 | 9.15 | 5 | 17.5 | 3.7×2.5 | 4.2 | 21 | -0.5 | 2±0.2 |
| M12 | 18±0.27 | 12 | 0 -0.43 | 10 | 10.025 | 10.175 | 10.115 | 11.43 | 6 | 20.5 | 4.2×3 | 5 | 24 | -0.5 | 2.5±0.25 |

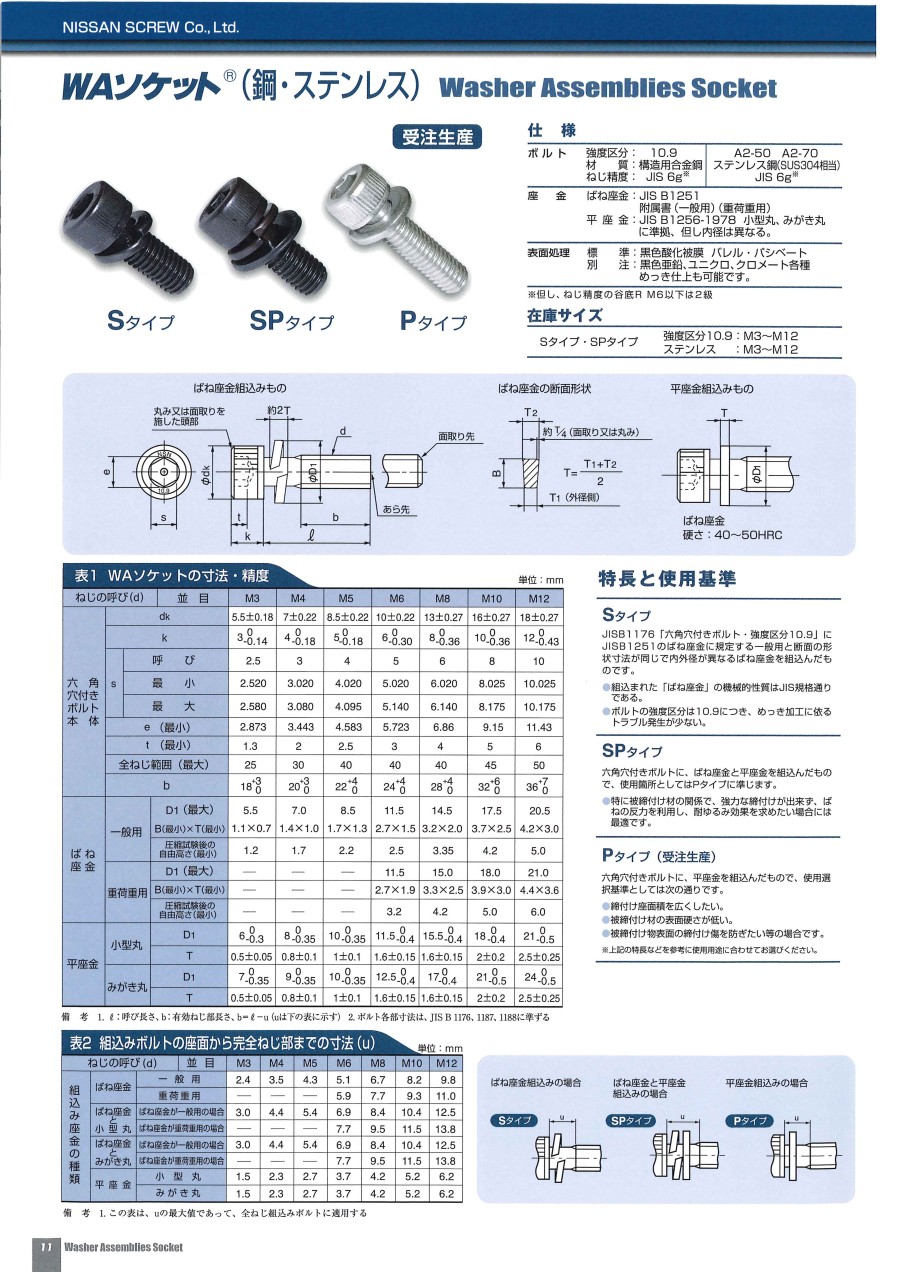

カタログ
