スーパーポイント トラス
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
207円 ( 228円 ) | 1日目 |
208円 ( 229円 ) | 1日目 |
209円 ( 230円 ) | 1日目 |
209円 ( 230円 ) | 1日目 |
208円 ( 229円 ) | 1日目 |
詳細情報
基本情報
スーパーポイントタッピン（タッピング）ねじのトラス頭形状。
【特長】
・頭部が大きい為、座面が大きく座面陥没を防止する効果がある。
・3種タイプはゲージに通りナット締めも可能。
・タッピンねじとは、相手材に下穴を開けた所に、ねじ自らねじ立てをしながら締め付けを行うねじ。
・ねじ立て作業の手間を省き、塑性加工でめねじを成形するため、切粉が少ない。
・ねじ込みが低トルクできる為、多少の下穴のバラツキにも対応できる。
・強いめねじが形成されまた保持力が高いため、振動に対しても、ゆるみ止め効果が大きい。
【用途】
・一般鋼材に。見た目重視の場合は化粧ねじとして。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
スーパーポイント トラスの特長・外形図
ネジ転造時にネジ先端部からネジ山にV字形状の縦溝を3本形成させて相手材の雌ねじのタップ立てを低トルクに押さえる効果を生み出す。
外形図
（単位：mm）
| ねじの呼び | 頭部外径dk | 頭部高さk | ねじ外径d3 | |||
|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 最大 | 最小 | |
| M4 | 8.7 | ±0.7 | 2.5 | ±0.15 | 3.97 | 3.84 |
L（長さ）：6、8、10、12、16mm

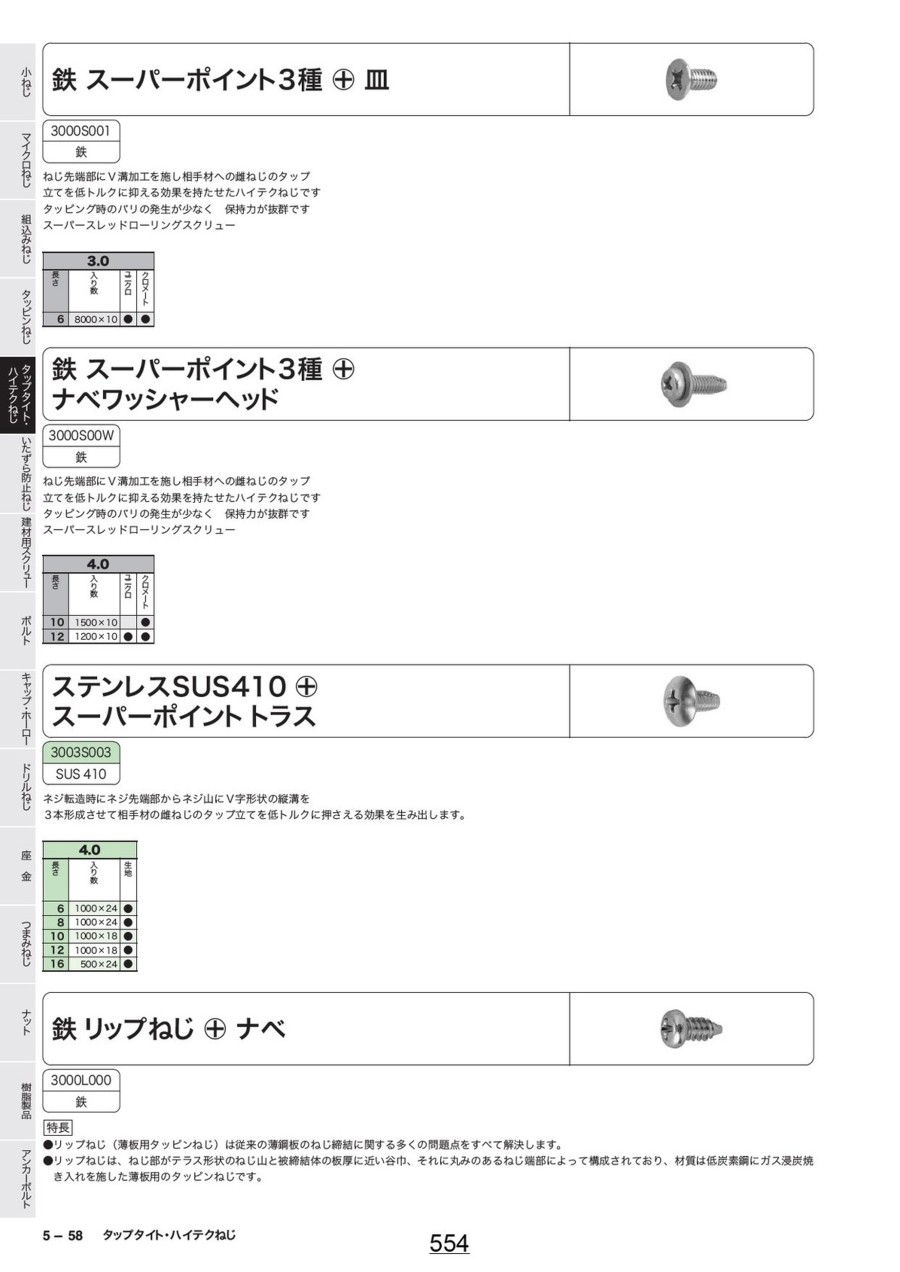

カタログ
