未確定：候補が6型番あります。
ねじの呼び(M)
~mm- 8
- 10
- 12
- 16
内径 d(mm)
~mm- 8.3
- 10.5
- 12.5
- 17
表面処理
- 三価クロメート
- 三価ホワイト
- なし
- なし
厚さ t(mm)
~mm- 2.3
- 2.85
- 3.45
- 4.5
表面処理(詳細)
- なし
- 生地
- 三価クロメート
- 三価ホワイト
外径 D(mm)
~mm- 17
- 21.5
- 25.5
- 32
タイプ
~mm出荷日
- すべて
- 1日以内
- 2日以内
PSロックワッシャーH重荷重用【1～1000個入り】
未確定：候補が6型番あります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
153円 ( 168円 ) | 1日目 |
25,620円 ( 28,182円 ) | 2日目 |
14,800円 ( 16,280円 ) | 2日目 |
16,790円 ( 18,469円 ) | 2日目 |
14,366円 ( 15,803円 ) | 2日目 |
11,124円 ( 12,236円 ) | 2日目 |
詳細情報
基本情報
線材から加工する切り口のある皿ばね座金。
【特長】
・平和発條のオリジナル製品。
・切り口のある皿状のばね座金で、低い面圧で強いばね作用を有する。
・そのため、信頼性の高い、大きな緩み止め効果を発揮。
【用途】
・振動を受ける部品の締結。
・衝撃荷重を受ける部品の締結。
商品情報

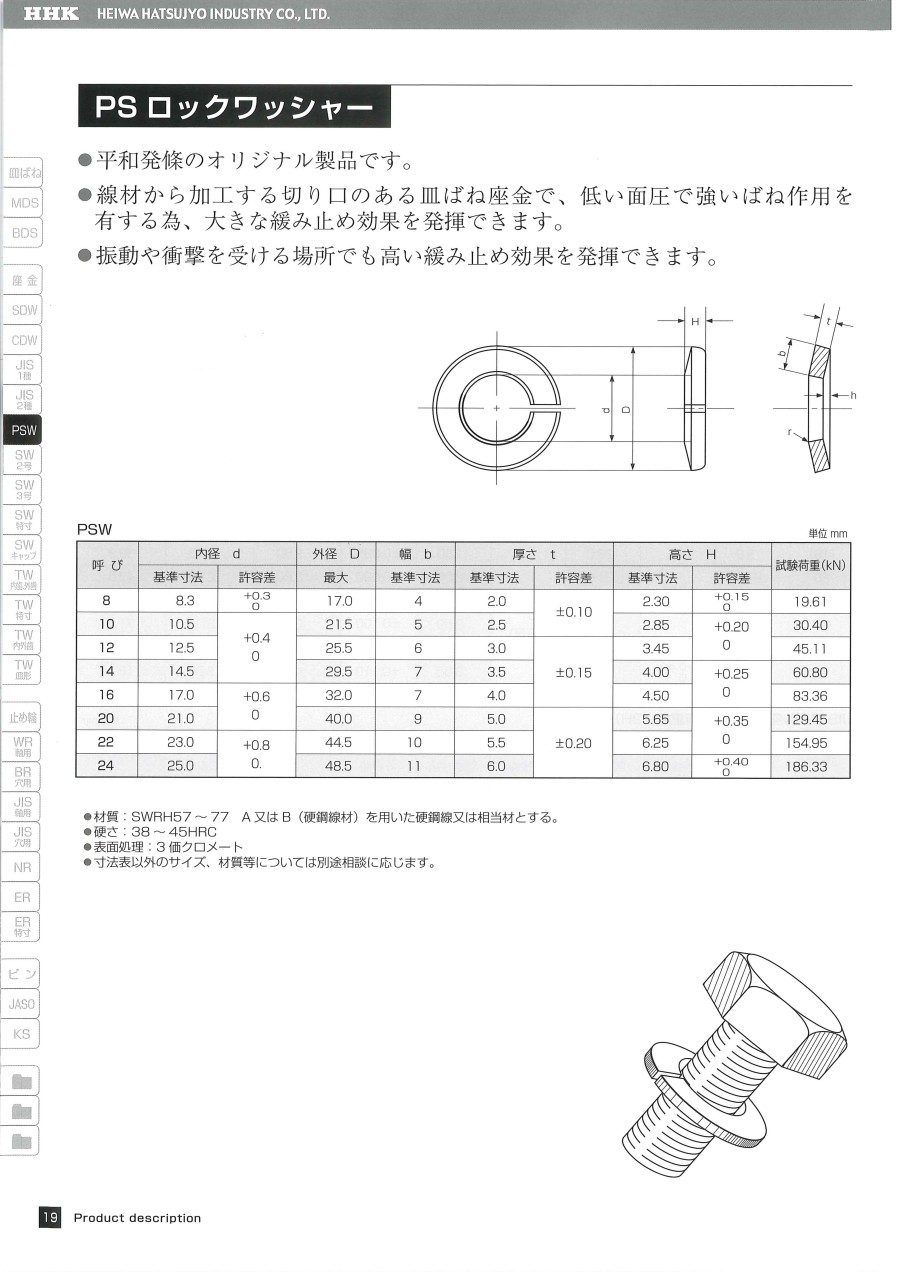

PSロックワッシャーH 重荷重用の商品概要
PSロックワッシャー
外形図
（単位：mm）
| 呼び | 内径 d | 外径 D | 幅 b | 厚さ t | 高さ H | 試験荷重（kN） | |||
|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 最大 | 基準寸法 | 基準寸法 | 許容差 | 基準寸法 | 基準寸法 | ||
| 8 | 8.3 | +0.3 0 | 17.0 | 4 | 2.0 | ±0.10 | 2.30 | +0.15 0 | 19.61 |
| 10 | 10.5 | +0.4 0 | 21.5 | 5 | 2.5 | 2.85 | +0.20 0 | 30.40 | |
| 12 | 12.5 | 25.5 | 6 | 3.0 | ±0.15 | 3.45 | 45.11 | ||
| 14 | 14.5 | 29.5 | 7 | 3.5 | 4.00 | +0.25 0 | 60.80 | ||
| 16 | 17.0 | +0.6 0 | 32.0 | 7 | 4.0 | 4.50 | 83.36 | ||
| 20 | 21.0 | 40.0 | 9 | 5.0 | ±0.20 | 5.65 | +0.35 0 | 129.45 | |
| 22 | 23.0 | +0.8 0. | 44.5 | 10 | 5.5 | 6.25 | 154.95 | ||
| 24 | 25.0 | 48.5 | 11 | 6.0 | 6.80 | +0.40 0 | 186.33 | ||
- 材質：SWRH57～77 AまたはB（硬鋼線材）を用いた硬鋼線または相当材とする。
- 硬さ：38～45HRC
- 表面処理：3価クロメート
カタログ
商品担当おすすめ
PSロックワッシャーH重荷重用のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q取り扱い材質は何でしょうか？
A
鋼線、ステンレス鋼線です。
