クイックディスコネクター N205型 プラグ
- 通常単価(税別)
- 1,724円～1,792円
- 税込単価
- 1,896円～1,971円
シロップタンクへの炭酸ガス供給及びシロップ供給に使用できます。食品衛生規格20...
詳細情報を確認する- 種類
- 標準
- プラグ（おす）/ソケット（めす）
- プラグ(オス)
- 接続部の種類
- メネジ
- 使用流体
- 水 / 冷媒ガス・ヘリウムガス
- 本体材質
- 樹脂
- ねじの種類
- UNF（ユニファイ細目ねじ）
- ねじの呼び(inch)
- 19/32-18
- バルブ構造
- 両路開閉型
- シール材質
- フッ素ゴム、ニトリルゴム
- 最高使用圧力 (MPa)
- 0.39
- 耐圧力 (MPa)
- 0.98
- 最小断面積 (m㎡)
- 24.1
- 使用温度 (℃)
- 105
未確定：候補が2型番あります。
商品情報

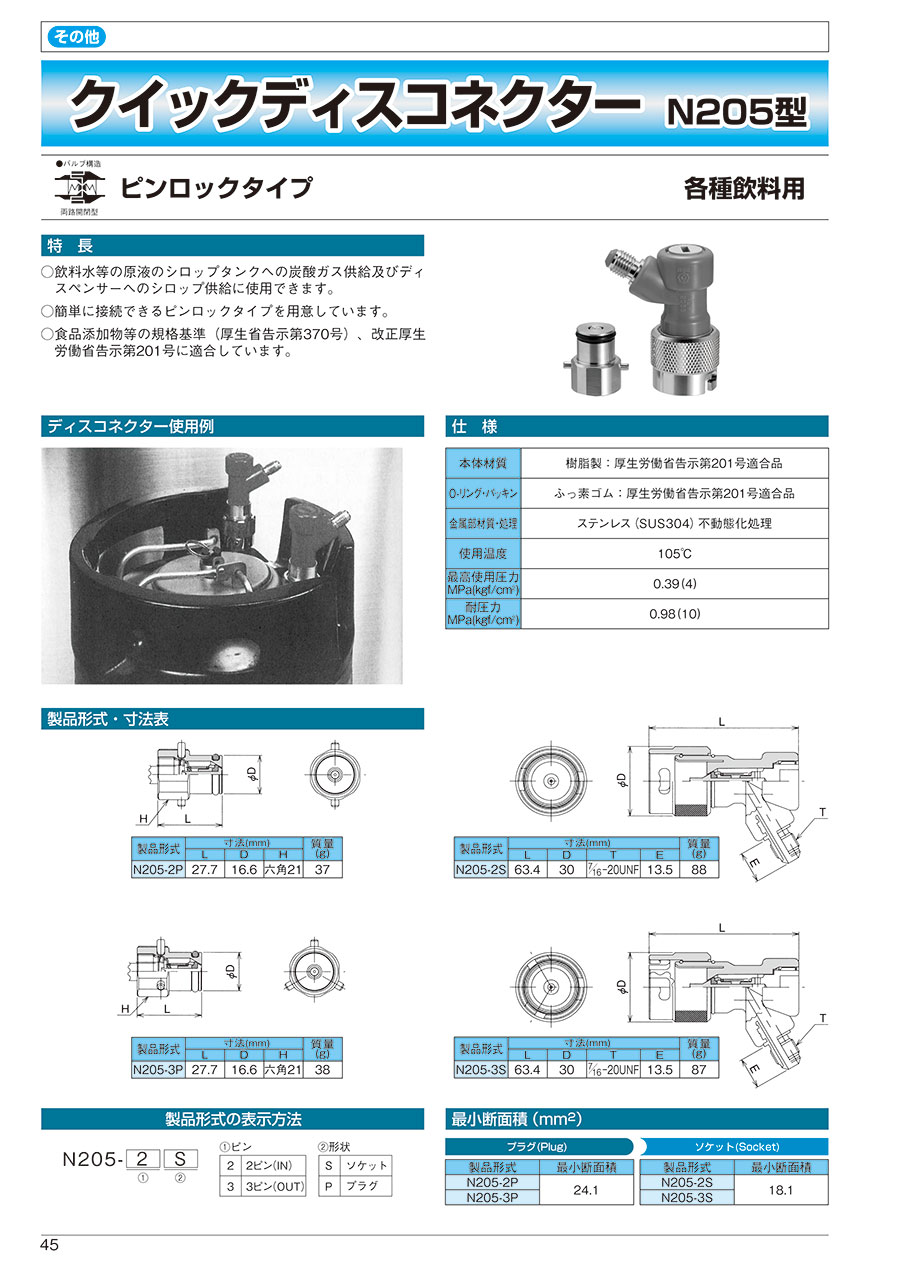

外形図
N205-2P
N205-3P
製品仕様
| 本体材質 | 樹脂製：厚生労働省告示第201号適合品 |
|---|---|
| O・リング／パッキン | ふっ素ゴム：厚生労働省告示第201号適合品 |
| 金属部材質・処理 | ステンレス（SUS304）不動態化処理 |
| 使用温度 | 105℃ |
| 最高使用圧力 MPa（kgf/cm2） | 0.39（4） |
| 耐圧力 MPa（kgf/cm2） | 0.98（10） |
規格表
N205-2P
N205-3P
使用例
選定サポート情報
製品形式の表示方法
（1）ピン
| 2 | 2ピン（IN） |
| 3 | 3ピン（OUT） |
（2）形状
| S | ソケット |
| P | プラグ |
カタログ
