ニューマシン

ニューコック SAP型プラグ

カタログ |

通常単価(税別): 561円～1,187円

税込単価: 617円～1,306円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニューマシン

通常出荷日：5 日目

ガス溶接機器専用継手です。ワンタッチ接続及び安全二重ロック方式。最高の安全性と...

種類
標準
プラグ（おす）/ソケット（めす）
プラグ(オス)
本体材質
鋼鉄（クロムメッキ)・真鍮
バルブ構造
片路開閉型
使用温度範囲 (℃)
-20::120
最高使用圧力 (MPa)
0.98
耐圧力 (MPa)
1.47
破壊圧力 (MPa)
3.5

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

PAプラグ

PACプラグ（逆流防止弁付）

PTプラグ

PTCプラグ（逆流防止弁付）

製品仕様

溶接・溶断作業の配管及び調整器・バーナー吸い管用安全ロックワンタッチ継手

製品仕様

本体材質：鋼鉄（クロムメッキ）・真鍮
主適用流体：酸素・アセチレン

シール材質：特殊合成ゴム
使用温度範囲：-20℃～+120℃

■PAプラグ

型番	寸法（mm）						用途	質量（g）	最小断面積（mm²）
型番	L	A	C	d	D	E	用途	質量（g）	最小断面積（mm²）
PA-01φ5.8	45	19.2	5.8	3	13	20	酸素1/4ホース	11	7
PA-01φ6.5	45	19.2	6.5	3	13	20		11	7
PA-01φ8.2	54	19.2	8.2	3	13	29		14	12.5
PA-02φ5.8	47	21	5.8	3	15	20	アセ3/8ホース	14	7
PA-02φ10.3	63	21	10.3	5.5	15	34	アセ3/8ホース	26	15.8

■PACプラグ

型番	寸法（mm）						用途	質量（g）	最小断面積（mm²）
型番	L	A	C	d	D	E	用途	質量（g）	最小断面積（mm²）
PAC-01φ5.8	60.7	19.2	5.8	3.2	13	23	酸素1/4ホース	17	8
PAC-01φ6.5	60.7	19.2	6.5	3.2	13	23			8
PAC-01φ8.2	62.2	19.2	8.2	5	13	29			12.5
PAC-02φ5.8	62.5	21	5.8	3.2	15	23	アセ3/8ホース	29	8
PAC-02φ10.3	66.5	21	10.3	5	15	34	アセ3/8ホース	29	15.8

■PTプラグ／PTCプラグ

型番	寸法（mm）					用途	質量（g）	最小断面積（mm²）
型番	L	A	T	d	H	用途	質量（g）	最小断面積（mm²）
PT-01	35.2	19.6	M16 P1.5右	4	六角19	ガストーチ用	25	12.5
PT-02	37	21.4	M16 P1.5左	4.5			28	15.8
PTC-01	46.6	19.6	M16 P1.5右	4			42	12.5
PTC-02	46.4	21.4	M16 P1.5左	4.5			41	15.8

接続使用方法

使用例

調整器用

溶断器用

ホース中間用

商品特長詳細

ワンタッチロックタイプの3ポイント

（1）ソケットとプラグを連結する時
　スリーブ以外のところをもって両方から押して下さい。カチッという音と共にスリーブの位置が手前に少し移動します。
もうこれだけで接続は完了。さらに安全ロック方式で安全です。
（2）安全ロックをする時
　ロックカラーをストップ位置まで右に廻すことによりロックされます。
（3）ソケットとプラグを分離する時
　ロックを元の位置に戻してからスリーブをプラグの方へ押すだけで分離できます。

注意・禁止事項

使用上の注意

プラグは外周シールのため外力による変型及びキズには充分注意して下さい。
ゴミ、油類には充分注意して下さい。

型番リスト

表示件数

型番

接続部の種類

使用流体

ねじの種類

ねじの呼び(M)

シール材質

接続ねじ種類 T

最小断面積

(m㎡)

ホース接続外径寸法 C

(mm)

長さ L

(mm)

プラグタイプ

RoHS?

最小発注数量

[ホース取付用] ホース接続用	空気	-	-	なし	-	7	5.8	45.0	PAプラグ	10	1個
[めねじタイプ] メネジ	空気	M（メートルねじ並目）	16	[NBR] ニトリルゴム	P1.5 右ねじ	12.5	-	35.2	PTプラグ	10	1個
[めねじタイプ] メネジ	可燃性ガス（アセチレン）	M（メートルねじ並目）	16	[NBR] ニトリルゴム	P1.5 左ねじ	15.8	-	37.0	PTプラグ	10	1個
[めねじタイプ] メネジ	空気	M（メートルねじ並目）	16	[NBR] ニトリルゴム	P1.5 右ねじ	12.5	-	46.6	PTCプラグ（逆流防止弁付）	10	1個
[めねじタイプ] メネジ	可燃性ガス（アセチレン）	M（メートルねじ並目）	16	[NBR] ニトリルゴム	P1.5 左ねじ	15.8	-	46.4	PTCプラグ（逆流防止弁付）	10	1個

通常単価(税別) (税込単価)	通常出荷日

561円 ( 617円 )	10日目
732円 ( 805円 )	5日目
732円 ( 805円 )	5日目
1,128円 ( 1,241円 )	5日目
1,187円 ( 1,306円 )	5日目

詳細情報

基本情報

基本情報

ガス溶接機器専用継手です。ワンタッチ接続及び安全二重ロック方式。最高の安全性と、軽快な操作、抜群の耐久性をもち、且つ流量も豊富です。
【特長】
・二重安全ロック方式：独自の安全機構によって、使用中に思わぬ外力や振動によりスリーブが移動してソケットからはずれることを防止できるので、一般作業は勿論、建設現場その他の作業条件でも使用できます。
・二重シール構造：二重安全シール構造によりソケットにプラグを接続する際の漏れを防止しています。
・逆流防止弁付プラグ（PAC・PTC）：溶接作業中に万一異常があって、ガスが逆流しようとした場合、逆止弁が働き混合ガスの発生を未然に防止します。

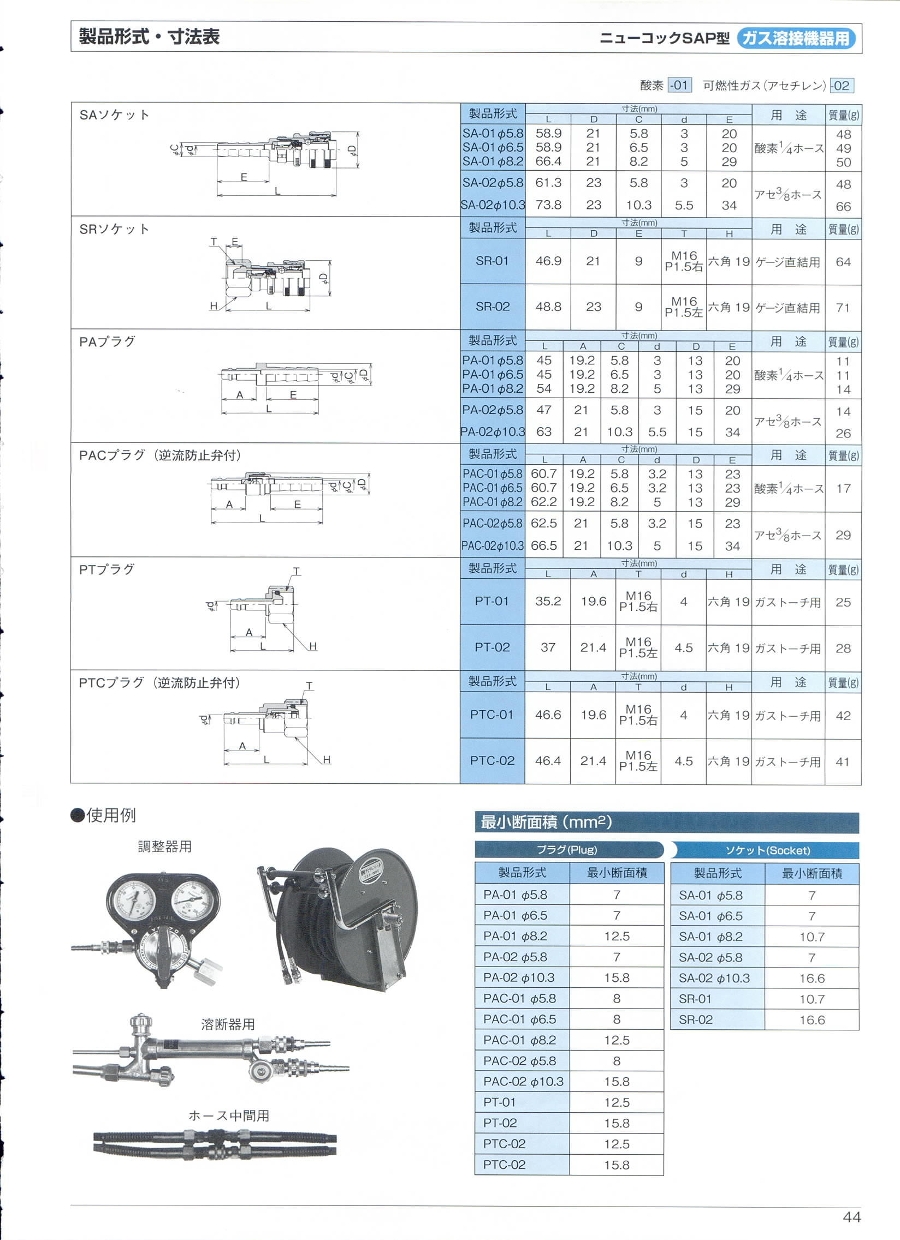

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
