ＳＵＮＣＯ

（焼入れ）内ねじ付き平行ピン h7【1～500個入り】

Name: （焼入れ）内ねじ付き平行ピン h7【1～500個入り】
Brand: ＳＵＮＣＯ
SKU: 221005016333
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 211円～57,661円

税込単価: 232円～63,427円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＵＮＣＯ

SUS303平行ピンB種h7

4.5

通常価格(税別)： 31円 (税込価格：34円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＵＮＣＯ

（焼入れ）平行ピンB種h7

通常価格(税別)： 39円 (税込価格：43円)

通常出荷日：1 日目～

軸部許容差がマイナス目（h7）の平行ピン。【特長】・断面が円形で側面が円筒にな...

詳細情報を確認する

種類
平行ピン
ねじ/ねじ穴有無
内ねじ
末端形状
両端テーパ/面取
材質
S45C
軸径公差
マイナス公差
エアベント有無
なし
焼入れ
あり
特性
一般
表面処理
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が44型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

（焼入れ）内ねじ付き平行ピン h7の仕様

（焼入れ）内ねじ付き平行ピン h7の外観

形状：ストレート
材質：S45C
軸径公差：マイナス公差
軸端形状：内ねじ
特性：一般
表面処理：なし
焼入れ：あり
呼び径：5／6／8／10／12／13／16／20
長さ：10～120mm

※商品画像は代表画像です。

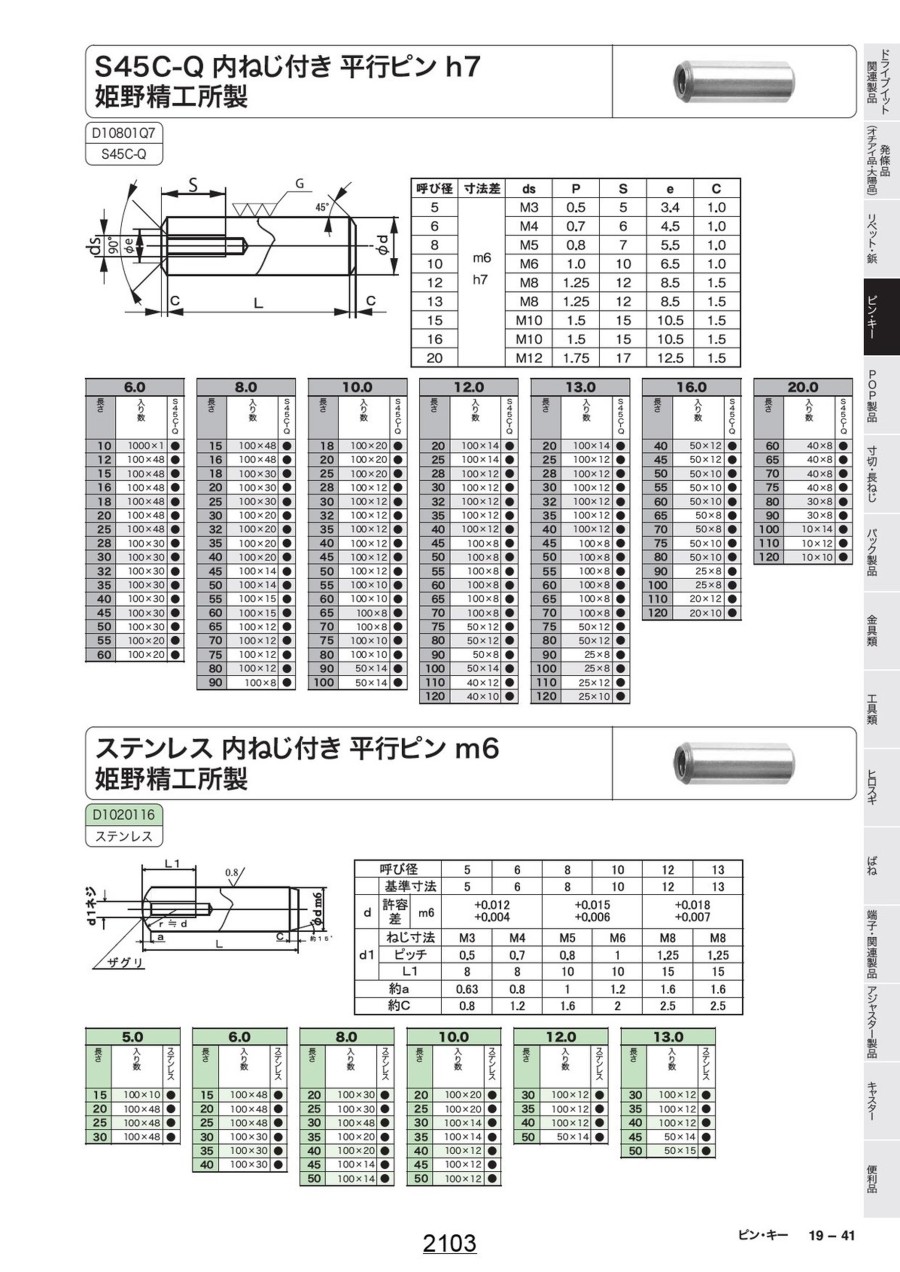

（焼入れ）内ねじ付き平行ピン h7の寸法図

（単位：mm）

d	5	6	8	10	12	13	16	20
c	1.0				1.5
ds	M3 P0.5	M4 P0.7	M5 P0.8	M6 P1.0	M8 P1.25	M8 P1.25	M10 P1.5	M12 P1.75
s	5	6	7	10	12	12	15	17

型番リスト

表示件数

型番

呼び径

長さ

ねじのサイズM

ねじの長さ

(mm)

サンコーコード

販売単位

RoHS?

最小発注数量

5	15	M3	5	D00001Q70050015000	バラ(1個から購入可能)	10	1個
5	20	M3	5	D00001Q70050020000	バラ(1個から購入可能)	10	1個
5	25	M3	5	D00001Q70050025000	バラ(1個から購入可能)	10	1個
6	10	M4	6	D00001Q70060010000	バラ(1個から購入可能)	10	1個
6	12	M4	6	D00001Q70060012000	箱・パック	10	1パック 500個入り
6	15	M4	6	D00001Q70060015000	バラ(1個から購入可能)	10	1個
6	20	M4	6	D00001Q70060020000	箱・パック	10	1パック 100個入り
6	30	M4	6	D00001Q70060030000	箱・パック	10	1パック 100個入り
6	40	M4	6	D00001Q70060040000	箱・パック	10	1パック 100個入り
6	55	M4	6	D00001Q70060055000	バラ(1個から購入可能)	10	1個
8	20	M5	7	D00001Q70080020000	バラ(1個から購入可能)	10	1個
8	28	M5	7	D00001Q70080028000	バラ(1個から購入可能)	10	1個
8	30	M5	7	D00001Q70080030000	箱・パック	10	1パック 100個入り
8	40	M5	7	D00001Q70080040000	箱・パック	10	1パック 100個入り
8	50	M5	7	D00001Q70080050000	箱・パック	10	1パック 100個入り
8	55	M5	7	D00001Q70080055000	箱・パック	10	1パック 50個入り
10	18	M6	10	D00001Q70100018000	箱・パック	10	1パック 100個入り
10	20	M6	10	D00001Q70100020000	箱・パック	10	1パック 100個入り
10	30	M6	10	D00001Q70100030000	バラ(1個から購入可能)	10	1個
10	32	M6	10	D00001Q70100032000	箱・パック	10	1パック 50個入り
10	35	M6	10	D00001Q70100035000	箱・パック	10	1パック 50個入り
10	40	M6	10	D00001Q70100040000	箱・パック	10	1パック 50個入り
10	50	M6	10	D00001Q70100050000	箱・パック	10	1パック 50個入り
10	60	M6	10	D00001Q70100060000	箱・パック	10	1パック 50個入り
10	75	M6	10	D00001Q70100075000	箱・パック	10	1パック 50個入り
10	100	M6	10	D00001Q70100100000	箱・パック	10	1パック 50個入り
12	25	M8	12	D00001Q70120025000	箱・パック	10	1パック 50個入り
12	30	M8	12	D00001Q70120030000	箱・パック	10	1パック 50個入り
12	35	M8	12	D00001Q70120035000	箱・パック	10	1パック 50個入り
12	40	M8	12	D00001Q70120040000	箱・パック	10	1パック 50個入り
12	50	M8	12	D00001Q70120050000	箱・パック	10	1パック 50個入り
12	55	M8	12	D00001Q70120055000	箱・パック	10	1パック 50個入り
12	70	M8	12	D00001Q70120070000	箱・パック	10	1パック 30個入り
13	25	M8	12	D00001Q70130025000	箱・パック	10	1パック 50個入り
13	50	M8	12	D00001Q70130050000	箱・パック	10	1パック 25個入り
13	60	M8	12	D00001Q70130060000	箱・パック	10	1パック 25個入り
13	110	M8	12	D00001Q70130110000	箱・パック	10	1パック 20個入り
16	30	M10	15	D00001Q70160030000	バラ(1個から購入可能)	10	1個
16	40	M10	15	D00001Q70160040000	箱・パック	10	1パック 30個入り
16	45	M10	15	D00001Q70160045000	箱・パック	10	1パック 30個入り
16	50	M10	15	D00001Q70160050000	箱・パック	10	1パック 30個入り
20	40	M12	17	D00001Q70200040000	バラ(1個から購入可能)	10	1個
20	50	M12	17	D00001Q70200050000	バラ(1個から購入可能)	10	1個
20	60	M12	17	D00001Q70200060000	バラ(1個から購入可能)	10	1個

通常単価(税別) (税込単価)	通常出荷日

248円 ( 273円 )	在庫品1日目当日出荷可能
249円 ( 274円 )	1日目
291円 ( 320円 )	1日目
211円 ( 232円 )	1日目
57,661円 ( 63,427円 )	1日目
408円 ( 449円 )	1日目
11,693円 ( 12,862円 )	7日目
12,223円 ( 13,445円 )	7日目
13,268円 ( 14,595円 )	1日目
591円 ( 650円 )	1日目
291円 ( 320円 )	1日目
275円 ( 303円 )	1日目
15,373円 ( 16,910円 )	1日目
15,533円 ( 17,086円 )	1日目
17,896円 ( 19,686円 )	7日目
10,023円 ( 11,025円 )	7日目
16,048円 ( 17,653円 )	1日目
16,048円 ( 17,653円 )	1日目
524円 ( 576円 )	1日目
9,501円 ( 10,451円 )	7日目
10,313円 ( 11,344円 )	1日目
9,617円 ( 10,579円 )	1日目
10,341円 ( 11,375円 )	7日目
11,177円 ( 12,295円 )	7日目
14,278円 ( 15,706円 )	7日目
25,381円 ( 27,919円 )	4日目
10,940円 ( 12,034円 )	7日目
11,976円 ( 13,174円 )	1日目
11,098円 ( 12,208円 )	7日目
12,230円 ( 13,453円 )	7日目
13,362円 ( 14,698円 )	1日目
14,436円 ( 15,880円 )	7日目
10,680円 ( 11,748円 )	7日目
13,412円 ( 14,753円 )	7日目
8,020円 ( 8,822円 )	7日目
8,900円 ( 9,790円 )	7日目
9,800円 ( 10,780円 )	7日目
762円 ( 838円 )	在庫品1日目当日出荷可能
13,201円 ( 14,521円 )	7日目
12,457円 ( 13,703円 )	7日目
13,149円 ( 14,464円 )	7日目
1,852円 ( 2,037円 )	在庫品1日目当日出荷可能
1,198円 ( 1,318円 )	在庫品1日目当日出荷可能
682円 ( 750円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

軸部許容差がマイナス目（h7）の平行ピン。
【特長】
・断面が円形で側面が円筒になっている頭なしのピン。
・穴加工が必要。
・2つの外径が同じリーマー穴を施した精度ある貫通穴に差し込む。
・形状と公差は、A種・m6（プラス公差）平先+丸先。
・形状と公差は、B種・h7（マイナス公差）両平先。
【用途】
・連結や位置決め、ねじの回り止めなどの目的に使用。
