大喜多

平行ピン B種・h7【1～1000個入り】

カタログ |

通常単価(税別): 22円～15,580円

税込単価: 24円～17,138円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

マイナス公差のピンです。端面の形状は同じです。材質=S45C相当（未熱処理）。【特長】・位置決め用途に...

詳細を確認

4.64.6

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
一部、規格表上の取り扱いと差異がございます。予めご了承下さい。

よく一緒に見られています

大喜多

平行ピン A種・m6

通常価格(税別)： 30円 (税込価格：33円)

通常出荷日：在庫品1日目

よく一緒に見られています

大喜多

平行ピン B種 h7 SUS303

通常価格(税別)： 31円 (税込価格：34円)

通常出荷日：在庫品1日目

未確定：候補が159型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

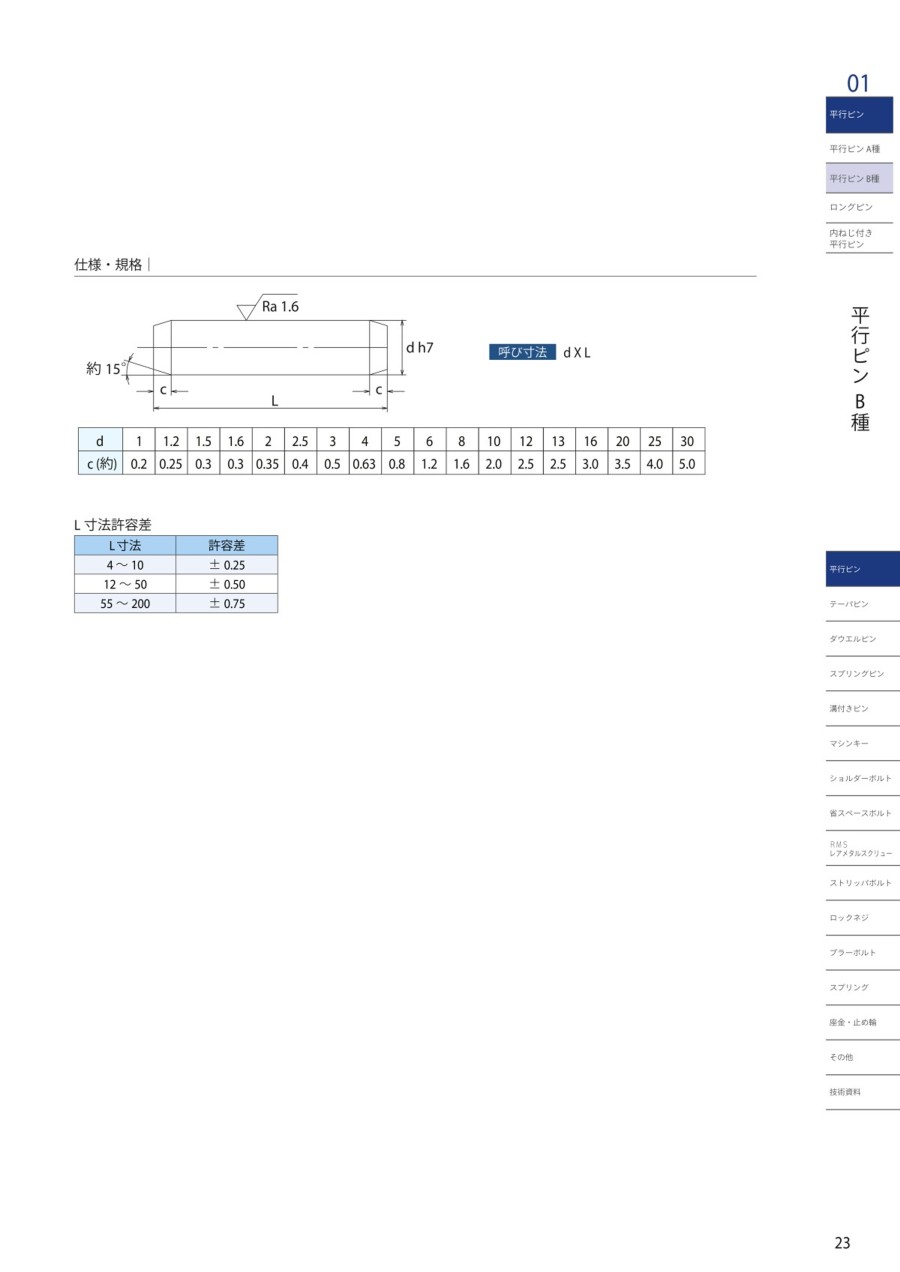

平行ピンB種h7の外形図と寸法

呼び径			1	1.2	1.5	1.6	2	2.5	3	4	5	6	8	10	12	13	16	20	25	30
d	基準寸法		1	1.2	1.5	1.6	2	2.5	3	4	5	6	8	10	12	13	16	20	25	30
d	許容差	B種(h7)	0 -0.010							0 -0.012			0 -0.015		0 -0.018			0 -0.021
c	約		0.2	0.25	0.3	0.3	0.35	0.4	0.5	0.63	0.8	1.2	1.6	2	2.5	2.5	3	3.5	4	5

型番リスト

表示件数

型番

呼び径	長さ	公差	販売単位	RoHS?	最小発注数量

1	12	0/-0.010	バラ(1個から購入可能)	10	1個
1	15	0/-0.010	バラ(1個から購入可能)	10	1個
1.2	4	0/-0.010	バラ(1個から購入可能)	10	1個
1.2	20	0/-0.010	バラ(1個から購入可能)	10	1個
1.5	4	0/-0.010	バラ(1個から購入可能)	10	1個
1.5	10	0/-0.010	箱・パック	10	1パック 1000個入り
1.5	15	0/-0.010	箱・パック	10	1パック 1000個入り
1.5	20	0/-0.010	バラ(1個から購入可能)	10	1個
1.6	4	0/-0.010	バラ(1個から購入可能)	10	1個
1.6	6	0/-0.010	箱・パック	10	1パック 1000個入り
1.6	8	0/-0.010	箱・パック	10	1パック 1000個入り
1.6	10	0/-0.010	箱・パック	10	1パック 1000個入り
2	4	0/-0.010	バラ(1個から購入可能)	10	1個
2	6	0/-0.010	箱・パック	10	1パック 1000個入り
2	8	0/-0.010	バラ(1個から購入可能)	10	1個
2	12	0/-0.010	箱・パック	10	1パック 1000個入り
2	22	0/-0.010	バラ(1個から購入可能)	10	1個
2	25	0/-0.010	箱・パック	10	1パック 1000個入り
2	28	0/-0.010	バラ(1個から購入可能)	10	1個
2.5	5	0/-0.010	箱・パック	10	1パック 1000個入り
2.5	14	0/-0.010	バラ(1個から購入可能)	10	1個
2.5	18	0/-0.010	バラ(1個から購入可能)	10	1個
3	6	0/-0.010	バラ(1個から購入可能)	10	1個
3	8	0/-0.010	バラ(1個から購入可能)	10	1個
3	10	0/-0.010	バラ(1個から購入可能)	10	1個
3	12	0/-0.010	バラ(1個から購入可能)	10	1個
3	15	0/-0.010	箱・パック	10	1パック 1000個入り
3	24	0/-0.010	バラ(1個から購入可能)	10	1個
3	25	0/-0.010	箱・パック	10	1パック 500個入り
3	32	0/-0.010	バラ(1個から購入可能)	10	1個
4	6	0/-0.012	箱・パック	10	1個
4	8	0/-0.012	箱・パック	10	1パック 1000個入り
4	10	0/-0.012	バラ(1個から購入可能)	10	1個
4	12	0/-0.012	バラ(1個から購入可能)	10	1個
4	15	0/-0.012	箱・パック	10	1個
4	20	0/-0.012	箱・パック	10	1パック 500個入り
4	24	0/-0.012	バラ(1個から購入可能)	10	1個
4	32	0/-0.012	箱・パック	10	1パック 100個入り
4	35	0/-0.012	箱・パック	10	1パック 100個入り
4	40	0/-0.012	箱・パック	10	1パック 100個入り
5	6	0/-0.012	バラ(1個から購入可能)	10	1個
5	8	0/-0.012	箱・パック	10	1パック 500個入り
5	20	0/-0.012	バラ(1個から購入可能)	10	1個
5	24	0/-0.012	バラ(1個から購入可能)	10	1個
5	25	0/-0.012	バラ(1個から購入可能)	10	1個
5	28	0/-0.012	箱・パック	10	1パック 100個入り
5	32	0/-0.012	バラ(1個から購入可能)	10	1個
5	45	0/-0.012	箱・パック	10	1パック 100個入り
5	70	0/-0.012	バラ(1個から購入可能)	10	1個
5	80	0/-0.012	バラ(1個から購入可能)	10	1個
5	100	0/-0.012	バラ(1個から購入可能)	10	1個
6	8	0/-0.012	箱・パック	10	1パック 500個入り
6	14	0/-0.012	箱・パック	10	1パック 100個入り
6	15	0/-0.012	バラ(1個から購入可能)	10	1個
6	16	0/-0.012	バラ(1個から購入可能)	10	1個
6	18	0/-0.012	箱・パック	10	1パック 100個入り
6	20	0/-0.012	バラ(1個から購入可能)	10	1個
6	22	0/-0.012	箱・パック	10	1パック 100個入り
6	25	0/-0.012	バラ(1個から購入可能)	10	1個
6	30	0/-0.012	箱・パック	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

36円 ( 40円 )	2日目
26円 ( 29円 )	2日目
34円 ( 37円 )	2日目
46円 ( 51円 )	2日目
34円 ( 37円 )	2日目
14,193円 ( 15,612円 )	1日目
14,667円 ( 16,134円 )	1日目
43円 ( 47円 )	2日目
27円 ( 30円 )	2日目
12,275円 ( 13,503円 )	1日目
13,669円 ( 15,036円 )	1日目
12,275円 ( 13,503円 )	1日目
27円 ( 30円 )	2日目
12,275円 ( 13,503円 )	1日目
249円 ( 274円 )	在庫品1日目当日出荷可能
9,000円 ( 9,900円 )	1日目
39円 ( 43円 )	2日目
15,580円 ( 17,138円 )	1日目
43円 ( 47円 )	2日目
7,000円 ( 7,700円 )	1日目
22円 ( 24円 )	2日目
25円 ( 28円 )	2日目
247円 ( 272円 )	在庫品1日目当日出荷可能
247円 ( 272円 )	1日目
247円 ( 272円 )	在庫品1日目当日出荷可能
247円 ( 272円 )	1日目
10,611円 ( 11,672円 )	1日目
27円 ( 30円 )	2日目
4,653円 ( 5,118円 )	1日目
39円 ( 43円 )	2日目
42円 ( 46円 )	在庫品1日目当日出荷可能
12,275円 ( 13,503円 )	1日目
249円 ( 274円 )	1日目
249円 ( 274円 )	1日目
34円 ( 37円 )	1日目
7,480円 ( 8,228円 )	1日目
34円 ( 37円 )	2日目
2,040円 ( 2,244円 )	1日目
2,049円 ( 2,254円 )	1日目
2,239円 ( 2,463円 )	1日目
31円 ( 34円 )	在庫品1日目当日出荷可能
4,723円 ( 5,195円 )	1日目
251円 ( 276円 )	在庫品1日目当日出荷可能
36円 ( 40円 )	3日目
253円 ( 278円 )	1日目
2,117円 ( 2,329円 )	1日目
256円 ( 282円 )	1日目
2,879円 ( 3,167円 )	1日目
98円 ( 108円 )	2日目
114円 ( 125円 )	2日目
216円 ( 238円 )	2日目
8,397円 ( 9,237円 )	1日目
2,117円 ( 2,329円 )	1日目
74円 ( 81円 )	在庫品1日目当日出荷可能
55円 ( 61円 )	1日目
2,208円 ( 2,429円 )	1日目
58円 ( 64円 )	在庫品1日目当日出荷可能
2,432円 ( 2,675円 )	1日目
64円 ( 70円 )	1日目
2,803円 ( 3,083円 )	1日目

基本情報

基本情報

マイナス公差のピンです。
端面の形状は同じです。
材質=S45C相当（未熱処理）。
【特長】
・位置決め用途に限らず、機械部品として広く使用されています。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
一部、規格表上の取り扱いと差異がございます。予めご了承下さい。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平行ピン B種・h7のレビュー

4.6平均満足度：4.65件のレビュー

星5
60%
星4
40%
星3
0%
星2
0%
星1
0%

製品の中子

満足度：5.02020/04/22

ボス穴の中に、異物をいれたくなかったので使用しました。Ｈ７公差穴に、問題なく入りスムーズです。ピンの径もしっかり出て...もっと読む

1人が参考にしています。

製品に使用

満足度：5.02023/01/31

製品の塗装治具に使用しました。溶接をしましたが、問題なく使用出来ました。サイズも豊富で大変助かります。

0人が参考にしています。

簡単なもの専用ピン

満足度：4.02022/01/25

この商品は、柔らかくて小さいので、自社の中で使用目的を分けて、専用部品として使用しています。自社ではこの商品のほかにも多...もっと読む

0人が参考にしています。

位置決め

満足度：4.02021/03/29

長さや外径のバリエーションがとても豊富で便利でいいと思います。また購入したいと思います。

0人が参考にしています。

治具の位置決め用

満足度：5.02019/02/05

品質が良い　h7なので取り外しが簡単、未熱処理なので簡単に加工できる。

0人が参考にしています。

5件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品平行ピン B種・h7	（焼入れ）平行ピンB種h7	ステンレス平行ピン B種・軟質（h7）	平行ピン B種 h7 SUS303	平行ピン B種・h7 SUS316	平行ピン B種・h7 S45C-Q
メーカー	大喜多	ＳＵＮＣＯ	大陽ステンレススプリング	大喜多	大喜多	大喜多
通常価格	22円-	39円 -	20円 -	31円 -	86円 -	50円 -
通常出荷日	在庫品1日目〜	1日目〜	1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
種類	平行ピン	平行ピン	平行ピン	平行ピン	平行ピン	平行ピン
ねじ/ねじ穴有無	なし	なし	なし	なし	なし	なし
末端形状	両端テーパ/面取	両端テーパ/面取	両端テーパ/面取	両端テーパ/面取	両端テーパ/面取	両端テーパ/面取
材質	S45C	S45C	SUS303	SUS303	SUS316	S45C
軸径公差	マイナス公差	マイナス公差	マイナス公差	マイナス公差	マイナス公差	マイナス公差
