ＳＵＮＣＯ

（焼入れ）内ねじ付きテーパピン【1～500個入り】

Name: （焼入れ）内ねじ付きテーパピン【1～500個入り】
Brand: ＳＵＮＣＯ
SKU: 221005016221
Rating: 4 (1 reviews)

カタログ |

通常単価(税別): 324円～92,000円

税込単価: 356円～101,200円

通常出荷日：在庫品1日目～55日目一部当日出荷可能

テーパー型（先方向に向かって細くなっている）のピン。【特長】・断面が円形で、軸方向にテーパが付いている...

詳細を確認

44.0

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

よく一緒に見られています

ＳＵＮＣＯ

テーパピン（スチール・ステンレス）

通常価格(税別)： 41円 (税込価格：45円)

通常出荷日：1 日目～

よく一緒に見られています

ＳＵＮＣＯ

（焼入れ）内ねじ付き平行ピン h7

通常価格(税別)： 211円 (税込価格：232円)

通常出荷日：在庫品1日目

未確定：候補が61型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

（焼入れ）内ねじ付きテーパピンの外観

軸径公差：プラス公差
軸端形状：内ねじ
特性：一般
表面処理：なし／クロメートメッキ等
焼入れ：あり
長さ：15～160mm

※商品画像は代表画像です。

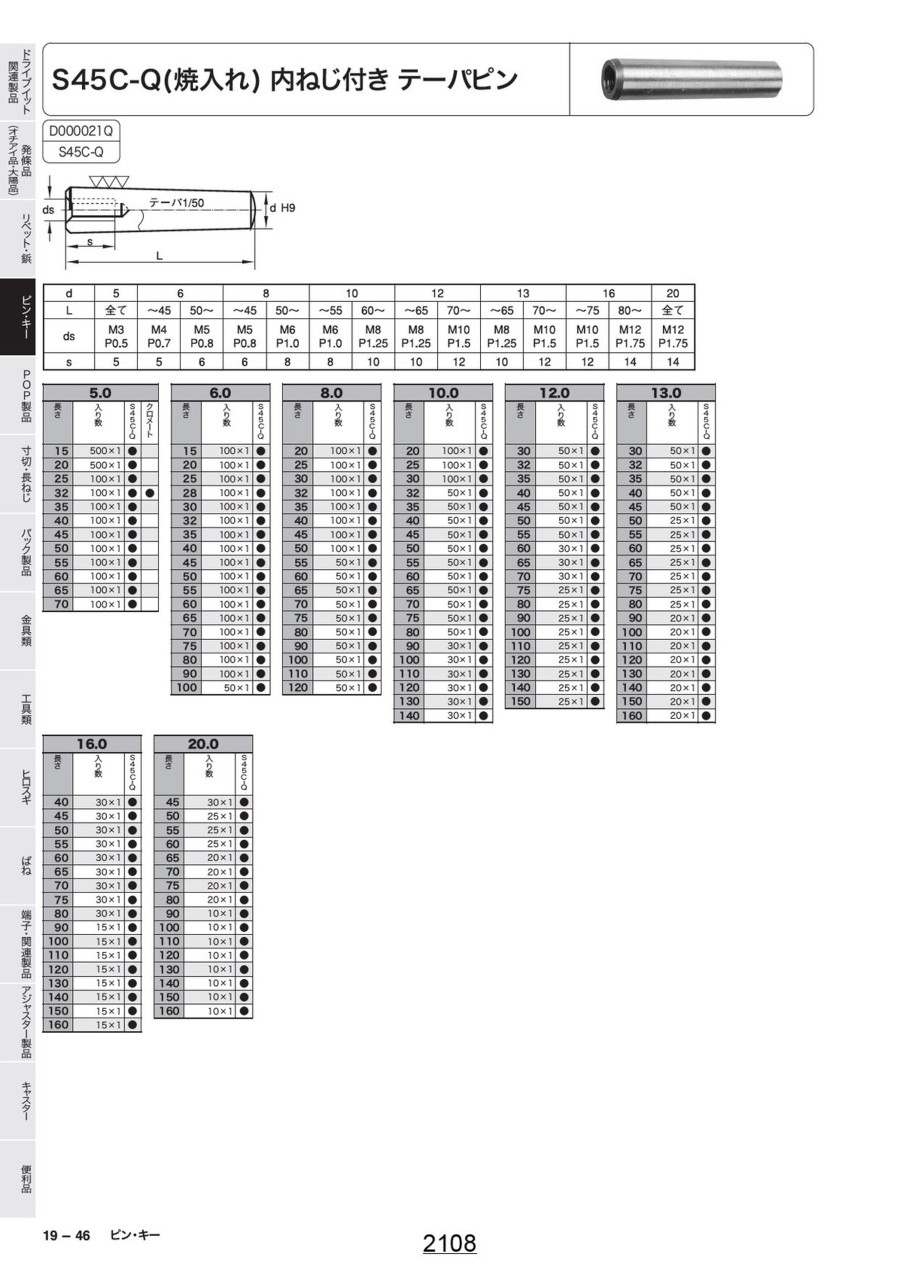

（焼入れ）内ねじ付きテーパピンの寸法図

（単位：mm）

d	5	6		8		10		12		13		16		20
L	全て	～45	50～	～45	50～	～55	60～	～65	70～	～65	70～	～75	80～	全て
ds	M3 P0.5	M4 P0.7	M5 P0.8	M5 P0.8	M6 P1.0	M6 P1.0	M8 P1.25	M8 P1.25	M10 P1.5	M8 P1.25	M10 P1.5	M10 P1.5	M12 P1.75	M12 P1.75
s	5	5	6	6	8	8	10	10	12	10	12	12	14	14

型番リスト

表示件数

型番

呼び径

長さ

ねじのサイズM

ねじの長さ

(mm)

サンコーコード

表面処理

販売単位

RoHS?

最小発注数量

5	15	M3	5	D000021Q0050015000	なし	箱・パック	10	1パック 500個入り
5	20	M3	5	D000021Q0050020000	なし	箱・パック	10	1パック 500個入り
5	35	M3	5	D000021Q0050035000	なし	箱・パック	10	1パック 100個入り
5	50	M3	5	D000021Q0050050000	なし	箱・パック	10	1パック 100個入り
5	55	M3	5	D000021Q0050055000	なし	箱・パック	10	1パック 100個入り
5	60	M3	5	D000021Q0050060000	なし	バラ(1個から購入可能)	10	1個
6	15	M4	5	D000021Q0060015000	なし	バラ(1個から購入可能)	10	1個
6	20	M4	5	D000021Q0060020000	なし	バラ(1個から購入可能)	10	1個
6	30	M4	5	D000021Q0060030000	なし	バラ(1個から購入可能)	10	1個
6	32	M4	5	D000021Q0060032000	なし	箱・パック	10	1パック 100個入り
6	40	M4	5	D000021Q0060040000	なし	バラ(1個から購入可能)	10	1個
6	45	M4	5	D000021Q0060045000	なし	箱・パック	10	1パック 100個入り
6	50	M5	6	D000021Q0060050000	なし	箱・パック	10	1パック 100個入り
6	65	M5	6	D000021Q0060065000	なし	箱・パック	10	1パック 100個入り
6	80	M5	6	D000021Q0060080000	なし	箱・パック	10	1パック 100個入り
6	90	M5	6	D000021Q0060090000	なし	箱・パック	10	1パック 100個入り
8	20	M5	6	D000021Q0080020000	なし	箱・パック	10	1パック 100個入り
8	30	M5	6	D000021Q0080030000	なし	箱・パック	10	1パック 100個入り
8	32	M5	6	D000021Q0080032000	なし	バラ(1個から購入可能)	10	1個
8	35	M5	6	D000021Q0080035000	なし	箱・パック	10	1パック 100個入り
8	40	M5	6	D000021Q0080040000	なし	バラ(1個から購入可能)	10	1個
8	50	M6	8	D000021Q0080050000	なし	バラ(1個から購入可能)	10	1個
8	60	M6	8	D000021Q0080060000	なし	箱・パック	10	1パック 50個入り
8	65	M6	8	D000021Q0080065000	なし	バラ(1個から購入可能)	10	1個
8	70	M6	8	D000021Q0080070000	なし	バラ(1個から購入可能)	10	1個
8	75	M6	8	D000021Q0080075000	なし	箱・パック	10	1パック 50個入り
10	30	M6	8	D000021Q0100030000	なし	バラ(1個から購入可能)	10	1個
10	35	M6	8	D000021Q0100035000	なし	箱・パック	10	1パック 50個入り
10	40	M6	8	D000021Q0100040000	なし	箱・パック	10	1パック 50個入り
10	45	M6	8	D000021Q0100045000	なし	箱・パック	10	1パック 50個入り
10	50	M6	8	D000021Q0100050000	なし	箱・パック	10	1パック 50個入り
10	55	M6	8	D000021Q0100055000	なし	箱・パック	10	1パック 50個入り
10	65	M8	10	D000021Q0100065000	なし	箱・パック	10	1パック 50個入り
12	35	M8	10	D000021Q0120035000	なし	箱・パック	10	1パック 50個入り
12	50	M8	10	D000021Q0120050000	なし	箱・パック	10	1パック 50個入り
12	60	M8	10	D000021Q0120060000	なし	箱・パック	10	1パック 30個入り
12	65	M8	10	D000021Q0120065000	なし	箱・パック	10	1パック 30個入り
12	70	M10	12	D000021Q0120070000	なし	箱・パック	10	1パック 30個入り
12	100	M10	12	D000021Q0120100000	なし	箱・パック	10	1パック 25個入り
12	110	M10	12	D000021Q0120110000	なし	箱・パック	10	1パック 25個入り
13	40	M8	10	D000021Q0130040000	なし	箱・パック	10	1パック 50個入り
13	45	M8	10	D000021Q0130045000	なし	箱・パック	10	1パック 50個入り
13	50	M8	10	D000021Q0130050000	なし	箱・パック	10	1パック 25個入り
13	70	M10	12	D000021Q0130070000	なし	バラ(1個から購入可能)	10	1個
13	120	M10	12	D000021Q0130120000	なし	箱・パック	10	1パック 20個入り
16	45	M10	12	D000021Q0160045000	なし	箱・パック	10	1パック 30個入り
16	60	M10	12	D000021Q0160060000	なし	箱・パック	10	1パック 30個入り
16	70	M10	12	D000021Q0160070000	なし	箱・パック	10	1パック 30個入り
16	110	M12	14	D000021Q0160110000	なし	バラ(1個から購入可能)	10	1個
16	120	M12	14	D000021Q0160120000	なし	バラ(1個から購入可能)	10	1個
16	140	M12	14	D000021Q0160140000	なし	箱・パック	10	1パック 15個入り
16	150	M12	14	D000021Q0160150000	なし	箱・パック	10	1パック 15個入り
16	160	M12	14	D000021Q0160160000	なし	バラ(1個から購入可能)	10	1個
20	45	M12	14	D000021Q0200045000	なし	箱・パック	10	1パック 30個入り
20	65	M12	14	D000021Q0200065000	なし	バラ(1個から購入可能)	10	1個
20	70	M12	14	D000021Q0200070000	なし	バラ(1個から購入可能)	10	1個
20	80	M12	14	D000021Q0200080000	なし	バラ(1個から購入可能)	10	1個
20	90	M12	14	D000021Q0200090000	なし	箱・パック	10	1パック 10個入り
20	100	M12	14	D000021Q0200100000	なし	バラ(1個から購入可能)	10	1個
20	120	M12	14	D000021Q0200120000	なし	バラ(1個から購入可能)	10	1個

通常単価(税別) (税込単価)	通常出荷日

89,347円 ( 98,282円 )	7日目
92,000円 ( 101,200円 )	1日目
19,837円 ( 21,821円 )	7日目
23,387円 ( 25,726円 )	1日目
24,371円 ( 26,808円 )	7日目
449円 ( 494円 )	1日目
324円 ( 356円 )	1日目
325円 ( 358円 )	1日目
361円 ( 397円 )	1日目
20,785円 ( 22,864円 )	1日目
373円 ( 410円 )	1日目
24,464円 ( 26,910円 )	1日目
25,371円 ( 27,908円 )	1日目
30,456円 ( 33,502円 )	7日目
34,931円 ( 38,424円 )	7日目
37,290円 ( 41,019円 )	1日目
21,291円 ( 23,420円 )	1日目
23,775円 ( 26,153円 )	1日目
587円 ( 646円 )	1日目
26,736円 ( 29,410円 )	1日目
530円 ( 583円 )	1日目
670円 ( 737円 )	1日目
16,224円 ( 17,846円 )	1日目
554円 ( 609円 )	1日目
788円 ( 867円 )	1日目
19,264円 ( 21,190円 )	7日目
478円 ( 526円 )	1日目
14,870円 ( 16,357円 )	1日目
14,672円 ( 16,139円 )	7日目
16,379円 ( 18,017円 )	7日目
17,441円 ( 19,185円 )	1日目
18,937円 ( 20,831円 )	1日目
21,473円 ( 23,620円 )	7日目
18,911円 ( 20,802円 )	7日目
22,042円 ( 24,246円 )	1日目
15,397円 ( 16,937円 )	1日目
16,722円 ( 18,394円 )	7日目
18,838円 ( 20,722円 )	7日目
21,916円 ( 24,108円 )	7日目
23,565円 ( 25,922円 )	1日目
23,891円 ( 26,280円 )	7日目
25,625円 ( 28,188円 )	1日目
13,299円 ( 14,629円 )	7日目
1,131円 ( 1,244円 )	1日目
23,708円 ( 26,079円 )	7日目
28,705円 ( 31,576円 )	7日目
32,947円 ( 36,242円 )	55日目
35,757円 ( 39,333円 )	1日目
2,668円 ( 2,935円 )	在庫品1日目当日出荷可能
2,912円 ( 3,203円 )	1日目
34,879円 ( 38,367円 )	2日目
36,643円 ( 40,307円 )	7日目
4,363円 ( 4,799円 )	1日目
50,815円 ( 55,897円 )	7日目
3,078円 ( 3,386円 )	1日目
3,240円 ( 3,564円 )	1日目
3,490円 ( 3,839円 )	1日目
24,530円 ( 26,983円 )	1日目
4,123円 ( 4,535円 )	1日目
4,885円 ( 5,374円 )	1日目

基本情報

基本情報

テーパー型（先方向に向かって細くなっている）のピン。
【特長】
・断面が円形で、軸方向にテーパが付いている頭なしのピン。
・一般にテーパは、1/50が通常用いられ、円錐ピンと呼ばれることもある。
・テーパピンの小端部に軸方向に割りを入れたものを先割りテーパピンという。
・材質：S45C。
・呼び径：5／6／8／10／12／13／16／20。
【用途】
・ピンを穴へ差し込んだ後、小端部を開き折り曲げて使用。
・軸をボスに固定する場合の位置決めや、継ぎ手などに使用。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

（焼入れ）内ねじ付きテーパピンのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

軸の固定

満足度：4.02021/05/25

焼きが入ったテーパピンで、しかも内ねじが加工してあるものが希望で、実際に見つけることができてよかったです。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品（焼入れ）内ねじ付きテーパピン	（焼入れ）外ねじ付きテーパピン	（焼入れ）内ねじ付き平行ピン h7	（焼入れ）テーパピン	ステンレス内ねじ付き平行ピン m6	（焼入れ）平行ピン A種
メーカー	ＳＵＮＣＯ	ＳＵＮＣＯ	ＳＵＮＣＯ	大喜多	姫野精工所	大陽ステンレススプリング
通常価格	324円-	244円 -	211円 -	186円 -	243円 -	40円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	1日目	在庫品1日目〜	1日目〜
種類	テーパーピン	段付きピン	平行ピン	テーパーピン	平行ピン	平行ピン
ねじ/ねじ穴有無	内ねじ	外ねじ	内ねじ	なし	内ねじ	なし
材質	S45C	S45C	S45C	S45C	ステンレス	S45C-Q
軸径公差	プラス公差	プラス公差	マイナス公差	プラス公差	プラス公差	プラス公差
焼入れ	あり	あり	あり	-	-	-
