内ねじ付きテーパピン【1～100個入り】
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 296円～53,687円特別価格
- 税込単価
- 326円～59,056円特別価格
【特長】内ねじが付いておりますので挿入が簡単です。【形状】テーパー【材質】S4...
詳細情報を確認する未確定：候補が85型番あります。
商品情報
外形図
製品仕様

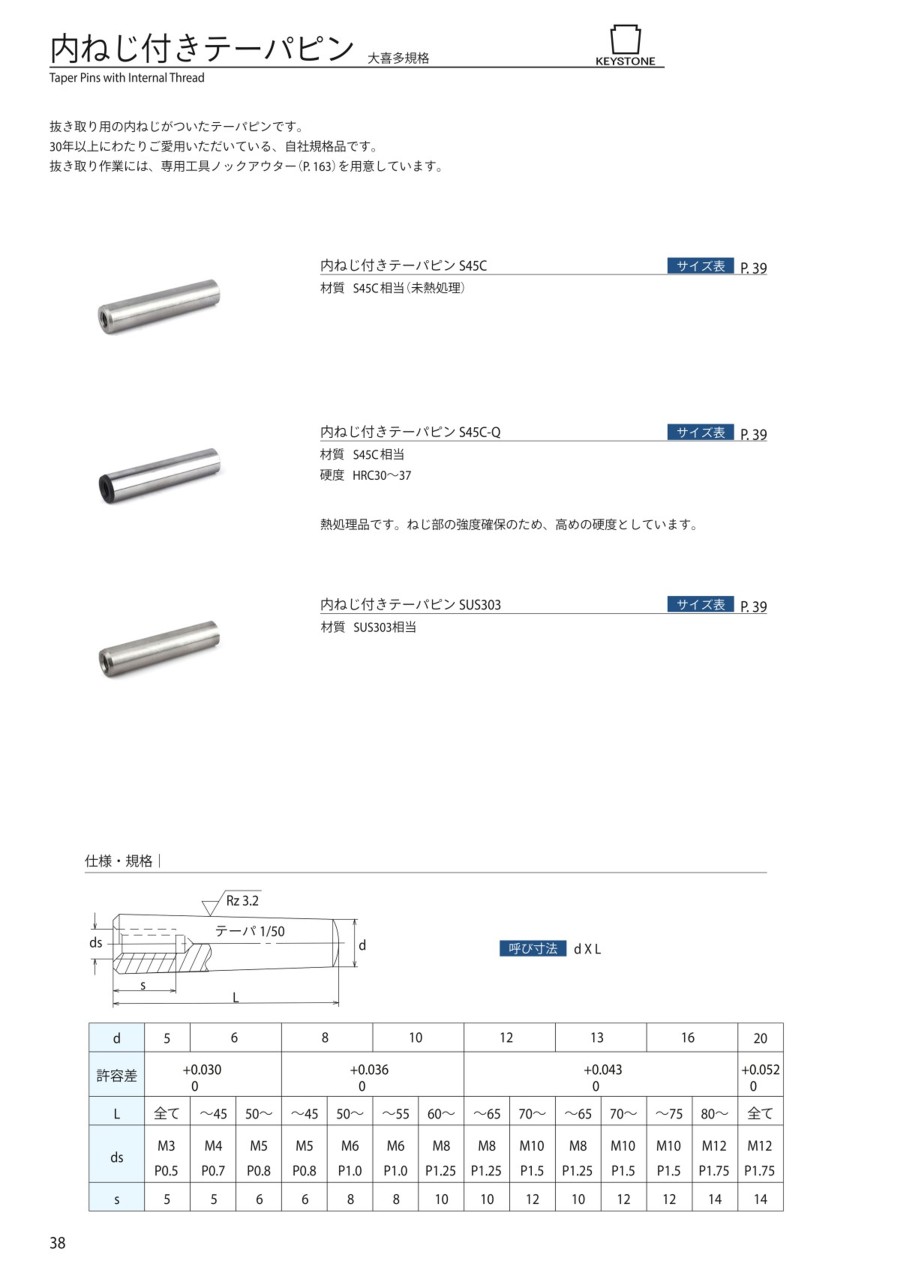

内ねじ付きテーパピン S45C
内ねじ付きテーパピン S45C-Q
内ねじ付きテーパピン SUS303
材質 S45C相当（未熟処理）
材質 S45C相当
硬度 HRC30～37
熱処理品です。ねじ部の強度確保のため、高めの高度としています。
硬度 HRC30～37
熱処理品です。ねじ部の強度確保のため、高めの高度としています。
材質 SUS303相当
規格表
| d | 5 | 6 | 8 | 10 | 12 | 13 | 16 | 20 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 許容差 | +0.030 0 | +0.036 0 | +0.043 0 | +0.052 0 | ||||||||||
| L | 全て | ～45 | 50～ | ～45 | 50～ | ～55 | 60～ | ～65 | 70～ | ～65 | 70～ | ～75 | 80～ | 全て |
| ds | M3 P0.5 | M4 P0.7 | M5 P0.8 | M5 P0.8 | M6 P1.0 | M6 P1.0 | M8 P1.25 | M8 P1.25 | M10 P1.5 | M8 P1.25 | M10 P1.5 | M10 P1.5 | M12 P1.75 | M12 P1.75 |
| s | 5 | 5 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 10 | 12 | 12 | 14 | 14 |
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
589円 ( 648円 ) | 在庫品1日目当日出荷可能 |
713円 ( 784円 ) | 在庫品1日目当日出荷可能 |
1,034円 ( 1,137円 ) | 在庫品1日目当日出荷可能 |
474円 ( 521円 ) | 在庫品1日目当日出荷可能 |
972円 ( 1,069円 ) | 在庫品1日目当日出荷可能 |
691円 ( 760円 ) | 在庫品1日目当日出荷可能 |
1,089円 ( 1,198円 ) | 在庫品1日目当日出荷可能 |
706円 ( 777円 ) | 在庫品1日目当日出荷可能 |
1,144円 ( 1,258円 ) | 在庫品1日目当日出荷可能 |
1,174円 ( 1,291円 ) | 在庫品1日目当日出荷可能 |
1,191円 ( 1,310円 ) | 在庫品1日目当日出荷可能 |
1,196円 ( 1,316円 ) | 在庫品1日目当日出荷可能 |
794円 ( 873円 ) | 1日目 |
915円549円 ( 604円 ) | 在庫品1日目当日出荷可能 |
1,258円 ( 1,384円 ) | 在庫品1日目当日出荷可能 |
1,141円 ( 1,255円 ) | 1日目 |
1,400円 ( 1,540円 ) | 1日目 |
1,104円 ( 1,214円 ) | 在庫品1日目当日出荷可能 |
28,982円 ( 31,880円 ) | 1日目 |
1,447円 ( 1,592円 ) | 1日目 |
1,552円 ( 1,707円 ) | 1日目 |
1,651円 ( 1,816円 ) | 在庫品1日目当日出荷可能 |
1,945円 ( 2,140円 ) | 1日目 |
2,003円 ( 2,203円 ) | 1日目 |
53,687円48,318円 ( 53,150円 ) | 1日目 |
30,530円27,477円 ( 30,225円 ) | 1日目 |
25,425円22,882円 ( 25,170円 ) | 3日目 |
312円 ( 343円 ) | 在庫品1日目当日出荷可能 |
476円 ( 524円 ) | 在庫品1日目当日出荷可能 |
495円 ( 545円 ) | 在庫品1日目当日出荷可能 |
442円 ( 486円 ) | 1日目 |
535円 ( 589円 ) | 在庫品1日目当日出荷可能 |
566円 ( 623円 ) | 在庫品1日目当日出荷可能 |
18,400円16,560円 ( 18,216円 ) | 1日目 |
10,720円9,648円 ( 10,613円 ) | 3日目 |
385円 ( 424円 ) | 在庫品1日目当日出荷可能 |
601円 ( 661円 ) | 在庫品1日目当日出荷可能 |
615円 ( 677円 ) | 在庫品1日目当日出荷可能 |
626円 ( 689円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
559円 ( 615円 ) | 在庫品1日目当日出荷可能 |
452円 ( 497円 ) | 在庫品1日目当日出荷可能 |
649円 ( 714円 ) | 在庫品1日目当日出荷可能 |
22,909円20,618円 ( 22,680円 ) | 1日目 |
28,523円25,670円 ( 28,237円 ) | 1日目 |
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
465円 ( 512円 ) | 在庫品1日目当日出荷可能 |
348円 ( 383円 ) | 在庫品1日目当日出荷可能 |
688円 ( 757円 ) | 在庫品1日目当日出荷可能 |
672円 ( 739円 ) | 在庫品1日目当日出荷可能 |
657円 ( 723円 ) | 在庫品1日目当日出荷可能 |
602円 ( 662円 ) | 在庫品1日目当日出荷可能 |
682円 ( 750円 ) | 在庫品1日目当日出荷可能 |
693円 ( 762円 ) | 在庫品1日目当日出荷可能 |
707円 ( 778円 ) | 1日目 |
722円 ( 794円 ) | 在庫品1日目当日出荷可能 |
738円 ( 812円 ) | 1日目 |
990円 ( 1,089円 ) | 在庫品1日目当日出荷可能 |
889円533円 ( 586円 ) | 在庫品1日目当日出荷可能 |
296円 ( 326円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】内ねじが付いておりますので挿入が簡単です。【形状】テーパー【材質】S45CとSUS303からお選びいただけます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
内ねじ付きテーパピンのレビュー
機械修理
5
5.02018/09/01
旧機械の修理で、サイズ違いのピンを用意するのが難しかったのですが、容易に種類見つけ出せ追加工なしで挿入でき、助かりました...もっと読む
2人が参考にしています。
段替え機構部の位置決めに利用
5
5.02019/11/26
生産加工用治具付帯部品として段替え機構部の位置決めに使用しています。この商品の形状テーパ特性により抜けにくく、分解、再組...もっと読む
1人が参考にしています。
装置の勘合箇所の位置決め用として
5
5.02022/07/27
フランジ同士の勘合で出っ張りが許されないため、内ネジ式のテーパーピンを使いました。テーパー穴の深さの加工には気をつかいま...もっと読む
0人が参考にしています。
位置決め
4
4.02021/03/29
ピンの長さや外径の種類がとても豊富で、しかも内ねじが付いているので便利な商品だと思います。
0人が参考にしています。
軸の固定用に
5
5.02019/09/30
ノックピンよりも強度がありしっかり固定する事が出来ました。
またサイズも豊富でバラ売りもされているので助かります。
0人が参考にしています。
