平行ピン A種・m6【1～1000個入り】

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 30円～14,158円特別価格

税込単価: 33円～15,574円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大喜多

平行ピン B種・h7

4.6

通常価格(税別)： 22円 (税込価格：24円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大喜多

平行ピン A種 m6 S45C-Q

4.7

通常価格(税別)： 34円 (税込価格：37円)

通常出荷日：在庫品1日目

プラス公差のピンです。【特長】・端面の形状が両側で異なりますが、一般的に平先の...

詳細情報を確認する

種類
平行ピン
ねじ/ねじ穴有無
なし
末端形状
片側テーパ＋球状
材質
S45C
軸径公差
プラス公差
エアベント有無
なし
焼入れ
なし
特性
一般
表面処理
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が78型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

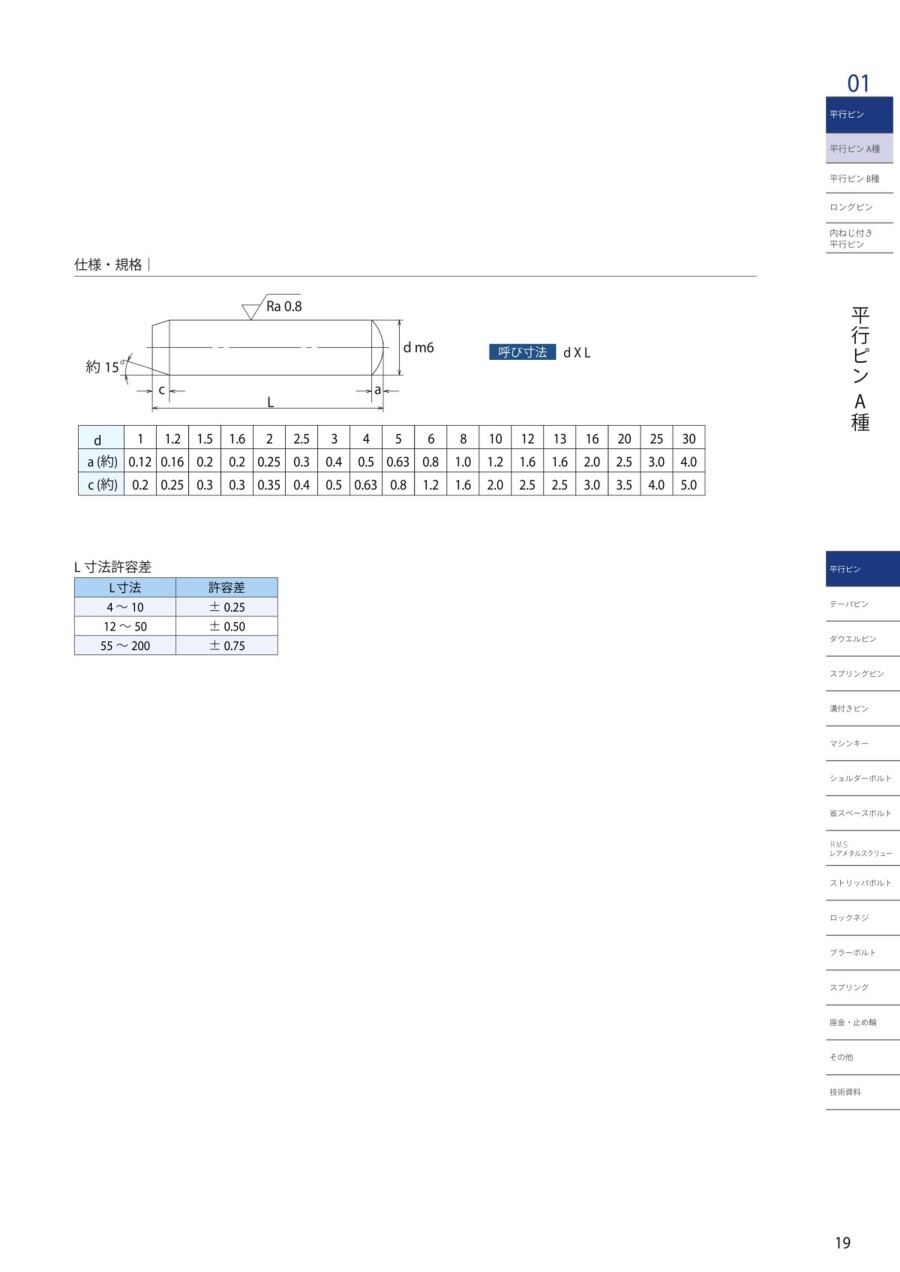

平行ピンA種m6の外形図と寸法

呼び径			1	1.2	1.5	1.6	2	2.5	3	4	5	6	8	10	12	13	16	20	25	30
d	基準寸法		1	1.2	1.5	1.6	2	2.5	3	4	5	6	8	10	12	13	16	20	25	30
d	許容差	A種(m6)	+0.008 +0.002							+0.012 +0.004			+0.015 +0.006		+0.018 +0.007			+0.021 +0.008
a	約		0.12	0.16	0.2	0.2	0.25	0.3	0.4	0.5	0.63	0.8	1	1.2	1.6	1.6	2	2.5	3	4
c	約		0.2	0.25	0.3	0.3	0.35	0.4	0.5	0.63	0.8	1.2	1.6	2	2.5	2.5	3	3.5	4	5

型番リスト

表示件数

型番

注文停止中

呼び径	長さ	公差	販売単位	RoHS?	最小発注数量

1	4	+0.008/+0.002	箱・パック	10	1パック 1000個入り
1.6	5	+0.008/+0.002	バラ(1個から購入可能)	10	1個
2	4	+0.008/+0.002	バラ(1個から購入可能)	10	1個
2	6	+0.008/+0.002	バラ(1個から購入可能)	10	1個
2	8	+0.008/+0.002	バラ(1個から購入可能)	10	1個
2	10	+0.008/+0.002	バラ(1個から購入可能)	10	1個
2	26	+0.008/+0.002	バラ(1個から購入可能)	10	1個
2.5	6	+0.008/+0.002	バラ(1個から購入可能)	10	1個
3	6	+0.008/+0.002	バラ(1個から購入可能)	10	1個
3	8	+0.008/+0.002	バラ(1個から購入可能)	10	1個
3	10	+0.008/+0.002	バラ(1個から購入可能)	10	1個
3	12	+0.008/+0.002	バラ(1個から購入可能)	10	1個
3	15	+0.008/+0.002	箱・パック	10	1パック 1000個入り
3	20	+0.008/+0.002	箱・パック	10	1パック 1000個入り
3	24	+0.008/+0.002	バラ(1個から購入可能)	10	1個
3	32	+0.008/+0.002	バラ(1個から購入可能)	10	1個
3	40	+0.008/+0.002	バラ(1個から購入可能)	10	1個
4	8	+0.012/+0.004	箱・パック	10	1パック 1000個入り
4	10	+0.012/+0.004	バラ(1個から購入可能)	10	1個
4	12	+0.012/+0.004	箱・パック	10	1パック 1000個入り
4	14	+0.012/+0.004	箱・パック	10	1パック 1000個入り
4	18	+0.012/+0.004	箱・パック	10	1パック 500個入り
4	20	+0.012/+0.004	バラ(1個から購入可能)	10	1個
4	32	+0.012/+0.004	箱・パック	10	1パック 100個入り
5	8	+0.012/+0.004	箱・パック	10	1パック 500個入り
5	10	+0.012/+0.004	箱・パック	10	1パック 500個入り
5	12	+0.012/+0.004	箱・パック	10	1パック 500個入り
5	16	+0.012/+0.004	箱・パック	10	1パック 500個入り
5	22	+0.012/+0.004	箱・パック	10	1パック 100個入り
5	24	+0.012/+0.004	バラ(1個から購入可能)	10	1個
5	26	+0.012/+0.004	バラ(1個から購入可能)	10	1個
5	32	+0.012/+0.004	バラ(1個から購入可能)	10	1個
5	36	+0.012/+0.004	箱・パック	10	1パック 100個入り
5	80	+0.012/+0.004	箱・パック	10	1パック 100個入り
6	10	+0.012/+0.004	バラ(1個から購入可能)	10	1個
6	18	+0.012/+0.004	箱・パック	10	1パック 100個入り
6	20	+0.012/+0.004	バラ(1個から購入可能)	10	1個
6	26	+0.012/+0.004	箱・パック	10	1パック 100個入り
6	30	+0.012/+0.004	バラ(1個から購入可能)	10	1個
6	32	+0.012/+0.004	バラ(1個から購入可能)	10	1個
8	14	+0.015/+0.006	箱・パック	10	1パック 100個入り
8	20	+0.015/+0.006	バラ(1個から購入可能)	10	1個
8	24	+0.015/+0.006	バラ(1個から購入可能)	10	1個
8	30	+0.015/+0.006	バラ(1個から購入可能)	10	1個
8	32	+0.015/+0.006	バラ(1個から購入可能)	10	1個
8	40	+0.015/+0.006	箱・パック	10	1パック 100個入り
8	45	+0.015/+0.006	箱・パック	10	1パック 100個入り
10	20	+0.015/+0.006	箱・パック	10	1パック 100個入り
10	22	+0.015/+0.006	箱・パック	10	1パック 100個入り
10	24	+0.015/+0.006	バラ(1個から購入可能)	10	1個
10	26	+0.015/+0.006	箱・パック	10	1パック 100個入り
10	32	+0.015/+0.006	バラ(1個から購入可能)	10	1個
10	35	+0.015/+0.006	バラ(1個から購入可能)	10	1個
10	45	+0.015/+0.006	箱・パック	10	1パック 50個入り
12	35	+0.018/+0.007	箱・パック	10	1パック 50個入り
13	32	+0.018/+0.007	バラ(1個から購入可能)	10	1個
16	25	+0.018/+0.007	バラ(1個から購入可能)	10	1個
16	32	+0.018/+0.007	バラ(1個から購入可能)	10	1個
16	50	+0.018/+0.007	箱・パック	10	1パック 30個入り
16	180	+0.018/+0.007	バラ(1個から購入可能)	10	1個

通常単価(税別) (税込単価)	通常出荷日

14,158円12,742円 ( 14,016円 )	1日目
249円 ( 274円 )	1日目
249円 ( 274円 )	1日目
249円 ( 274円 )	4日目
249円 ( 274円 )	1日目
249円 ( 274円 )	在庫品1日目当日出荷可能
253円 ( 278円 )	1日目
247円 ( 272円 )	1日目
247円 ( 272円 )	1日目
247円 ( 272円 )	1日目
247円 ( 272円 )	1日目
247円 ( 272円 )	1日目
10,561円9,504円 ( 10,454円 )	1日目
11,988円10,789円 ( 11,868円 )	1日目
249円 ( 274円 )	1日目
253円 ( 278円 )	1日目
30円 ( 33円 )	1日目
11,945円 ( 13,140円 )	2日目
249円 ( 274円 )	1日目
11,945円10,750円 ( 11,825円 )	1日目
9,000円 ( 9,900円 )	9日目
7,480円 ( 8,228円 )	1日目
250円 ( 275円 )	在庫品1日目当日出荷可能
2,040円 ( 2,244円 )	1日目
5,952円 ( 6,547円 )	1日目
6,145円 ( 6,760円 )	1日目
6,097円 ( 6,707円 )	1日目
6,729円 ( 7,402円 )	1日目
1,942円 ( 2,136円 )	1日目
253円 ( 278円 )	1日目
254円 ( 279円 )	1日目
38円 ( 42円 )	在庫品1日目当日出荷可能
2,391円 ( 2,630円 )	1日目
5,105円 ( 5,616円 )	1日目
254円 ( 279円 )	在庫品1日目当日出荷可能
2,208円 ( 2,429円 )	1日目
257円 ( 283円 )	在庫品1日目当日出荷可能
2,674円 ( 2,941円 )	1日目
52円 ( 57円 )	1日目
56円 ( 62円 )	1日目
2,719円 ( 2,991円 )	1日目
60円 ( 66円 )	1日目
62円 ( 68円 )	1日目
66円 ( 73円 )	1日目
80円 ( 88円 )	1日目
4,693円 ( 5,162円 )	1日目
4,907円 ( 5,398円 )	1日目
5,029円 ( 5,532円 )	1日目
5,495円 ( 6,045円 )	1日目
111円 ( 122円 )	在庫品1日目当日出荷可能
5,787円 ( 6,366円 )	1日目
121円 ( 133円 )	1日目
112円 ( 123円 )	1日目
4,183円 ( 4,601円 )	1日目
4,240円 ( 4,664円 )	1日目
229円 ( 252円 )	1日目
470円 ( 517円 )	2日目
256円 ( 282円 )	1日目
5,520円 ( 6,072円 )	1日目
1,402円 ( 1,542円 )	1日目

基本情報

基本情報

プラス公差のピンです。
【特長】
・端面の形状が両側で異なりますが、一般的に平先の方から挿入します。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
