ジョイントコネクターボルト（Aタイプ） JCB-A（六角穴）【1～100個入り】
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
92円 ( 101円 ) | 1日目 |
87円 ( 96円 ) | 1日目 |
128円 ( 141円 ) | 1日目 |
79円 ( 87円 ) | 1日目 |
82円 ( 90円 ) | 1日目 |
86円 ( 95円 ) | 1日目 |
96円 ( 106円 ) | 1日目 |
112円 ( 123円 ) | 1日目 |
5,862円 ( 6,448円 ) | 1日目 |
133円 ( 146円 ) | 1日目 |
詳細情報
基本情報
【種類】 ジョイントコネクター
【ねじの呼び（M）】 6
【材質】 スチール
【取付穴形状】 六角穴
【長さ】 23 30 35 40 50 55 60 70
【表面処理】 ニッケルメッキ 銀・銅・錫メッキ
【表面処理】（詳細） ニッケルメッキ ジャーマン・ブラウンメッキ
【販売単位】 バラ（1個から購入可能） 箱・パック
商品情報
商品概要
外形図
使用方法
- 鬼目ナットA～Pタイプとの組み合わせ
- ジョイントコネクター飾りナット（JCN）との組み合わせ
- ジョイントコネクター丸ナット（JCN）との組み合わせ
- 脚物・箱物などの直角度・強度・美観を必要とする箇所に最適
特長
- ネジ径を M6に統一し、鬼目ナット類との互換性を追及
- 首下径が太く、重量物等に適している

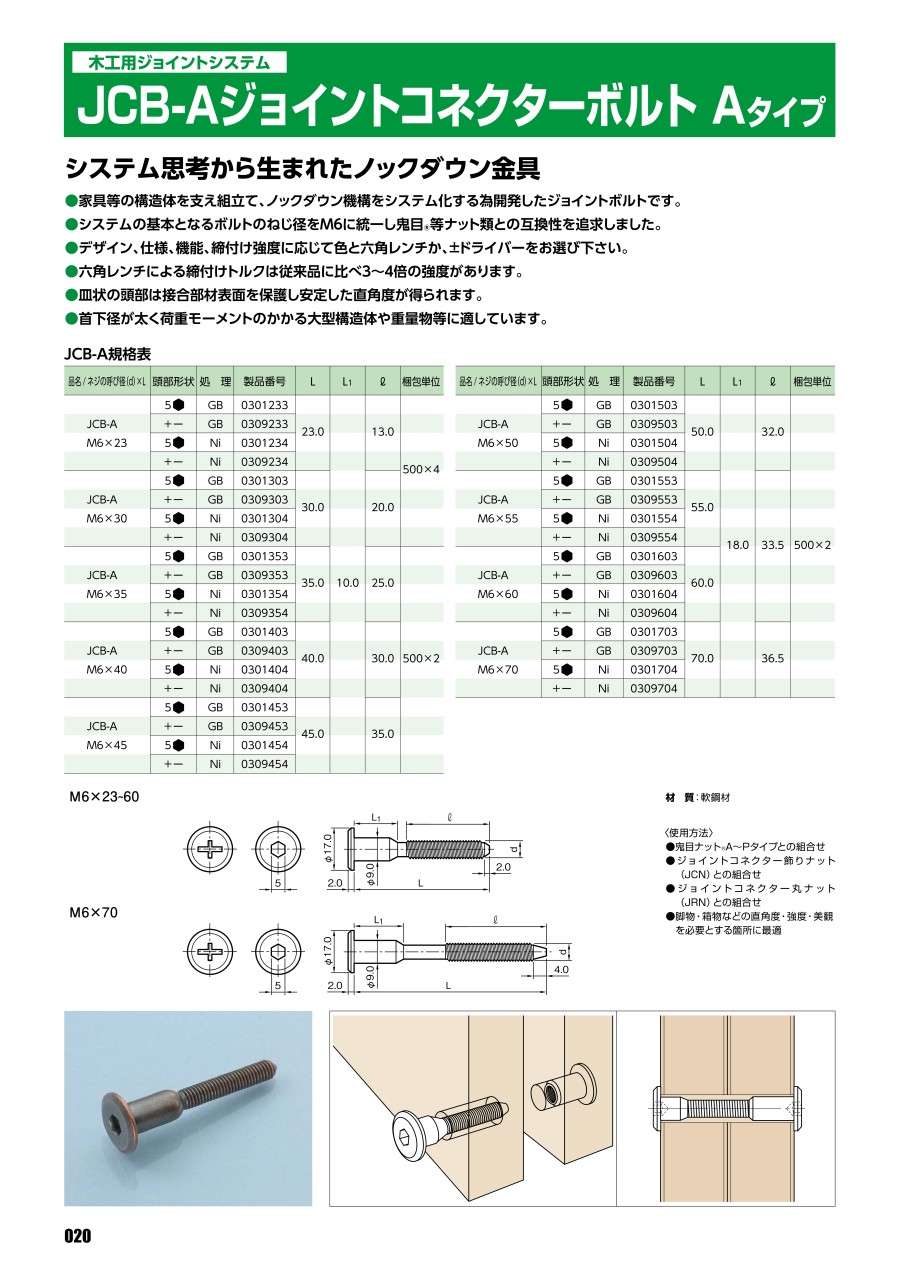

JCB-Aタイプ規格表
| ねじの呼び径・L Thread Size・L | L | L1 | l | h | φd1 | φd2 | 頭部形状 六角レンチ：B/ドライバ一 | 材質 Material | 処理 Finish |
|---|---|---|---|---|---|---|---|---|---|
| M6×23 | 23.0 | 10.0 | 13.0 | 2.0 | 17.0 | 9.0 | 1：5● | 軟鋼材 | 3：GB 4：Ni |
| M6×30 | 30.0 | 20.0 | |||||||
| M6×35 | 35.0 | 25.0 | |||||||
| M6×40 | 40.0 | 30.0 | |||||||
| M6×45 | 45.0 | 35.0 | |||||||
| M6×50 | 50.0 | 18.0 | 32.0 | ||||||
| M6×55 | 55.0 | 33.5 | |||||||
| M6×60 | 60.0 | ||||||||
| M6×70 | 70.0 | 36.5 |
カタログ
商品担当おすすめ
ジョイントコネクターボルト（Aタイプ） JCB-A（六角穴）のレビュー
高さ調整式デスク
4
4.02023/03/13
想定通り、高さ調整機構の金具として、しっかりしたもので、見た目も安物臭くなく、有効です。
0人が参考にしています。
試作品を組立るために
5
5.02019/10/30
当社製品の試作品を組立るボルトとして使用しました。他ではボルト長が希望する長さの物がなかったりしますが、このボルトは希望...もっと読む
0人が参考にしています。
