未確定：候補が22型番あります。

ねじの呼び(M)
~mm
- 4
- 5
- 6
- 8
- 10
- 12
- 14
- 16
- 18
- 20
- 24
- 27
- 30
材質
スチール
スチール
ステンレス
内径 d(mm)
~mm
- 3.8
- 4.8
- 5.8
- 7.8
- 9.8
- 11.8
- 13.8
- 15.8
- 17.8
- 19.8
- 23.75
- 26.75
- 29.75
表面処理
なし
なし
生地
厚さ t(mm)
~mm
- 1.2
- 1.6
販売単位
~mm
- バラ(1個から購入可能)
- 箱・パック
表面処理(詳細)
なし
なし
生地
外径(mm)
~mm
- 9.2
- 10
- 11
- 13.5
- 15.5
- 18
- 20
- 22.5
- 24.5
- 26.5
- 32
- 38
タイプ
~mm
- WSPKS1MKST-M
- WSPKS1MKSUS-M
出荷日
- すべて
- 当日出荷可能
- 1日以内

キーパー

シールワッシャーS1（省スペースタイプ）

カタログ |

通常単価(税別): 99円～453円特別価格

税込単価: 109円～498円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～1日目一部当日出荷可能

【特長】・優秀な漏れ防止機能を持っています。・耐油性・耐熱性・耐候性が優れています。・繰り返し使用（2...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が22型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

材質

内径 d

(mm)

表面処理

厚さ t

(mm)

販売単位

表面処理(詳細)

外径

(mm)

RoHS?

最小発注数量

4	[スチール] スチール	3.8	[なし] 生地	1.2	バラ(1個から購入可能)	[なし] 生地	9.2	10	1個
5	[スチール] スチール	4.8	[なし] 生地	1.2	バラ(1個から購入可能)	[なし] 生地	10	10	1個
6	[スチール] スチール	5.8	[なし] 生地	1.2	バラ(1個から購入可能)	[なし] 生地	11	10	1個
8	[スチール] スチール	7.8	[なし] 生地	1.2	バラ(1個から購入可能)	[なし] 生地	13.5	10	1個
10	[スチール] スチール	9.8	[なし] 生地	1.2	バラ(1個から購入可能)	[なし] 生地	15.5	10	1個
12	[スチール] スチール	11.8	[なし] 生地	1.2	バラ(1個から購入可能)	[なし] 生地	18	10	1個
14	[スチール] スチール	13.8	[なし] 生地	1.2	バラ(1個から購入可能)	[なし] 生地	20	10	1個
16	[スチール] スチール	15.8	[なし] 生地	1.2	バラ(1個から購入可能)	[なし] 生地	22.5	10	100個
18	[スチール] スチール	17.8	[なし] 生地	1.2	バラ(1個から購入可能)	[なし] 生地	24.5	10	1個
24	[スチール] スチール	23.75	[なし] 生地	1.6	バラ(1個から購入可能)	[なし] 生地	32	10	1個
27	[スチール] スチール	26.75	[なし] 生地	1.6	箱・パック	[なし] 生地	38	10	1個
30	[スチール] スチール	29.75	[なし] 生地	1.6	バラ(1個から購入可能)	[なし] 生地	38	10	1個
4	ステンレス	3.8	[なし] なし	1.2	バラ(1個から購入可能)	[なし] なし	9.2	10	1個
5	ステンレス	4.8	[なし] なし	1.2	バラ(1個から購入可能)	[なし] なし	10	10	1個
6	ステンレス	5.8	[なし] なし	1.2	バラ(1個から購入可能)	[なし] なし	11	10	1個
8	ステンレス	7.8	[なし] なし	1.2	バラ(1個から購入可能)	[なし] なし	13.5	10	1個
10	ステンレス	9.8	[なし] なし	1.2	バラ(1個から購入可能)	[なし] なし	15.5	10	1個
12	ステンレス	11.8	[なし] なし	1.2	バラ(1個から購入可能)	[なし] なし	18	10	1個
14	ステンレス	13.8	[なし] なし	1.2	バラ(1個から購入可能)	[なし] なし	20	10	1個
16	ステンレス	15.8	[なし] なし	1.2	バラ(1個から購入可能)	[なし] なし	22.5	10	1個
20	ステンレス	19.8	[なし] なし	1.2	バラ(1個から購入可能)	[なし] なし	26.5	10	1個
24	ステンレス	23.75	[なし] なし	1.6	バラ(1個から購入可能)	[なし] なし	32	10	1個

通常単価(税別) (税込単価)	通常出荷日

99円 ( 109円 )	1日目
126円 ( 139円 )	在庫品1日目当日出荷可能
128円 ( 141円 )	在庫品1日目当日出荷可能
107円 ( 118円 )	在庫品1日目当日出荷可能
132円 ( 145円 )	1日目
222円 ( 244円 )	在庫品1日目当日出荷可能
150円 ( 165円 )	在庫品1日目当日出荷可能
106円 ( 117円 )	1日目
340円 ( 374円 )	在庫品1日目当日出荷可能
214円 ( 235円 )	1日目
264円 ( 290円 )	1日目
268円 ( 295円 )	1日目
201円 ( 221円 )	在庫品1日目当日出荷可能
204円 ( 224円 )	在庫品1日目当日出荷可能
214円139円 ( 153円 )	在庫品1日目当日出荷可能
232円 ( 255円 )	在庫品1日目当日出荷可能
266円 ( 293円 )	在庫品1日目当日出荷可能
295円206円 ( 227円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
414円 ( 455円 )	1日目
453円 ( 498円 )	1日目

基本情報

【特長】
・優秀な漏れ防止機能を持っています。
・耐油性・耐熱性・耐候性が優れています。
・繰り返し使用（2～3回）が可能です。
・作業性が優れています。
・接触する相手面の仕上げが容易です。
【材質】スチール、ステンレス。
【内径 d（mm）】2.8、3.8、4.8、5.8、7.8、9.8、11.8、13.8、15.8、17.8、19.8、21.75、23.75、24.75、27.75、29.75、35.75、37.75、41.7、47.7。
【ねじの呼び（M）】2.6、3、4、5、6、8、10、12、14、16、18、20、22、24、25、28、30、36、38、42、48。
【厚さ t（mm）】1.2、1.6、2。
【外径（mm）】10、11、12、13、16、18。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

商品情報

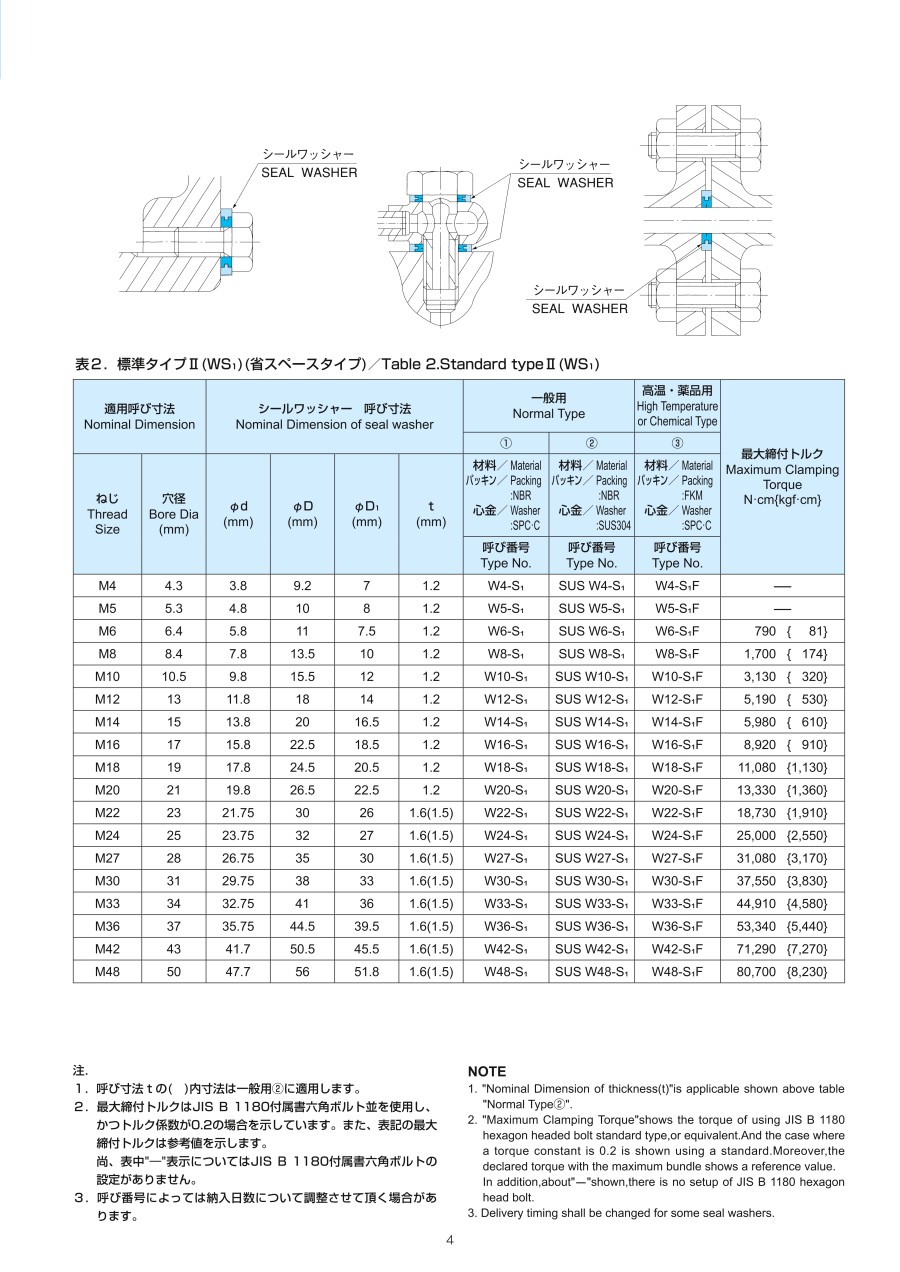

シールワッシャーS1（省スペースタイプ）の外形図と寸法

適用呼び寸法 Nominal Dimension		シールワッシャー呼び寸法 Nominal Dimension of seal washer				一般用 Normal Type		高温・薬品用 High Temperature or Chemical Type	最大締付トルク Maximum Clamping Torque N・cm{kgf・cm}
適用呼び寸法 Nominal Dimension		シールワッシャー呼び寸法 Nominal Dimension of seal washer				①	②	③
ねじ Thread Size	穴径 Bore Dia (mm)	Ød (mm)	ØD (mm)	ØD₁ (mm)	t (mm)	材料/Material パッキン/Packing :NBR 心金/Washer :SPC-C	材料/Material パッキン/Packing :NBR 心金/Washer :SUS304	材料/Material パッキン/Packing :FKM 心金/Washer :SPC-C
ねじ Thread Size	穴径 Bore Dia (mm)	Ød (mm)	ØD (mm)	ØD₁ (mm)	t (mm)	呼び番号 Type No.	呼び番号 Type No.	呼び番号 Type No.
M4	4.3	3.8	9.2	7	1.2	W4-S₁	SUS W4-S₁	W4-S₁F	―
M5	5.3	4.8	10	8	1.2	W5-S₁	SUS W5-S₁	W5-S₁F	―
M6	6.4	5.8	11	7.5	1.2	W6-S₁	SUS W6-S₁	W6-S₁F	790{81}
M8	8.4	7.8	13.5	10	1.2	W8-S₁	SUS W8-S₁	W8-S₁F	1,700{174}
M10	10.5	9.8	15.5	12	1.2	W10-S₁	SUS W10-S₁	W10-S₁F	3,130{320}
M12	13	11.8	18	14	1.2	W12-S₁	SUS W12-S₁	W12-S₁F	5,190{530}
M14	15	13.8	20	16.5	1.2	W14-S₁	SUS W14-S₁	W14-S₁F	5,980{610}
M16	17	15.8	22.5	18.5	1.2	W16-S₁	SUS W16-S₁	W16-S₁F	8,920{910}
M18	19	17.8	24.5	20.5	1.2	W18-S₁	SUS W18-S₁	W18-S₁F	11,080{1,130}
M20	21	19.8	26.5	22.5	1.2	W20-S₁	SUS W20-S₁	W20-S₁F	13,330{1,360}
M22	23	21.75	30	26	1.6(1.5)	W22-S₁	SUS W22-S₁	W22-S₁F	18,730{1,910}
M24	25	23.75	32	27	1.6(1.5)	W24-S₁	SUS W24-S₁	W24-S₁F	25,000{2,550}
M27	28	26.75	35	30	1.6(1.5)	W27-S₁	SUS W27-S₁	W27-S₁F	31,080{3,170}
M30	31	29.75	38	33	1.6(1.5)	W30-S₁	SUS W30-S₁	W30-S₁F	37,550{3,830}
M33	34	32.75	41	36	1.6(1.5)	W33-S₁	SUS W33-S₁	W33-S₁F	44,910{4,580}
M36	37	35.75	44.5	39.5	1.6(1.5)	W36-S₁	SUS W36-S₁	W36-S₁F	53,340{5,440}
M42	43	41.7	50.5	45.5	1.6(1.5)	W42-S₁	SUS W42-S₁	W42-S₁F	71,290{7,270}
M48	50	47.7	56	51.8	1.6(1.5)	W48-S₁	SUS W48-S₁	W48-S₁F	80,700{8,230}

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
