ニューマシン

ニューオートジョイント AP型ソケット

Name: ニューオートジョイント AP型 ソケット
Brand: ニューマシン
SKU: 221005013712
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 1,597円～2,897円

税込単価: 1,757円～3,187円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニューマシン

ニューオートジョイント AP型プラグ

通常価格(税別)： 388円 (税込価格：427円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニューマシン

クイックチューブコネクタ CAP型プラグ

通常価格(税別)： 908円 (税込価格：999円)

通常出荷日：在庫品1日目

【特長】・小型、軽量でソケットにプラグを押込むだけのワンタッチ継手です【用途】...

詳細情報を確認する

種類
標準
プラグ（おす）/ソケット（めす）
ソケット(メス)
使用流体
水 / 空気
本体材質
真鍮(ニッケルメッキ)
シール材質
ニトリルゴム
最高使用圧力 (MPa)
0.98
耐圧力 (MPa)
1.47

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

AP-S（F）

AP-S（M）

APV-S（M）

APV-S（H）

APV-S（F）

APVC-S（F）

APVC-S（M）

APVC-S（H）

APVC20型
APVC30型

製品仕様

本体材質	真鍮（ニッケルメッキ）
サイズ	M5・1/8''～3/8'',チューブφ6×φ4・φ8×φ6^注）
シール材質（使用温度）	ニトリルゴム（-20℃～+80℃）
最高使用圧力MPa（kgf/cm²）	0.98（10）
耐圧力MPa（kgf/cm²）	1.47（15）
バルブ方式	AP両路開放型	APV片路開閉型	APVC両路開閉型
最小断面積	16mm²	16mm²	3.4mm²

注）上記仕様はカップリングの仕様です。使用するチューブの材質、温度、サイズにより最高使用圧力・耐圧力・使用温度範囲が異なります。

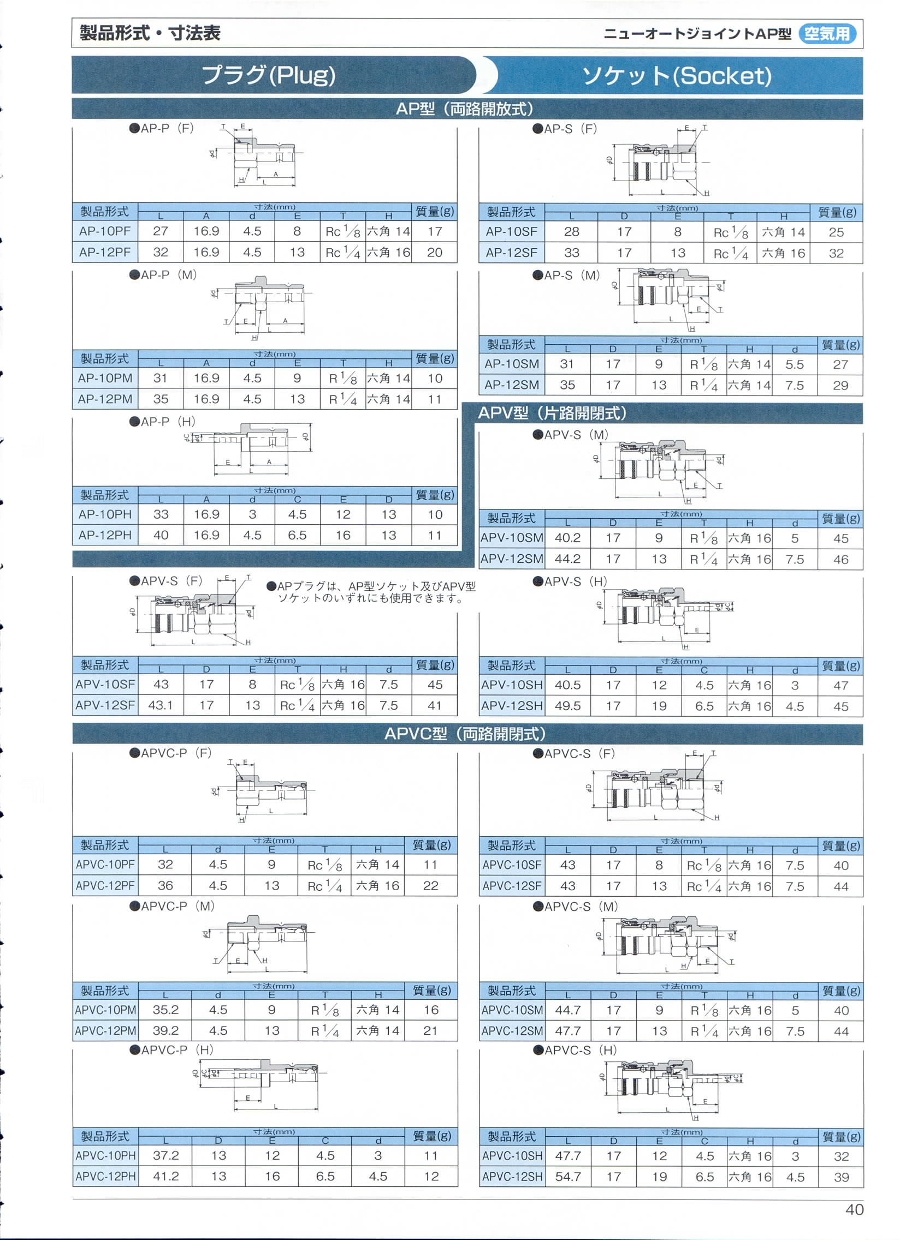

規格表

製品型番	寸法（mm）							質量（g）
製品型番	L	D	E	T	C	H	d	質量（g）
AP-10SF	28	17	8	Rc1/8	-	六角14	-	25
AP-12SF	33	17	13	Rc1/4	-	六角16	-	32
AP-10SM	31	17	9	R1/8	-	六角14	5.5	27
AP-12SM	35	17	13	R1/4	-	六角14	7.5	29
APV-10SM	40.2	17	9	R1/8	-	六角16	5	45
APV-12SM	44.2	17	13	R1/4	-	六角16	7.5	46
APV-10SH	40.5	17	12	-	4.5	六角16	3	47
APV-12SH	49.5	17	19	-	6.5	六角16	4.5	45
APV-10SF	43	17	8	Rc1/8	-	六角16	7.5	45
APV-12SF	43.1	17	13	Rc1/4	-	六角16	7.5	41
APVC-10SF	43	17	8	Rc1/8	-	六角16	7.5	40
APVC-12SF	43	17	13	Rc1/4	-	六角16	7.5	44
APVC-10SM	44.7	17	9	R1/8	-	六角16	5	40
APVC-12SM	47.7	17	13	R1/4	-	六角16	7.5	44
APVC-10SH	47.7	17	12	-	4.5	六角16	3	32
APVC-12SH	54.7	17	19	-	6.5	六角16	4.5	39

製品型番	L（mm）	A（mm）	T	D（mm）	H（mm）
APVC-20SF	53.5	23.5	Rc1/4	23	19
APVC-30SF	57	23.5	Rc3/8	23	21

使用例

使用方法、使用事例

AP型はソケット側・プラグ側のどちらからも流体を流せます。
APV・APVC型はソケット側からプラグ側へ流体を流します。

商品特長詳細

小型、軽量でソケットにプラグを押込むだけのワンタッチ継手です。
大流量タイプも用意しています。

型番リスト

表示件数

型番

接続部の種類

ねじの種類

ねじの呼び(inch)

バルブ構造

最小断面積

(m㎡)

サイズ

流量タイプ

RoHS?

最小発注数量

[めねじタイプ] メネジ	Rc（管用テーパめねじ）	1/8	両路開放型	51.5	10	標準	10	1個
[おねじタイプ] オネジ	R（管用テーパおねじ）	1/8	両路開放型	23.7	10	標準	10	1個
[めねじタイプ] メネジ	Rc（管用テーパめねじ）	1/4	両路開放型	51.5	12	標準	10	1個
[おねじタイプ] オネジ	R（管用テーパおねじ）	1/4	両路開放型	44.2	12	標準	10	1個
[めねじタイプ] メネジ	Rc（管用テーパめねじ）	1/8	片路開閉型	21.3	10	標準	10	1個
[おねじタイプ] オネジ	R（管用テーパおねじ）	1/8	片路開閉型	19.6	10	標準	10	1個
[めねじタイプ] メネジ	Rc（管用テーパめねじ）	1/4	片路開閉型	21.3	12	標準	10	1個
[ホース取付用] ホース	-	-	片路開閉型	15.8	12	標準	10	1個
[おねじタイプ] オネジ	R（管用テーパおねじ）	1/4	片路開閉型	21.3	12	標準	10	1個
[めねじタイプ] メネジ	Rc（管用テーパめねじ）	1/8	両路開閉型	21.3	10	標準	10	1個
[ホース取付用] ホース	-	-	両路開閉型	7	10	標準	10	1個
[おねじタイプ] オネジ	R（管用テーパおねじ）	1/8	両路開閉型	19.6	10	標準	10	1個
[めねじタイプ] メネジ	Rc（管用テーパめねじ）	1/4	両路開閉型	21.3	12	標準	10	1個
[ホース取付用] ホース	-	-	両路開閉型	15.8	12	標準	10	1個
[おねじタイプ] オネジ	R（管用テーパおねじ）	1/4	両路開閉型	21.3	12	標準	10	1個
[めねじタイプ] メネジ	Rc（管用テーパめねじ）	1/4	両路開閉型	39.3	20	大流量	10	1個
[めねじタイプ] メネジ	Rc（管用テーパめねじ）	3/8	両路開閉型	39.3	30	大流量	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,597円 ( 1,757円 )	在庫品1日目当日出荷可能
1,847円 ( 2,032円 )	在庫品1日目当日出荷可能
1,597円 ( 1,757円 )	在庫品1日目当日出荷可能
1,597円 ( 1,757円 )	在庫品1日目当日出荷可能
1,697円 ( 1,867円 )	在庫品1日目当日出荷可能
1,697円 ( 1,867円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,881円 ( 2,069円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
2,197円 ( 2,417円 )	2日目
2,197円 ( 2,417円 )	2日目
2,197円 ( 2,417円 )	2日目
2,397円 ( 2,637円 )	在庫品1日目当日出荷可能
2,464円 ( 2,710円 )	在庫品1日目当日出荷可能
2,397円 ( 2,637円 )	在庫品1日目当日出荷可能
2,597円 ( 2,857円 )	3日目
2,897円 ( 3,187円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・小型、軽量でソケットにプラグを押込むだけのワンタッチ継手です
【用途】
・半導体関連機器・空気圧機器・油圧機器・理化学機器・計測機器・エアー・水・油・ガスなど流体継手として最適です

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
流体用カプラー　バルブタイプ　ソケット
ご好評いただいているスタンダードタイプのカプラです。
ミスミ
エア用カプラー　チューブ接続用タイプ　ストレートソケット
ご好評いただいているスタンダードタイプのエア用カプラーです。
ミスミ
エア用カプラー　スタンダードタイプ　おねじソケット
スタンダードタイプのカプラです。<dr>【カタログ記載違い】<dr>外形図・規格表内に記載のある「規格表MCSCS10」は誤りの例となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
