ニューマシン

クイックチューブコネクタ CAP型プラグ

Name: クイックチューブコネクタ CAP型 プラグ
Brand: ニューマシン
SKU: 221005013644
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 908円～1,439円

税込単価: 999円～1,583円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニューマシン

マイクロスーパーミニCE00型ソケットHS型

通常価格(税別)： 849円 (税込価格：934円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニューマシン

ニューオートジョイント AP型ソケット

通常価格(税別)： 1,597円 (税込価格：1,757円)

通常出荷日：在庫品1日目

超小型・軽量・工具不要のワンタッチ継手です。各種空圧機器の配管に適しております...

詳細情報を確認する

種類
標準
プラグ（おす）/ソケット（めす）
プラグ(オス)
接続部の種類
ワンタッチ継手
使用流体
空気
本体材質
真鍮(クロムメッキ)
バルブ構造
片路開閉型
シール材質
なし
使用温度範囲 (℃)
-20::80
最高使用圧力 (MPa)
0.98
耐圧力 (MPa)
1.47
適用チューブ
ウレタン・ナイロン・ふっ素樹脂

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

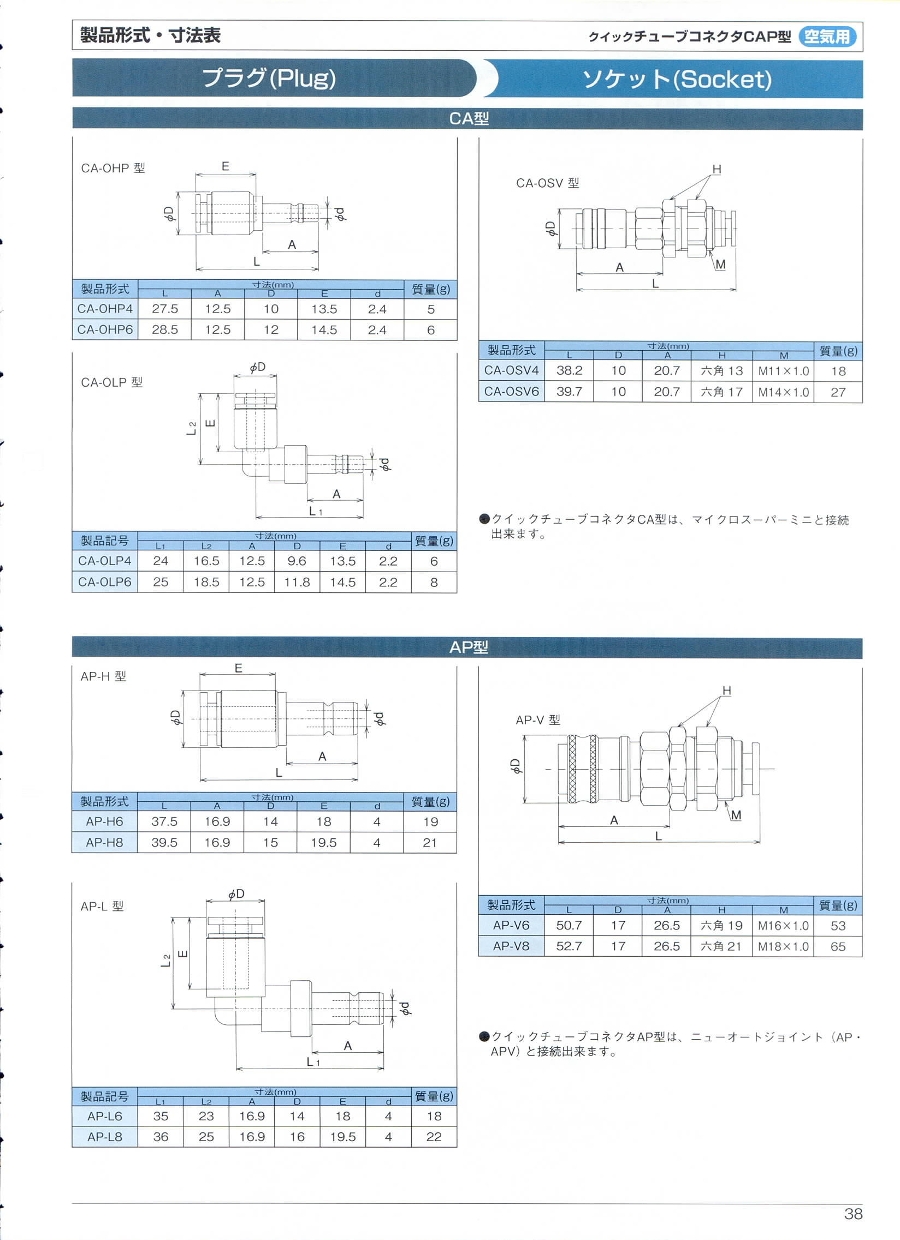

外形図

CA-OHP型

CA-OLP型

AP-H型

AP-L型

製品仕様

適用チューブ：ウレタン・ナイロン
型番の末尾の数値はチューブ外径を表わす。
クイックチューブコネクタCA型は、マイクロスーパーミニと接続出来ます。
クイックチューブコネクタAP型は、ニューオートジョイント（AP・APV）と接続出来ます。

本体材質	真鍮（クロムメッキ）一部樹脂
サイズ	チューブ外径φ4・φ6・φ8^注）
最高使用圧力 MPa（kgf/cm²）	0.98（10）
耐圧力 MPa（kgf/cm²）	1.47（15）

注）上記仕様はカップリングの仕様です。使用するホースの材質・温度、サイズにより最高使用圧力・耐圧力・使用温度範囲が異なります。

シール材質使用温度範囲

材質	記号	使用温度範囲	備考
ニトリルゴム	N	-20℃～+80℃	標準

規格表

商品特長詳細

あらゆるチューブを確実に接続します。
超小型空圧継手（ワンタッチタイプ）
流体はソケット側からプラグ側に流します。

型番リスト

表示件数

型番

チューブサイズ

(φ)

プラグタイプ

RoHS?

最小発注数量

6	AP-H型	10	1個
8	AP-H型	10	1個
6	AP-L型	10	1個
8	AP-L型	10	1個
4	CA-OHP型	10	1個
6	CA-OHP型	10	1個
4	CA-OLP型	10	1個
6	CA-OLP型	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,151円 ( 1,266円 )	在庫品1日目当日出荷可能
1,223円 ( 1,345円 )	2日目
1,295円 ( 1,425円 )	2日目
1,439円 ( 1,583円 )	2日目
908円 ( 999円 )	在庫品1日目当日出荷可能
1,011円 ( 1,112円 )	在庫品1日目当日出荷可能
1,295円 ( 1,425円 )	2日目
1,156円 ( 1,272円 )	2日目

詳細情報

基本情報

基本情報

超小型・軽量・工具不要のワンタッチ継手です。各種空圧機器の配管に適しております。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
