ニューマシン

チャージカップリング SPR型プラグ

カタログ |

数量スライド割引

通常単価(税別): 1,583円～4,197円

税込単価: 1,741円～4,617円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニューマシン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニューマシン

通常出荷日：在庫品1日目

【特長】・エアコン、冷蔵庫等の製造アッセンブリ・充填・検査ラインに対応できるよ...

種類
標準
プラグ（おす）/ソケット（めす）
プラグ(オス)
接続部の種類
メネジ
使用流体
空気 / 冷媒ガス・ヘリウムガス
本体材質
真鍮
ねじの種類
Rc（管用テーパめねじ）
バルブ構造
両路開閉型

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

本体材質	真鍮
サイズ	1/4"・3/8"	1/2"
最高使用圧力 MPa（kgf/cm²）	4.9（50）	2.94（30）
耐圧力 MPa（kgf/cm²）	7.35（75）	4.41（45）

シール材質使用温度適用流体

シール材質	記号	使用温度範囲	流用流体	備考
水素添加ニトリルゴム	HN	-20℃～+120℃	R134a	標準
クロロプレンゴム（ネオプレン）	NR	-20℃～+80℃	R22・ヘリウムガス
クロロプレンゴム（ネオプレン）	NR	-20℃～+80℃	R407c・R410a

規格表

商品特長詳細

冷媒用シール材質対応（地球の環境保護を考えながら開発しました。）

冷媒	R134a	R22	R410a	R407c
シール材質	水素添加ニトリルゴム	クロロプレンゴム
記号	HN	NR
特長	HFC134a（R134a）に対して特に性能を発揮し、JRA2009規格に適合。既にカークーラーメーカーに採用されている。	フロンガス（R12・R22）に対して優れた耐久性を持続します。	フロンガス（R410a・R407c）に対して優れた性能を発揮します。
用途	カーエアコンの生産ライン冷蔵庫生産ライン	ルームエアコンディショナー生産ライン	ルームエアコンディショナー	パッケージエアコンディショナー

選定サポート情報

製品形式の表示方法

（1）形状（2）サイズ（3）本体材質（4）シール材質

型番リスト

表示件数

型番

ねじの呼び(inch)

シール材質

使用温度範囲

(℃)

最高使用圧力

(MPa)

耐圧力

(MPa)

最小断面積

(m㎡)

RoHS?

最小発注数量

1/4	水素添加ニトリルゴム	-20～120	4.9	7.35	25	10	1個
1/4	クロロプレンゴム（ネオプレン）	-20～80	4.9	7.35	25	10	1個
3/8	水素添加ニトリルゴム	-20～120	4.9	7.35	45	10	1個
3/8	クロロプレンゴム（ネオプレン）	-20～80	4.9	7.35	45	10	1個
1/2	水素添加ニトリルゴム	-20～120	2.94	4.41	90	10	1個
1/2	クロロプレンゴム（ネオプレン）	-20～80	2.94	4.41	90	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,771円 ( 1,948円 )	5日目
1,583円 ( 1,741円 )	5日目
2,297円 ( 2,527円 )	5日目
1,991円 ( 2,190円 )	5日目
4,197円 ( 4,617円 )	5日目
3,499円 ( 3,849円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・エアコン、冷蔵庫等の製造アッセンブリ・充填・検査ラインに対応できるよう特殊なシール材の採用で冷媒ガス（R134a・R410a・R407c）等、及び冷凍機油などの充填用に最適です。
・真空引き及び冷媒ガス充填用に開発されたカップリングです。ソケットとプラグの両方に自動バルブ機構を備えているので分離時でも、
真空度1.3×10^-1Pa（1×10^-3mmHg）までの用途に対応できます。
・YSP型、LCG型チャージガン等と接続できます。
【用途】
・冷媒ガス・ヘリウムガス・真空専用（高性能気密専用継手）。

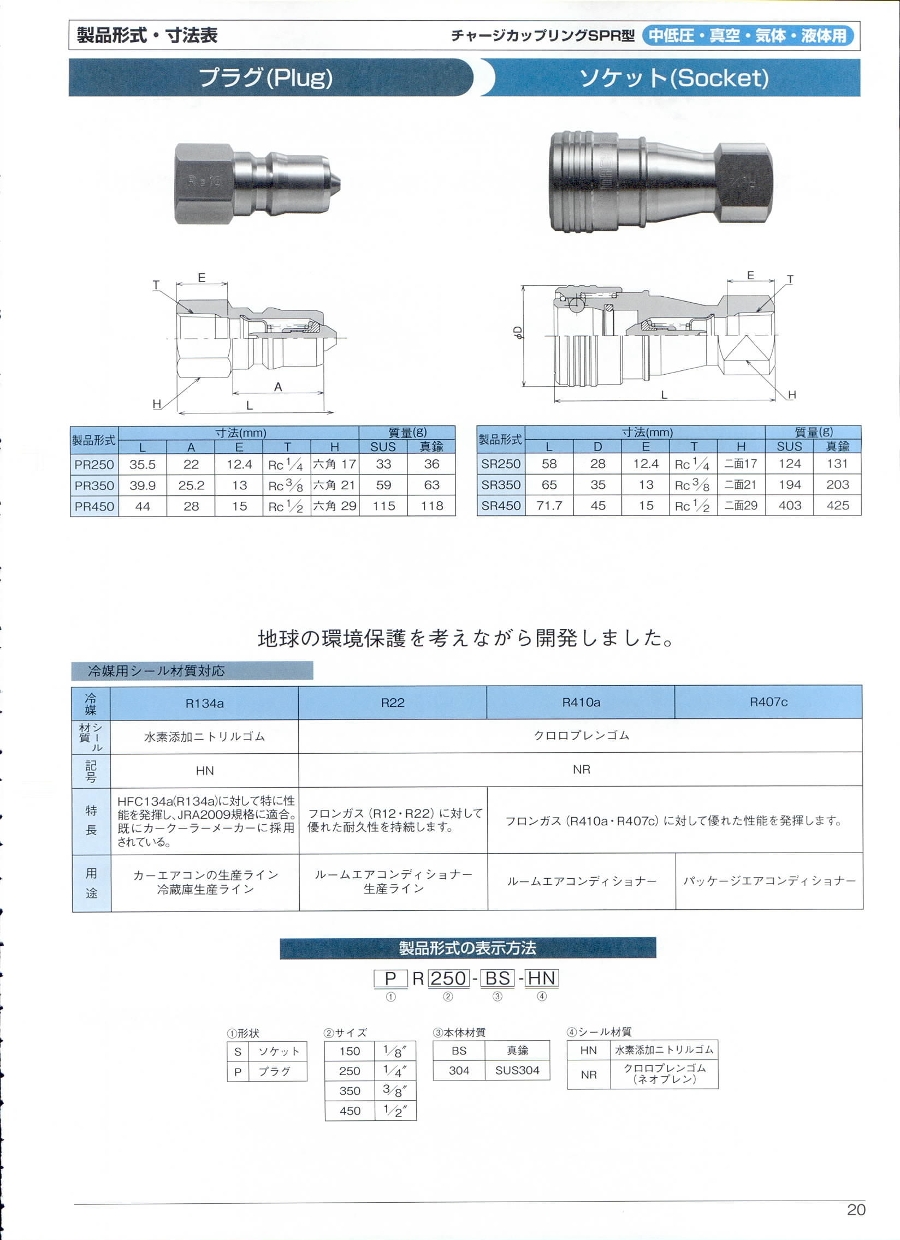

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
