メカニカル部品技術窓口
アタマカクシテ【1～100個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 454円～10,320円
- 税込単価
- 499円～11,352円
六角穴付きボルトの座繰り穴にはめて異物の混入を防ぐ、固いキャップです。ツバ径は...
詳細情報を確認する
未確定：候補が6型番あります。
商品情報
六角ボルトの穴を塞ぎ、異物の混入を防ぐ固い保護キャップ
簡単に外れないように挿入口をきつめにつくられた保護キャップ。

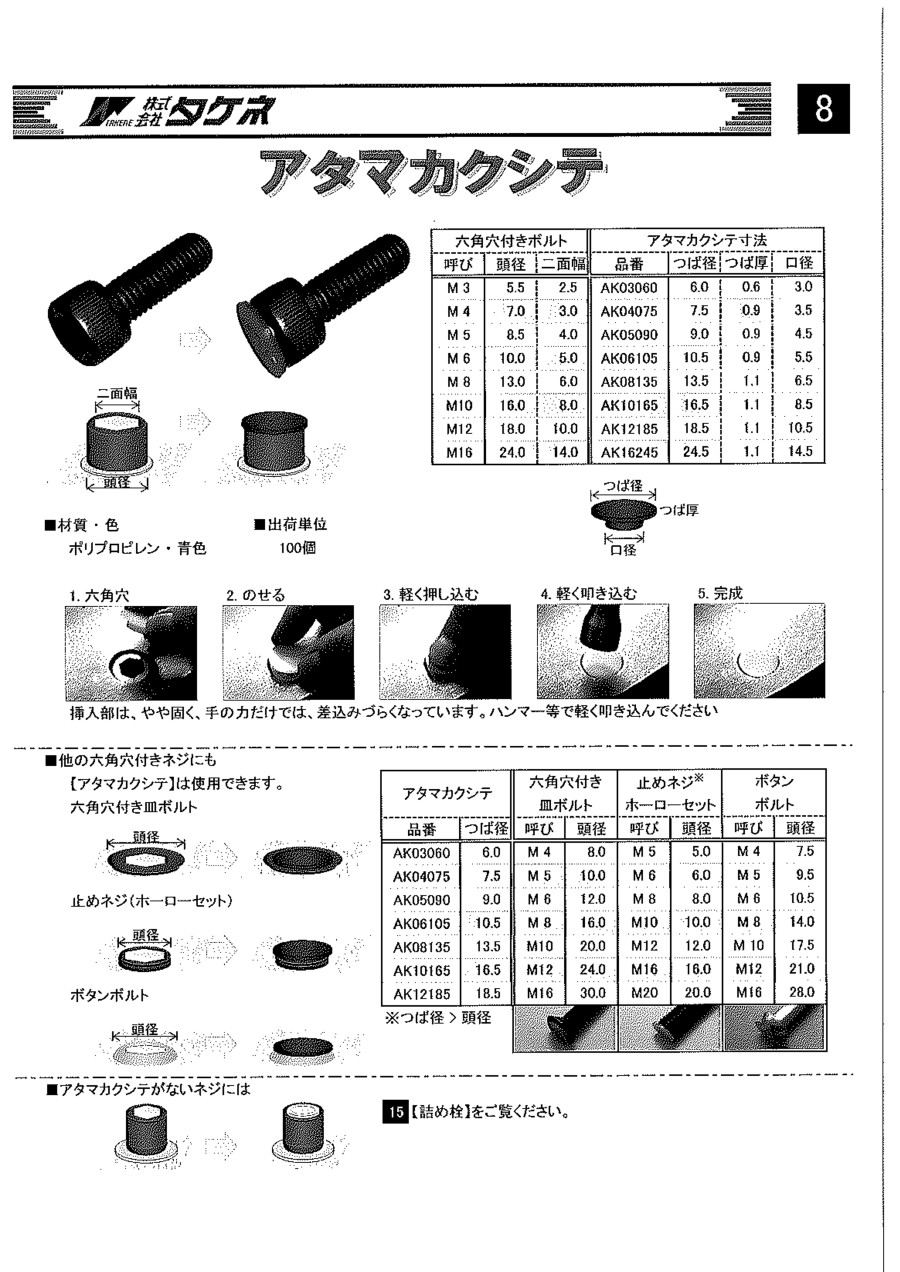

アタマカクシテと六角穴付きボルトの外形図と寸法図
| 六角穴付きボルト | アタマカクシテ寸法 | |||||
|---|---|---|---|---|---|---|
| 呼び | 頭径 | 二面幅 | 品番 | つば径 | つば厚 | 口径 |
| M3 | 5.5 | 2.5 | AK03060 | 6.0 | 0.6 | 3.0 |
| M4 | 7.0 | 3.0 | AK04075 | 7.5 | 0.9 | 3.5 |
| M5 | 8.5 | 4.0 | AK05090 | 9.0 | 0.9 | 4.5 |
| M6 | 10.0 | 5.0 | AK06105 | 10.5 | 0.9 | 5.5 |
| M8 | 13.0 | 6.0 | AK08135 | 13.5 | 1.1 | 6.5 |
| M10 | 16.0 | 8.0 | AK10165 | 16.5 | 1.1 | 8.5 |
| M12 | 18.0 | 10.0 | AK12185 | 18.5 | 1.1 | 10.5 |
| M16 | 24.0 | 14.0 | AK16245 | 24.5 | 1.1 | 14.5 |
アタマカクシテと皿ボルトの外形図と寸法図
| アタマカクシテ | 六角穴付き 皿ボルト | ||
|---|---|---|---|
| 品番 | つば径 | 呼び | 頭径 |
| AK03060 | 6.0 | M4 | 8.0 |
| AK04075 | 7.5 | M5 | 10.0 |
| AK05090 | 9.0 | M6 | 12.0 |
| AK06105 | 10.5 | M8 | 16.0 |
| AK08135 | 13.5 | M10 | 20.0 |
| AK10165 | 16.5 | M12 | 24.0 |
| AK12185 | 18.5 | M16 | 30.0 |
アタマカクシテの取付方法
1.六角穴
2.のせる
3.軽く押し込む
4.軽く叩き込む
5.完成
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,900円 ( 7,590円 ) | 1日目 |
454円 ( 499円 ) | 在庫品1日目当日出荷可能 |
8,000円 ( 8,800円 ) | 1日目 |
8,960円 ( 9,856円 ) | 1日目 |
8,900円 ( 9,790円 ) | 1日目 |
10,320円 ( 11,352円 ) | 1日目 |
