超小型近接センサ［アンプ分離］ （GA-311/GH）

外形図

（注1）： 正面図は、センサヘッドコネクタおよびワンタッチケーブルコネクタを装着した場合です。上面図は、センサヘッドコネクタおよびカバー、ワンタッチケーブルコネクタを外した場合です。

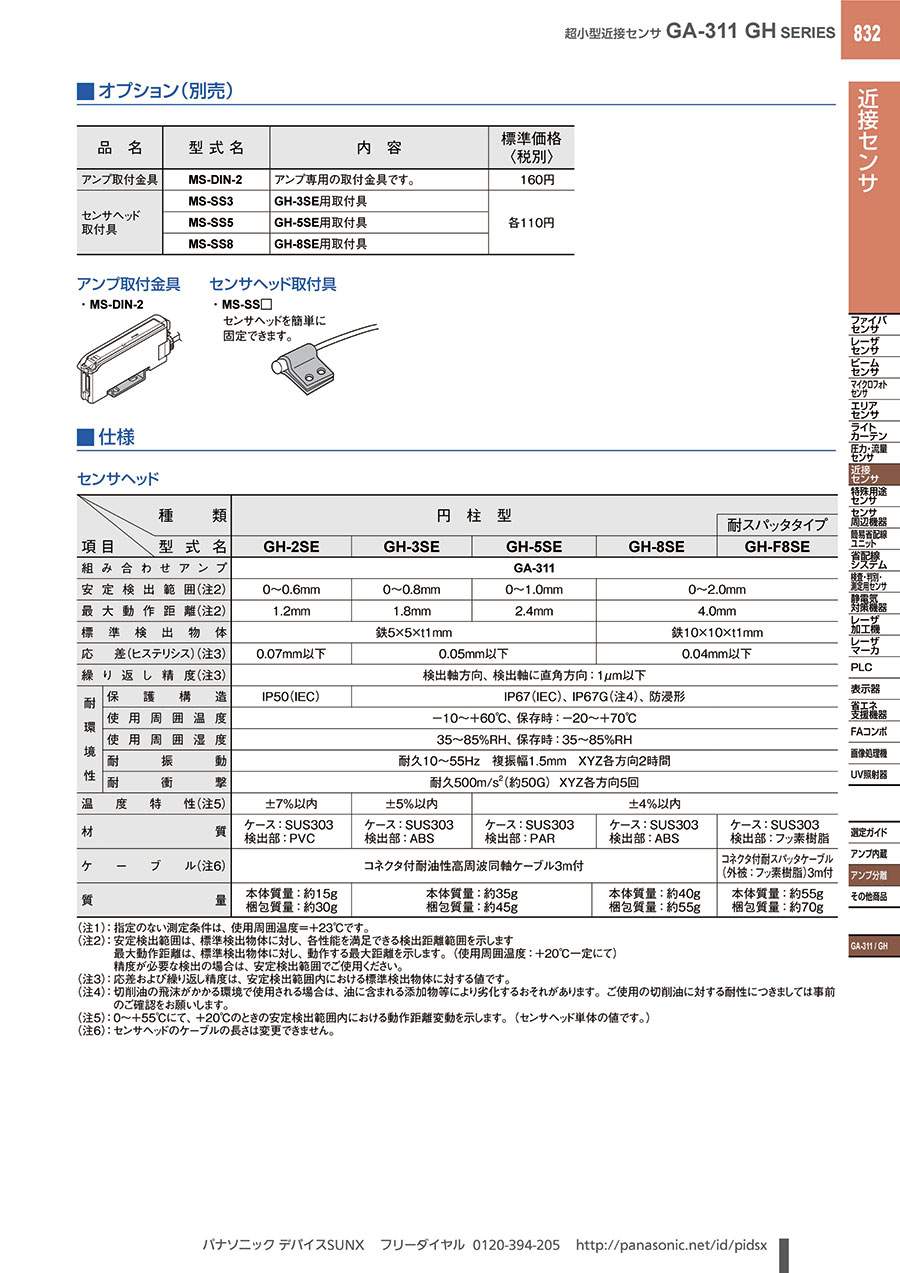

製品仕様

センサヘッド

（注1）： 指定のない測定条件は、使用周囲温度＝+23℃です。
（注2）： 安定検出範囲は、標準検出物体に対し、各性能を満足できる検出距離範囲を示します
           最大動作距離は、標準検出物体に対し、動作する最大距離を示します。（使用周囲温度：+20℃一定にて）
           精度が必要な検出の場合は、安定検出範囲でご使用ください。
（注3）： 応差および繰り返し精度は、安定検出範囲内における標準検出物体に対する値です。
（注4）： 切削油の飛沫がかかる環境で使用される場合は、油に含まれる添加物等により劣化するおそれがあります。ご使用の切削油に対する耐性につきましては事前のご確認をお願いします。
（注5）： 0～+55℃にて、+20℃のときの安定検出範囲内における動作距離変動を示します。（センサヘッド単体の値です。）
（注6）： センサヘッドのケーブルの長さは変更できません。

アンプ

（注1）： 指定のない測定条件は、 使用周囲温度＝+23℃です。
（注2）： 0～+55℃にて、+20℃のときの安定検出範囲内における動作距離変動を示します。（アンプ単体の値です。）
（注3）： ワンタッチケーブルは、付属されていません。必ず別売のワンタッチケーブルをご購入ください。
           親ケーブル（3芯）：CN-73-C1（ケーブル長1m）、CN-73-C2（ケーブル長2m）、CN-73-C5（ケーブル長5m）
           子ケーブル（1芯）：CN-71-C1（ケーブル長1m）、CN-71-C2（ケーブル長2m）、CN-71-C5（ケーブル長5m）

使用例

小型金属部品の検出

歯車の回転検出

商品特長詳細

優れた施工性・メンテナンス性

ファイバセンサFX-300シリーズと同じフォルムを継承。ワンタッチケーブルも同形状ですから、ファイバセンサやレーザセンサと混在して使用でき、電源の省配線が可能です。

ワンタッチ接続で省施工

センサヘッドとアンプの接続はワンタッチコネクタを採用。従来のようなドライバを使った煩わしい配線作業は不要です。

断線警報表示灯・動作表示灯を装備
