角型近接センサ［アンプ内蔵］ （GX-F/H）
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,515円～5,667円特別価格
- 税込単価
- 2,767円～6,234円特別価格
Panasonic 近接センサ（本体） 角型近接センサ［アンプ内蔵］ （GX-...
詳細情報を確認する- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
商品特長詳細
業界No.1※の安定検出
CE : マーキング適合
※同クラスの角型近接センサにおいて。2017年7月現在
検出距離に余裕が持てる
業界最長の安定検出範囲を実現。取り付けも簡単です。
| 種類 | 最大動作距離 | 安定検出範囲 | ||
|---|---|---|---|---|
| GX-F/H シリーズ | 従来品 | |||
| GX-□6 | 1.6mm | 0～1.3mm | 0～1.2mm | |
| GX-□8 | 2.5mm | 0～2.1mm | 0～1.8mm | |
| GX-□12 | 4.0mm | 0～3.3mm | 0～3.0mm | |
| GX-□15 | 5.0mm | 0～4.2mm | 0～4.0mm | |
| 長距離 | 8.0mm | 0～6.7mm | 0～6.4mm | |
最大動作距離のばらつきが±8%以内
検出感度の徹底した調整・管理により個体差・ばらつきを低減。
複数個使用する場合や交換時の位置調整の手間を軽減します。
※温度特性含まず
温度特性±8%以内
検出部のコイルやコアなどの部品および設計を徹底的に見直し、優れた温度特性を実現。
時間帯、季節を問わず安定した検出ができます。
耐久性能 約10倍！ （従来比）
新方式の一体成形法で、耐衝撃10,000m/s2 （約1,000G、XYZ各方向3回）、耐振動10～500Hz（複振幅3mm、XYZ各方向2時間）の耐久試験をクリアしました。
また、インパルスノイズについても従来比約3倍の性能を実現しています。
水・油に強い！ 保護構造IP68G
IP68Gで水や油の浸入を防ぎ、センサの破損を抑えます。
※切削油の飛沫がかかる環境で使用される場合は、油に含まれる添加物等により劣化するおそれがあります。ご使用の切削油に対する耐性につきましては事前のご確認をお願いします。
広視野な表示灯で見やすい
動作表示灯の視認性が大幅に向上しました。
金属スリーブ付の取付穴で締め付けが安心（GX-□6タイプを除く）
締め過ぎによるセンサの破損を抑えます。
導体太さ2倍で配線しやすい！ （GX-□6/□8）
外形図
GX-F6□
GX-H6□
GX-F8□
GX-H8□
GX-F12□
GX-H12□
GX-F（L）15□
GX-H（L）15□
製品仕様
製品仕様

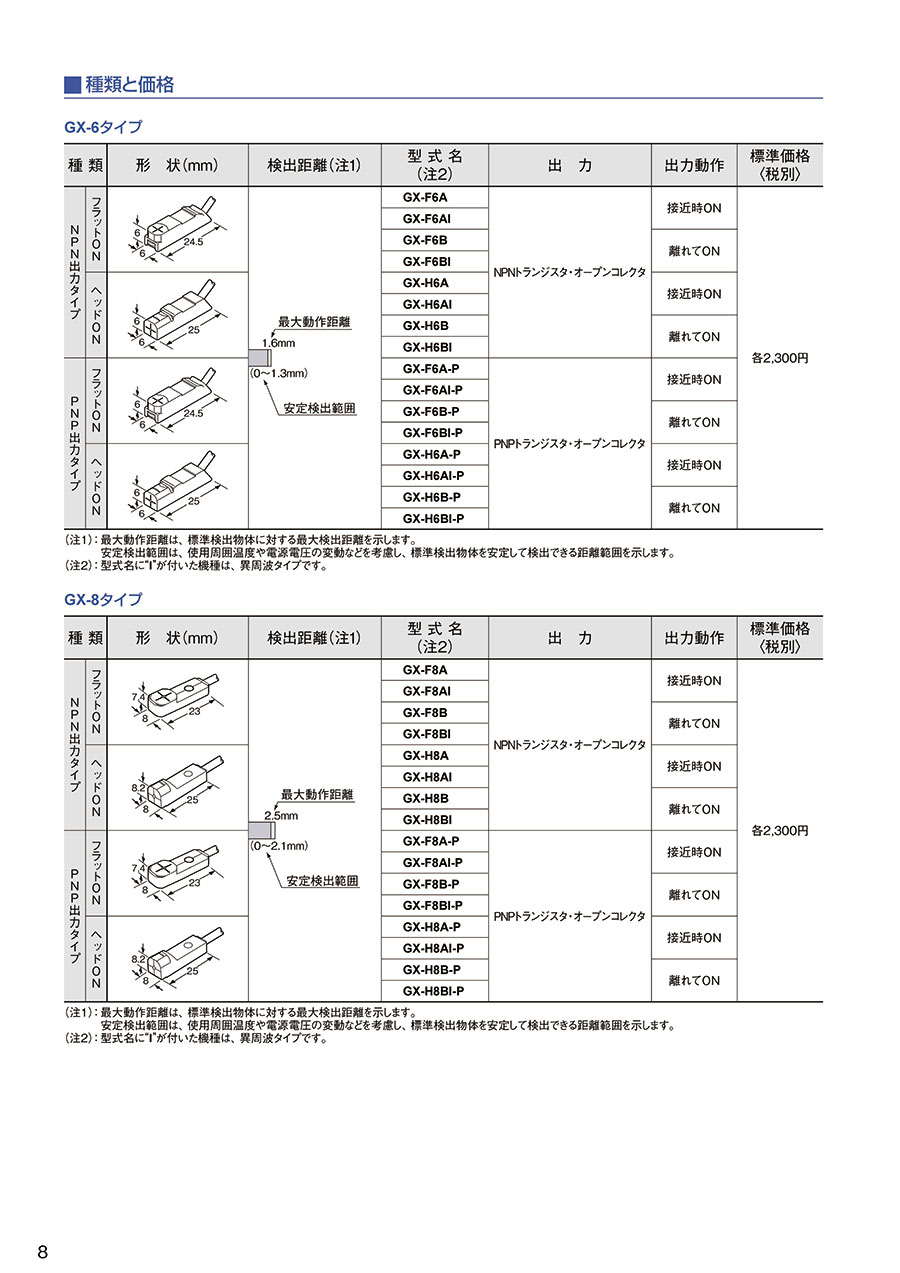

| 項目 | 種類 | GX-6タイプ | GX-8タイプ | GX-12タイプ | ||||
|---|---|---|---|---|---|---|---|---|
| 型番 （注2） | フラットON | GX-F6A（I）（-P） | GX-F6B（I）（-P） | GX-F8A（I）（-P） | GX-F8B（I）（-P） | GX-F12A（I）（-P） | GX-F12B（I）（-P） | |
| ヘッドON | GX-H6A（I）（-P） | GX-H6B（I）（-P） | GX-H8A（I）（-P） | GX-H8B（I）（-P） | GX-H12A（I）（-P） | GX-H12B（I）（-P） | ||
| 最大動作距離（注3） | 1.6mm±8% | 2.5mm±8% | 4.0mm±8% | |||||
| 安定検出範囲（注3） | 0～1.3mm | 0～2.1mm | 0～3.3mm | |||||
| 標準検出物体 | 鉄12×12×t1mm | 鉄15×15×t1mm | 鉄20×20×t1mm | |||||
| 出力動作 | 接近時ON | 離れてON | 接近時ON | 離れてON | 接近時ON | 離れてON | ||
| 最大応答周波数 | 400Hz | 500Hz | 500Hz | |||||
| 本体質量 | 約15g | フラットONタイプ：約15g、ヘッドONタイプ：約20g | フラットONタイプ：約20g、ヘッドONタイプ：約20g | |||||
| 項目 | 種類 | GX-15タイプ | ||||
|---|---|---|---|---|---|---|
| - | 長距離タイプ | |||||
| 型番 （注2） | フラットON | GX-F15A（I）（-P） | GX-F15B（I）（-P） | GX-FL15A（I）（-P） | GX-FL15B（I）（-P） | |
| ヘッドON | GX-H15A（I）（-P） | GX-H15B（I）（-P） | GX-HL15A（I）（-P） | GX-HL15B（I）（-P） | ||
| 最大動作距離（注3） | 5.0mm±8% | 8.0mm±8%（注4） | ||||
| 安定検出範囲（注3） | 0～4.2mm | 0～6.7mm（注4） | ||||
| 標準検出物体 | 鉄20×20×t1mm | 鉄30×30×t1mm | ||||
| 出力動作 | 接近時ON | 離れてON | 接近時ON | 離れてON | ||
| 最大応答周波数 | 250Hz | 150Hz（注5） | ||||
| 本体質量 | 約20g | |||||
（注1）：指定のない測定条件は、使用周囲温度＝+23℃です。
（注2）：型番に“I”が付いた機種は異周波タイプ、型番末尾に“-P”が付いた機種はPNP出力タイプです。
（注3）：最大動作距離は、標準検出物体に対する最大検出距離を示します。
安定検出範囲は、使用周囲温度や電源電圧の変動などを考慮し、標準検出物体を安定して検出できる距離範囲を示します。
（注4）：絶縁体に取り付けた場合です。鉄やステンレスなどへ取り付ける場合は、別売のアルミシート（MS-A15□）をセンサと取付板の間に入れてご使用ください。
（注5）：絶縁体に取り付けた場合です。金属に取り付ける場合は、最大応答周波数が低下します。
製品仕様
| 項目 | 種類 | NPN出力タイプ | PNP出力タイプ | |
|---|---|---|---|---|
| 型番 | GX-□ | GX-□-P | ||
| CEマーキング適合指令 | EMC指令、RoHS指令 | |||
| 応差（ヒステリシス） | 動作距離の20%以下（標準検出物体にて） | |||
| 繰り返し精度 | 検出軸方向、検出軸に直角方向：0.04mm以下 | |||
| 電源電圧 | 12～24V DC（-15～+10%） リップルP-P10%以下 | |||
| 消費電流 | 15mA以下 | |||
| 出力 | NPNトランジスタ・オープンコレクタ ・最大流入電流：100mA ・印加電圧：30V DC以下（出力-0V間） ・残留電圧：2V以下（流入電流100mAにて） | PNPトランジスタ・オープンコレクタ ・最大流出電流：100mA ・印加電圧：30V DC以下（出力-+V間） ・残留電圧：2V以下（流出電流100mAにて） | ||
| 動作表示灯 | 橙色LED（出力ON時点灯） | |||
| 耐 環 境 性 | 保護構造 | IP68（IEC）、IP68G（注2）（注3） | ||
| 使用周囲温度 | -25～+70℃、保存時：-40～+85℃ | |||
| 使用周囲湿度 | 35～85%RH、保存時：35～95%RH | |||
| 耐電圧/絶縁抵抗 | AC1,000V 1分間 充電部一括・ケース間/DC500Vメガにて50MΩ以上 充電部一括・ケース間 | |||
| 耐振動/耐衝撃 | 耐久10～500Hz 複振幅3mm（MAX.20G） XYZ各方向2時間/耐久10,000m/s2（約1,000G） XYZ各方向3回 | |||
| 検出距離 の変動 | 温度特性 | 使用周囲温度範囲にて+23℃のときの検出距離の±8%以内 | ||
| 電圧特性 | 使用電源電圧の（-15～+10%）の変動にて±2%以内 | |||
| 材質 | 本体：PBT、表示灯部：ポリエステル | |||
| ケーブル | 0.15mm2 3芯耐油・耐熱・耐寒キャブタイヤケーブル1m付 | |||
| ケーブル延長 | 0.3mm2以上のケーブルにて全長100mまで延長可能 | |||
（注1）：指定のない測定条件は、使用周囲温度＝+23℃です。
（注2）：IP68の当社試験方法
（1） 0℃の水に水面下0mに潜水させ30分放置し、その直後に+70℃の水に水面下0mに潜水させ30分放置する。
（2） （1）のヒートショック試験を1サイクルとし、20サイクル行なう。
（3） 水深1mの水中に500時間放置する。
（4） （1）～（3）の試験後、絶縁抵抗・耐電圧・消費電流・検出距離が規格値を満足すること。
（注3）：切削油の飛沫がかかる環境で使用される場合は、油に含まれる添加物等により劣化するおそれがあります。ご使用の切削油に対する耐性につきましては事前のご確認をお願いします。
使用例
セーフティライトカーテンのミューティング制御
カムの検出
コインの通過検出
金属パレットの位置決め
ウェーハフレームの検出
加工機の位置決め
ロボットフィンガのチャック確認
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,063円 ( 3,369円 ) | 在庫品1日目当日出荷可能 |
2,910円 ( 3,201円 ) | 6日目 |
2,515円 ( 2,767円 ) | 6日目 |
2,910円 ( 3,201円 ) | 6日目 |
3,893円 ( 4,282円 ) | 6日目 |
4,204円 ( 4,624円 ) | 6日目 |
2,714円 ( 2,985円 ) | 6日目 |
2,910円 ( 3,201円 ) | 6日目 |
2,515円 ( 2,767円 ) | 6日目 |
2,910円 ( 3,201円 ) | 6日目 |
3,893円 ( 4,282円 ) | 6日目 |
3,893円 ( 4,282円 ) | 6日目 |
2,714円 ( 2,985円 ) | 6日目 |
2,910円 ( 3,201円 ) | 6日目 |
2,515円 ( 2,767円 ) | 6日目 |
2,910円 ( 3,201円 ) | 6日目 |
3,893円 ( 4,282円 ) | 6日目 |
3,893円 ( 4,282円 ) | 6日目 |
2,515円 ( 2,767円 ) | 6日目 |
2,910円 ( 3,201円 ) | 6日目 |
2,515円 ( 2,767円 ) | 6日目 |
2,910円 ( 3,201円 ) | 6日目 |
3,893円 ( 4,282円 ) | 6日目 |
3,893円 ( 4,282円 ) | 6日目 |
2,897円 ( 3,187円 ) | 在庫品1日目当日出荷可能 |
3,280円 ( 3,608円 ) | 在庫品1日目当日出荷可能 |
2,913円 ( 3,204円 ) | 在庫品1日目当日出荷可能 |
2,997円 ( 3,297円 ) | 6日目 |
3,893円 ( 4,282円 ) | 6日目 |
3,849円 ( 4,234円 ) | 在庫品1日目当日出荷可能 |
2,913円2,330円 ( 2,563円 ) | 在庫品1日目当日出荷可能 |
3,055円 ( 3,361円 ) | 6日目 |
2,515円 ( 2,767円 ) | 6日目 |
2,997円 ( 3,297円 ) | 5日目 |
3,893円 ( 4,282円 ) | 6日目 |
2,897円 ( 3,187円 ) | 在庫品1日目当日出荷可能 |
3,280円 ( 3,608円 ) | 在庫品1日目当日出荷可能 |
2,515円 ( 2,767円 ) | 4日目 |
2,910円 ( 3,201円 ) | 6日目 |
3,893円 ( 4,282円 ) | 6日目 |
4,204円 ( 4,624円 ) | 6日目 |
2,797円 ( 3,077円 ) | 3日目 |
2,910円 ( 3,201円 ) | 6日目 |
2,515円 ( 2,767円 ) | 6日目 |
2,910円 ( 3,201円 ) | 6日目 |
3,893円 ( 4,282円 ) | 6日目 |
3,893円 ( 4,282円 ) | 6日目 |
2,923円 ( 3,215円 ) | 在庫品1日目当日出荷可能 |
3,280円 ( 3,608円 ) | 在庫品1日目当日出荷可能 |
2,913円 ( 3,204円 ) | 在庫品1日目当日出荷可能 |
3,238円 ( 3,562円 ) | 在庫品1日目当日出荷可能 |
3,362円 ( 3,698円 ) | 6日目 |
3,632円 ( 3,995円 ) | 6日目 |
2,889円 ( 3,178円 ) | 在庫品1日目当日出荷可能 |
3,055円 ( 3,361円 ) | 6日目 |
2,989円 ( 3,288円 ) | 6日目 |
2,910円 ( 3,201円 ) | 6日目 |
3,530円 ( 3,883円 ) | 6日目 |
2,923円 ( 3,215円 ) | 在庫品1日目当日出荷可能 |
2,910円 ( 3,201円 ) | 6日目 |
詳細情報
基本情報
Panasonic 近接センサ（本体） 角型近接センサ［アンプ内蔵］ （GX-F／H）。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
