フリーアジャストセンサ取付台

外形図

MS-AJ1（基本セット）

（注1）：寸法は、可動部の調整可能範囲です。

MS-AJ2（基本セット）

（注1）：寸法は、可動部の調整可能範囲です。

MS-AJ1-M（反射ミラー用セット）

（注1）：寸法は、可動部の調整可能範囲です。

MS-AJ2-M（反射ミラー用セット）

（注1）：寸法は、可動部の調整可能範囲です。

MS-AJ1-A（アームセット）

（注1）：寸法は、可動部の調整可能範囲です。
（注2）：センサ取付金具の寸法、センサおよび反射ミラー装着図は、MS-AJ1／MS-AJ2（基本セット）をご参照ください。

MS-AJ2-A（アームセット）

（注1）：寸法は、可動部の調整可能範囲です。
（注2）：センサ取付金具の寸法、センサおよび反射ミラー装着図は、MS-AJ1／MS-AJ2（基本セット）をご参照ください。

MS-AJ1-F（ファイバ用セット）

（注1）：寸法は、可動部の調整可能範囲です。

MS-AJ2-F（ファイバ用セット）

（注1）：寸法は、可動部の調整可能範囲です。

MS-FD-1（ファイバ取付金具）

材質：SUS304

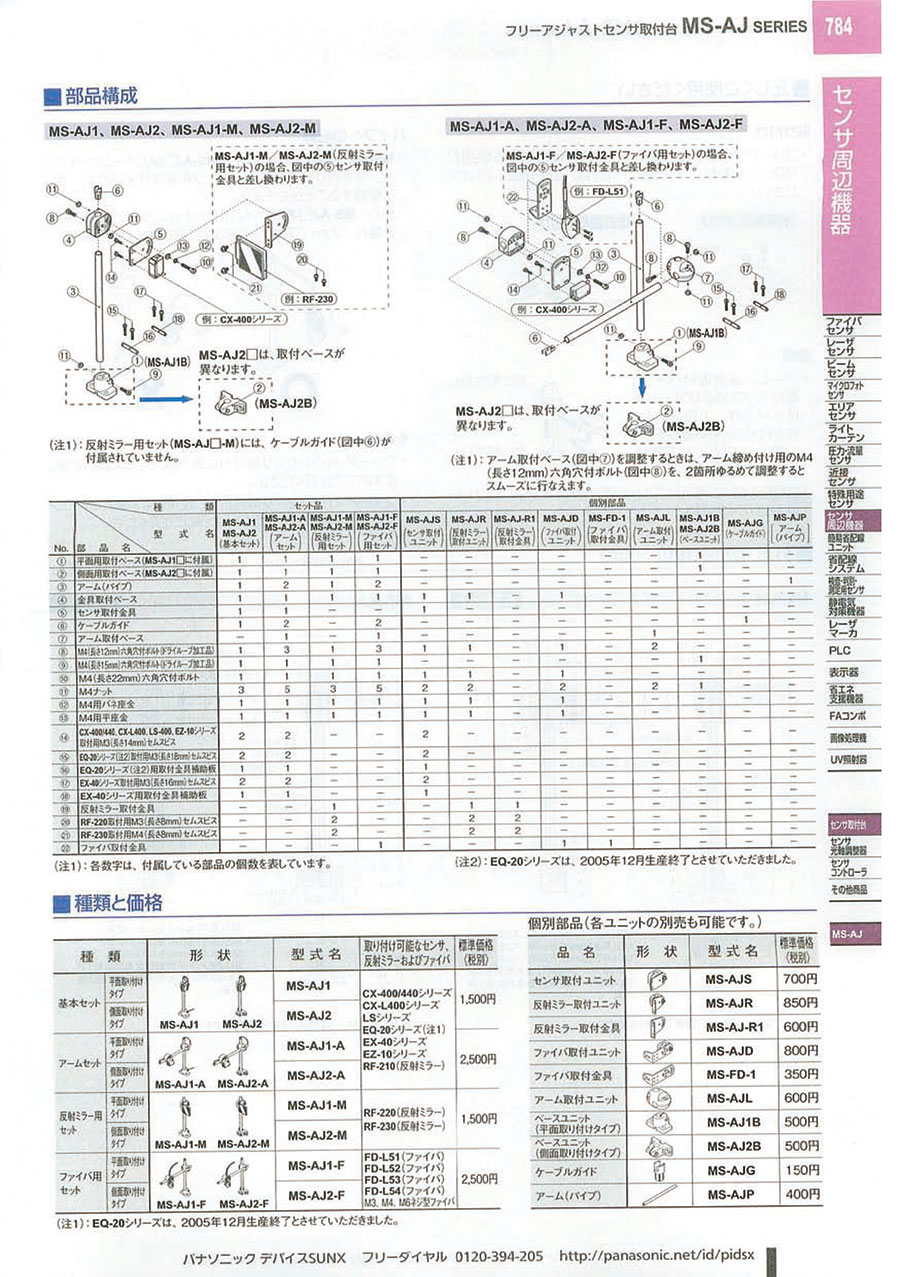

製品仕様

付属品

商品特長詳細

8種類のバリエーション

検出位置の変更・微調整が容易

• センサ設置後に微調整する際も簡単に作業できます。

高さ調節自在

角度調節自在

（注1）：MS-AJ□-F（ファイバ用セット）の場合は、上下角度±20°となります。

平面・側面どちらでも取り付け可能

平面取り付け

MS-AJ1（-□）

側面取り付け

MS-AJ2（-□）

ケーブルはガイドおよびパイプに通してスッキリ配線

（注1）：MS-AJ□-F（ファイバ用セット）の場合、ファイバ部をパイプの中に通さないでください。

注意・禁止事項

取り付け

• フリーアジャストセンサ取付台を機器へ取り付ける場合は、M6ビスを使用し、締め付けトルクは、2N・m以下としてください。

調整

• アーム、金具取付ベース、取付ベースおよびアーム取付ベースは、下図のM4六角穴付ボルトをゆるめることにより、矢印のように調整することができます。
• 調整後のM4六角穴付ベルトの締め付けトルクは、1.2N・m以下としてください。

パイプへの配線

• MS-AJ□（基本セット）およびMS-AJ□-A（アームセット）にセンサを取り付ける場合、ケーブル部はパイプ中へ通して配線することができます。
  但し、MS-AJ□-F（ファイバ用セット）にファイバを取り付ける場合、ファイバ部はパイプの中に通さないでください。

その他

• フリーアジャストセンサ取付台に過大な力を加えると破損しますのでご注意ください。
• フリーアジャストセンサ取付台をご使用になる場合は、センサに過大な振動がかからないようにご注意ください。
