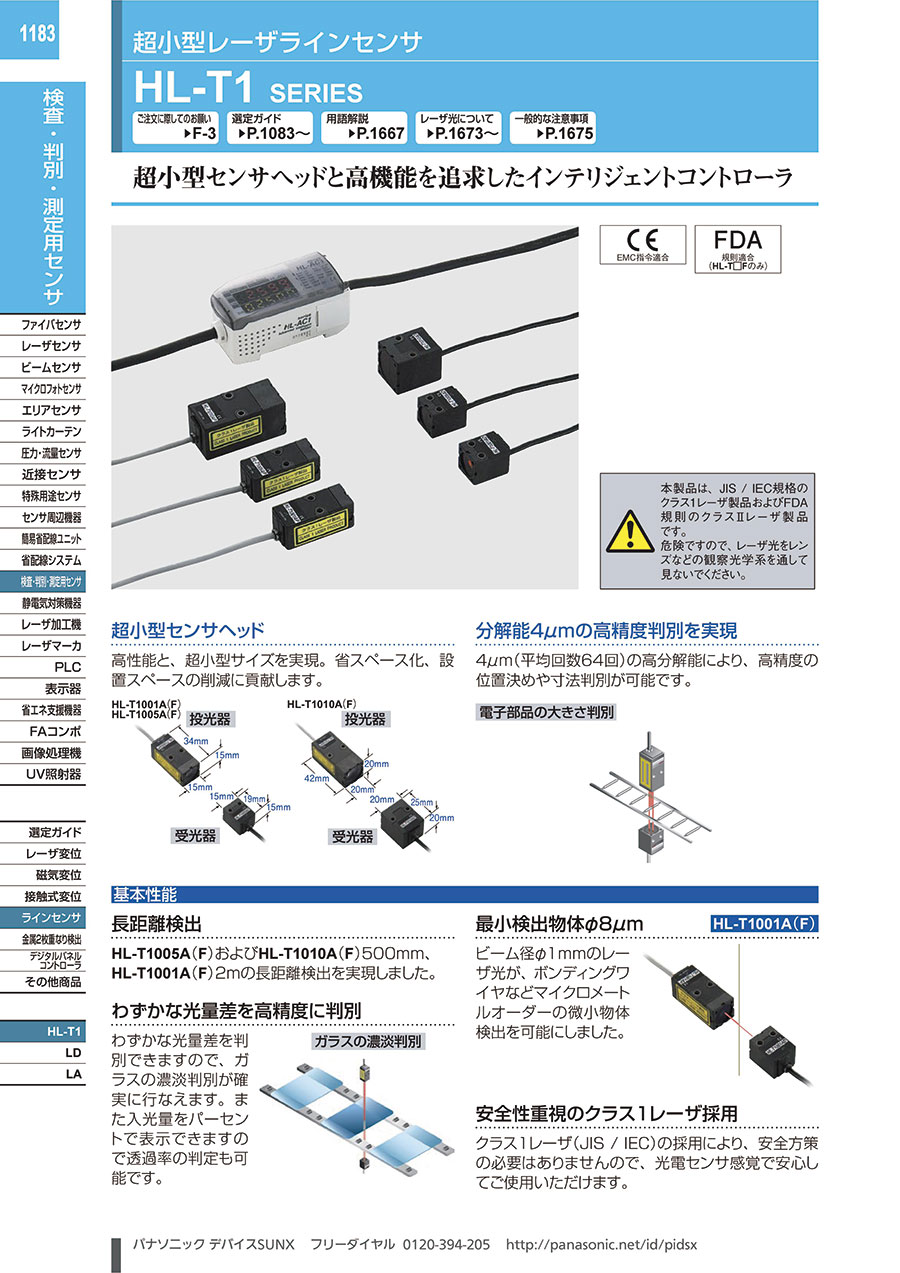

超小型レーザラインセンサ

商品特長詳細

超小型センサヘッドと高機能を追求したインテリジェントコントローラ

CE 、FDA を取得しています。
CE : EMC指令
FDA : HL-T□Fのみ

2台のセンサの演算が可能

コントローラ間に演算ユニット（オプション）を連結するだけで、2台のセンサの演算（加・減算）が可能。デジタルパネルコントローラも必要ありません。

アナログ電流／電圧出力が切り換え可能

アナログ出力は、電流（4～20mA）/電圧（±4V）の2出力を切り換えて使用。モニタフォーカス機能でアナログ電圧出力では±5Vや0～5Vに出力範囲を変更でき、さまざまな接続機器に対応できます。

モニタフォーカス機能

リニア出力の出力範囲（電流4～20mA/電圧±4V）を自由に設定できます。リニア出力の電流/電圧切り換えと併用することにより、さまざまな接続機器の仕様に対応できます。

3方式のティーチングが可能

位置決めティーチング/2点ティーチング/オートマチックティーチングの3方式のティーチングが可能。さまざまな現場の多様な用途に対応します。

優れた操作性を実現

デジタル表示を見ながら十字キーで、すべての設定が簡単に操作できます。

レーザダイオードの劣化をチェック

レーザダイオードの劣化を自己診断します。 劣化（寿命）を検出すると、メインデジタル表示部にエラー表示されます。万一に備えて前もっての対応が可能です。

判別分解能を手軽に確認

分解能表示モードに設定することにより、手軽に分解能が確認できます。分解能を表示することで、しきい値設定の余裕度を簡単に把握でき、検出可否判断が的確に行なえます。

製品仕様

規格表

演算ユニット

（注1）：指定のない測定条件は、使用周囲温度=+20℃です。

コントローラ
2019年7月出荷分より、コントローラHL-AC1（P）をバージョンアップしました。
演算ユニット（HL-AC1-CL）をご使用の場合は、新旧コントローラを混在して使用することはできません。

（注1）：指定のない測定条件は、使用周囲温度=+20℃です。
（注2）：電流／電圧の切り換えは、 コントローラの底面にあるスイッチで行ないます。
（注3）：センサヘッド接続時の代表例です。
（注4）：判定出力およびリニア出力の応答時間は、（測定周期）×（設定平均回数+1）で計算します。
（注5）：演算ユニットが必要です。また、ソフトウェアVer.3以上のコントローラとVer.3未満のコントローラとの組み合わせで使用することはできません。
（注6）：10m以上延長される場合は、CEマーキング対象外となります。
