限定反射型マイクロフォトセンサ（アンプ内蔵） （PM2）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,095円～4,134円
- 税込単価
- 3,405円～4,547円
【特長】・限られた距離空間を検出する限定反射型ですから、安定した検出特性が得ら...
詳細情報を確認する- 形状
- 反射形
- スリット幅 (mm)
- 5
- 検出方法
- 限定反射型
- 発光方法
- 変調光
- 出力形式
- NPN トランジスタオープンコレクタ出力
- 表示灯モード
- 出力ON時点灯
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
外形図
PM2-LH10、PM2-LH10B
PM2-LL10、PM2-LL10B
PM2-LH10-C1、PM2-LH10B-C1
PM2-LF10-C1、PM2-LF10B-C1
PM2-LL10-C1、PM2-LL10B-C1
PM2-LF10、PM2-LF10B
製品仕様
| 項目 | 種類 | コネクタ式 | ケーブル式 | |||||
|---|---|---|---|---|---|---|---|---|
| ヘッドON | フラットON | Lタイプ（ヘッドON） | ヘッドON | フラットON | Lタイプ（ヘッドON） | |||
| 型番 | 入光時ON | PM2-LH10 | PM2-LF10 | PM2-LL10 | PM2-LH10-C1 | PM2-LF10-C1 | PM2-LL10-C1 | |
| 非入光時ON | PM2-LH10B | PM2-LF10B | PM2-LL10B | PM2-LH10B-C1 | PM2-LF10B-C1 | PM2-LL10B-C1 | ||
| 検出距離 | 2.5～8mm（中心5mm）（15×15mm白色無光沢紙にて）（注2） | |||||||
| 最小検出物体 | φ0.05mm銅素線（設定距離5mmにて） | |||||||
| 応差（ヒステリシス） | 動作距離の20%以下（15×15mm白色無光沢紙にて） | |||||||
| 繰り返し精度（検出軸に直角方向） | 0.08mm以下（注3） | |||||||
| 電源電圧 | 5～24V DC±10% リップルP-P5%以下 | |||||||
| 消費電流 | 平均値：25mA以下、尖頭値：80mA以下 | |||||||
| 出力 | NPNトランジスタ・オープンコレクタ ・最大流入電流：100mA ・印加電圧：30V DC以下（出力-0V間） ・残留電圧：1V以下（流入電流100mAにて） 0.4V以下（流入電流16mAにて） | |||||||
| 過電流保護 | 装備 | |||||||
| 応答時間 | 0.8ms以下 | |||||||
| 動作表示灯 | 赤色LED（出力ON時点灯） | |||||||
| 耐 環 境 性 | 使用周囲温度 | -10～+55℃（但し、結露および氷結しないこと）、保存時：-25～+80℃ | ||||||
| 使用周囲湿度 | 45～85%RH、保存時：45～85%RH | |||||||
| 使用周囲照度 | 白熱ランプ：受光面照度3,500lx以下 | |||||||
| 耐振動 | 耐久10～55Hz 複振幅1.5mm XYZ各方向2時間 | |||||||
| 耐衝撃 | 耐久500m/s2（約50G） XYZ各方向3回 | |||||||
| 投光素子 | 赤外LED（発光ピーク波長：880nm、変調式） | |||||||
| 材質 | ケース：ポリカーボネート、端子部：銅合金（Agメッキ） | ケース：ポリカーボネート、ケーブル固定部：PBT | ||||||
| ケーブル | - | 0.2mm2 3芯キャブタイヤケーブル1m付（注4） | ||||||
| 配線長 | 0.3mm2以上のケーブルにて全長2mまで可能 （2m以上延長する場合は、+V-0V端子間に10μFのコンデンサを接続） | - | ||||||
| 質量 | 本体質量：約4.5g 梱包質量：約85g（10個梱包時） | 本体質量：約4g 梱包質量：約80g （10個梱包時） | 本体質量：約25g 梱包質量：約330g（10個梱包時） | |||||
（注1）：指定のない測定条件は、使用周囲温度＝+23℃です。
（注2）：製品によっては、白色無光沢紙にて最大12.5mmまで検出する場合がありますのでご注意ください。
（注3）：設定距離5mmにおいて15×15mm白色無光沢紙による値です。
（注4）：ケーブル延長はできません。

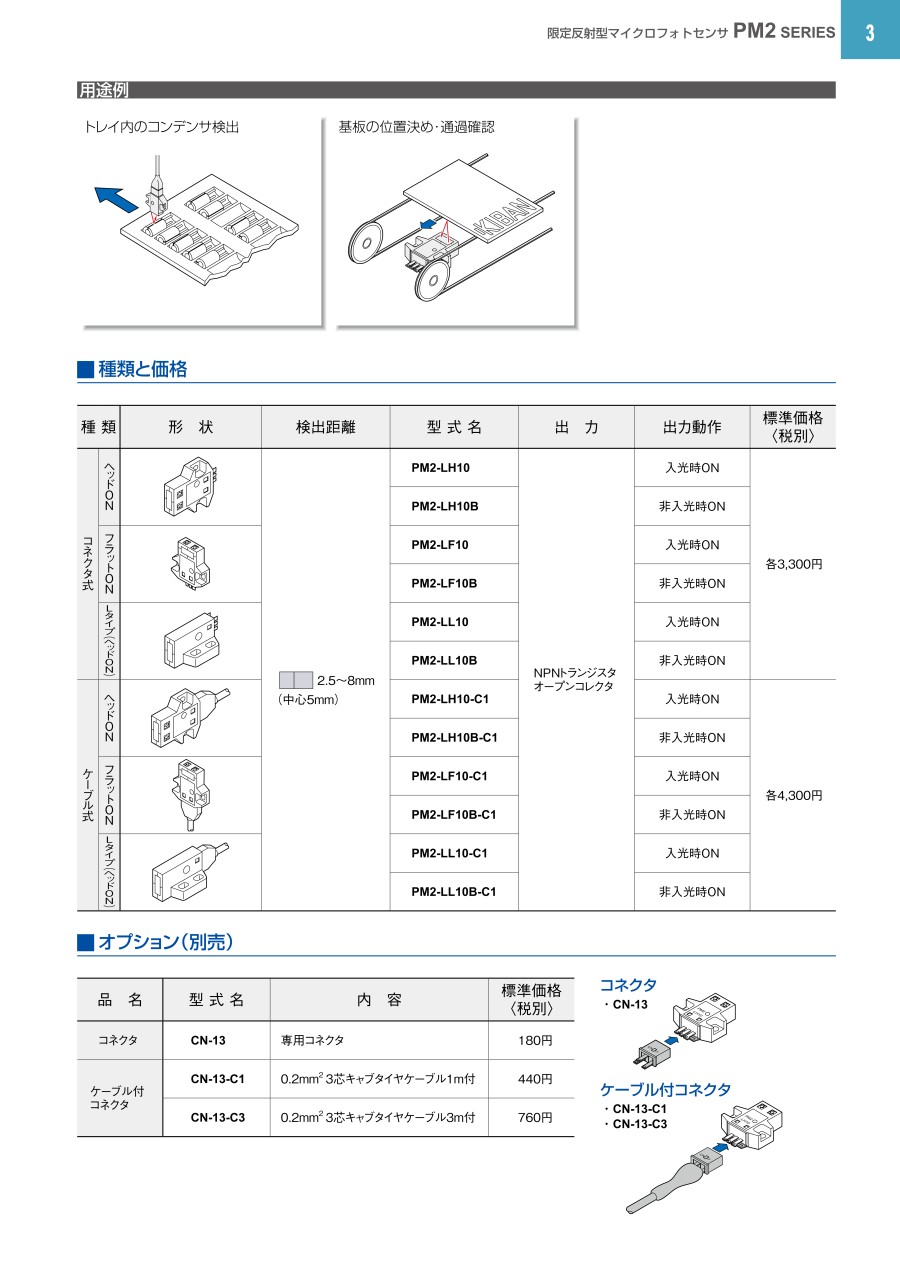

使用例
トレイ内のコンデンサ検出
基板の位置決め・通過確認
商品特長詳細
ケーブル式を用意
面倒なはんだ付け作業は不要。
省スペースと信頼性アップを実現します。
限定反射で安定検出
限られた距離空間を検出する限定反射型ですから、安定した検出特性が得られます。
背景の影響を受けにくい
限定反射型ですから、検出面より30mm以上離れていれば、鏡面物体でも検出に影響しません。
（但し、背景物体は平面で正対していること。円形状や湾曲した背景物体の場合は、検出することがありますのでご注意ください。）
黒っぽいワークも検出可能
高感度ですから、反射率の悪い黒っぽいワークも検出できます。
微小物体も検出
φ0.05mmの銅素線を検出できる高性能です。（最適状態にて）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,297円 ( 3,627円 ) | 在庫品1日目当日出荷可能 |
3,997円 ( 4,397円 ) | 在庫品1日目当日出荷可能 |
3,095円 ( 3,405円 ) | 在庫品1日目当日出荷可能 |
4,007円 ( 4,408円 ) | 6日目 |
3,997円 ( 4,397円 ) | 在庫品1日目当日出荷可能 |
3,289円 ( 3,618円 ) | 在庫品1日目当日出荷可能 |
4,007円 ( 4,408円 ) | 4日目 |
3,345円 ( 3,680円 ) | 在庫品1日目当日出荷可能 |
4,134円 ( 4,547円 ) | 6日目 |
3,289円 ( 3,618円 ) | 在庫品1日目当日出荷可能 |
3,997円 ( 4,397円 ) | 6日目 |
詳細情報
基本情報
【特長】
・限られた距離空間を検出する限定反射型ですから、安定した検出特性が得られます。
・限定反射型ですから、検出面より30mm以上離れていれば、鏡面物体でも検出に影響しません。
・但し、背景物体は平面で正対していること。
・円形状や湾曲した背景物体の場合は、検出することがありますのでご注意ください。
・高感度ですから、反射率の悪い黒っぽいワークも検出できます。
・面倒なはんだ付け作業は不要。
・省スペースと信頼性アップを実現します。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
