リークセンサ用簡易省配線ユニット
- 通常単価(税別)
- 24,463円
- 税込単価
- 26,909円
省配線！リークセンサを最大8台接続可能！【特長】・リークセンサの配線に適した省...
詳細情報を確認する- 出力
- リレー接点1a
- ケーブル長 (m)
- 2
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
閲覧中の商品と併せてご検討ください
EX-FC1の仕様・寸法情報
商品情報
外形図

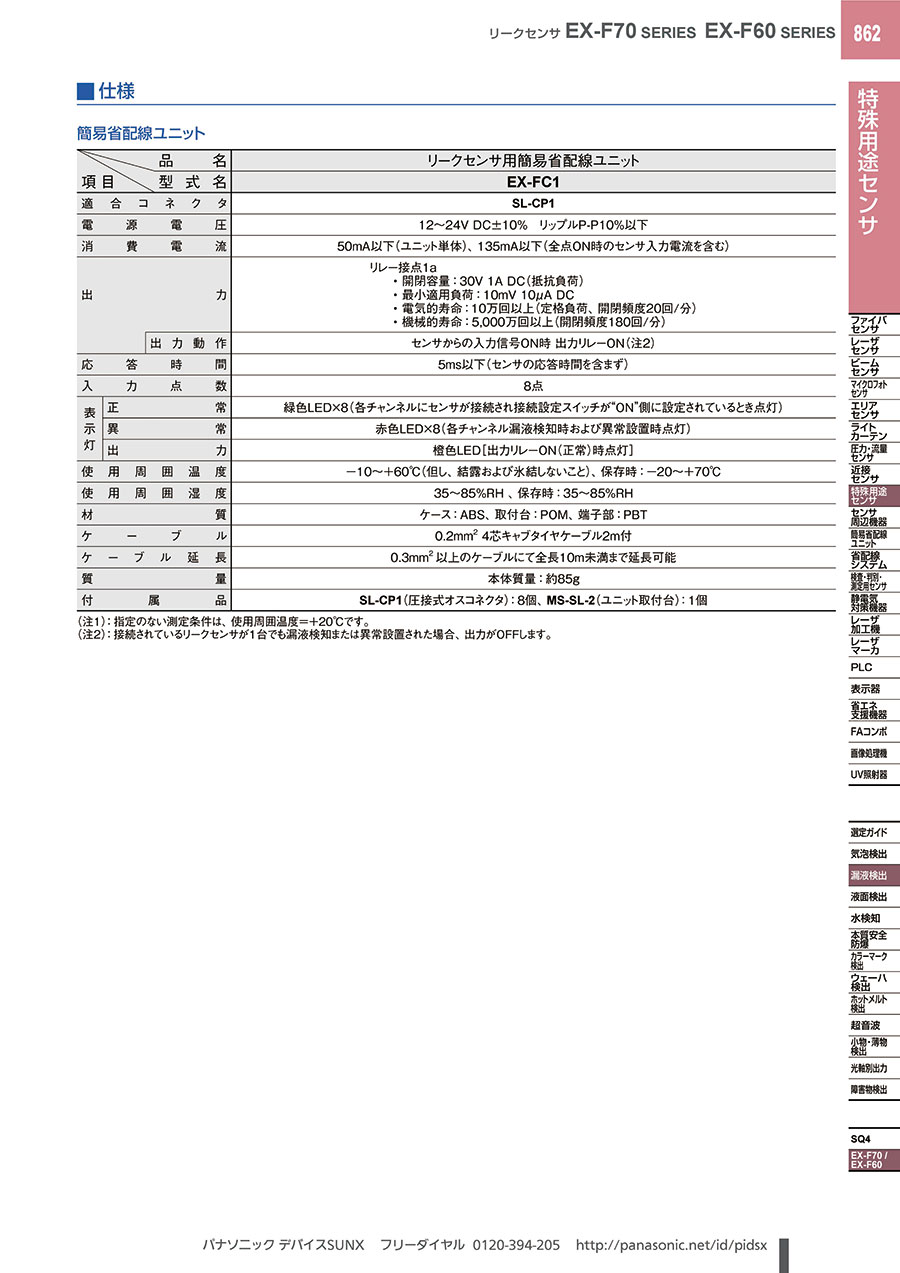

製品仕様
| 型番 | EX-FC1 | |
|---|---|---|
| 適合コネクタ | SL-CP1 | |
| 電源電圧 | 12～24V DC±10% リップルP-P10%以下 | |
| 消費電流 | 50mA以下（ユニット単体）、135mA以下（全点ON時のセンサ入力電流を含む） | |
| 出力 | リレー接点1a ・開閉容量：30V 1A DC（抵抗負荷） ・最小適用負荷：10mV 10μA DC ・電気的寿命：10万回以上（定格負荷、開閉頻度20回/分） ・機械的寿命：5,000万回以上（開閉頻度180回/分） | |
| 出力 | 出力動作 | センサからの入力信号ON時 出力リレーON（注2） |
| 応答時間 | 5ms以下（センサの応答時間を含まず） | |
| 入力点数 | 8点 | |
| 表示灯 | 正常 | 緑色LED×8（各チャンネルにセンサが接続され接続設定スイッチが"ON"側に設定されているとき点灯） |
| 異常 | 赤色LED×8（各チャンネル漏液検知時および異常設置時点灯） | |
| 出力 | 橙色LED［出力リレーON（正常）時点灯］ | |
| 使用周囲温度 | -10～+60℃（但し、結露および氷結しないこと）、保存時：-20～+70℃ | |
| 使用周囲湿度 | 35～85%RH、保存時：35～85%RH | |
| 材質 | ケース：ABS、取付台：POM、端子部：PBT | |
| ケーブル | 0.2mm2 4芯キャブタイヤケーブル2m付 | |
| ケーブル延長 | 0.3mm2以上のケーブルにて全長10m未満まで延長可能 | |
| 質量 | 本体質量：約85g | |
| 付属品 | SL-CP1（圧接式オスコネクタ）：8個、MS-SL-2（ユニット取付台）：1個 | |
（注1）：指定のない測定条件は、使用周囲温度=+20℃です。
（注2）：接続されているリークセンサが1台でも漏液検知または異常設置された場合、出力がOFFします。
使用例
取り付け
ユニットを取り付ける場合は、付属のユニット取付台（MS-SL-2）をご使用ください。
ユニット取付台をユニットに取り付ける場合、ユニットのミゾに合わせて差し込み、ユニットストッパがロックするまで移動させてください。
ユニット取付台の取り付け箇所は、ユニットの向きが変えられるように2箇所ありますので、どちらか1箇所をご使用ください。
取り付け方法1
取り付け方法2
接続
- 圧接式オスコネクタSL-CP1の取り付けおよび取り外しは、必ず電源を切った状態で行なってください。
- 誤配線をすると故障の原因となります。
- 圧接式オスコネクタSL-CP1の端子No.（4）は、使用しません。誤って端子No.（4）に接続しないようご注意ください。
また、使用しない線がある場合は、絶縁処理を行なってください。
- ケーブルを接続したSL-CP1を持って、EX-FC1のコネクタに奥までしっかりと差し込んでください。
取り外し方法
- SL-CP1を持って、EX-FC1から水平方向に引き抜いてください。
（注1）：ケーブルを持って引っ張ると、ケーブルが断線するおそれがありますので、ご注意ください。
詳細情報
基本情報
省配線！リークセンサを最大8台接続可能！
【特長】
・リークセンサの配線に適した省配線ユニット。
・リークセンサEX-F71/F72、EX-F61/F62用の簡易省配線ユニットです（一般のセンサにも使用できます）。
・最大8台までのリークセンサの出力をOR出力として1出力にまとめることができますので、スッキリした配線が行なえます。
・接続されているリークセンサが1台でも漏液検知または異常設置された場合、出力がOFFします。
・本体W20×H80×D52mmの薄型コンパクトサイズすので、場所を取りません。
・ワンタッチコネクタで簡単接続。
・接続は、付属の圧接式オスコネクタSL-CP1にリークセンサのケーブルのリード線を差し込んで圧接するだけでOK！リード線の被覆をむいて端子加工する手間が省けます。
