プラグ（GD）【1～300個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 90円～84,900円
- 税込単価
- 99円～93,390円
GDプラグは、ANSI B2.2に規格されているアメリカ標準ドライツール管用ネ...
詳細情報を確認する商品情報
GOSHOプラグ（GD）の商品概要
外形図
| 呼びと ねじ山数 | 基準径 | 六角穴 | 長さ | K | E | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 外径 D | 有効径 D1 | a | B | m | l | 約 | 最小 | |||
| 位置 | 許容差 | 最大 | 最小 | 最小 | ||||||
| GD 1/16-27 | 7.779 | 7.142 | 4.06 | ±0.9 | 4.03 | 3.97 | 3.1 | 7.9 | 1 | 1.5 |
| GD 1/8-27 | 10.127 | 9.489 | 4.1 | ±0.9 | 4.83 | 4.76 | 3.5 | 7.9 | 1 | 1.5 |
| GD 1/4-18 | 13.489 | 12.487 | 5.79 | ±1.4 | 6.43 | 6.35 | 5.6 | 11.1 | 1.3 | 1.5 |
| GD 3/8-18 | 16.928 | 15.926 | 6.09 | ±1.4 | 8.03 | 7.94 | 6 | 11.7 | 1.3 | 1.5 |
| GD 1/2-14 | 21.124 | 19.772 | 8.12 | ±1.8 | 9.63 | 9.53 | 6.4 | 15.5 | 1.8 | 2.3 |
| GD 3/4-14 | 26.469 | 25.117 | 8.61 | ±1.8 | 14.42 | 14.29 | 7.9 | 15.8 | 1.8 | 2.3 |
| GD 1"-11 | 33.107 | 31.461 | 10.16 | ±2.2 | 16.03 | 15.88 | 9.6 | 19.6 | 2.2 | 3 |
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
987円 ( 1,086円 ) | 1日目 |
220円 ( 242円 ) | 1日目 |
120円 ( 132円 ) | 在庫品1日目当日出荷可能 |
90円 ( 99円 ) | 1日目 |
839円 ( 923円 ) | 1日目 |
249円 ( 274円 ) | 3日目 |
1,342円 ( 1,476円 ) | 1日目 |
246円 ( 271円 ) | 在庫品1日目当日出荷可能 |
84,900円 ( 93,390円 ) | 10日目 |
詳細情報
基本情報
GDプラグは、ANSI B2.2に規格されているアメリカ標準ドライツール管用ネジ（NPTF）に準じた基準径位置をもった一般ドライツールタイプのプラグです。互省製作所のGD型プラグは、このNPTFを採用しているため、密封剤を用いなくてもすぐれた強さと、耐密性が得られる、完全なはめ合い長さをもつドライツールタイプの六角穴付きプラグです。
【特長】
・ドライシールねじ形状のNTPFはシール材なしで、テーパー穴を確実にシール。
・プラグのメネジはNPTFねじ規格用あり。
・NPTとの違いはねじ山頂点の規定であり、NPTFは気密性が高く、NPTメネジ山の場合は気密が保てない。
ご注意
- 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。

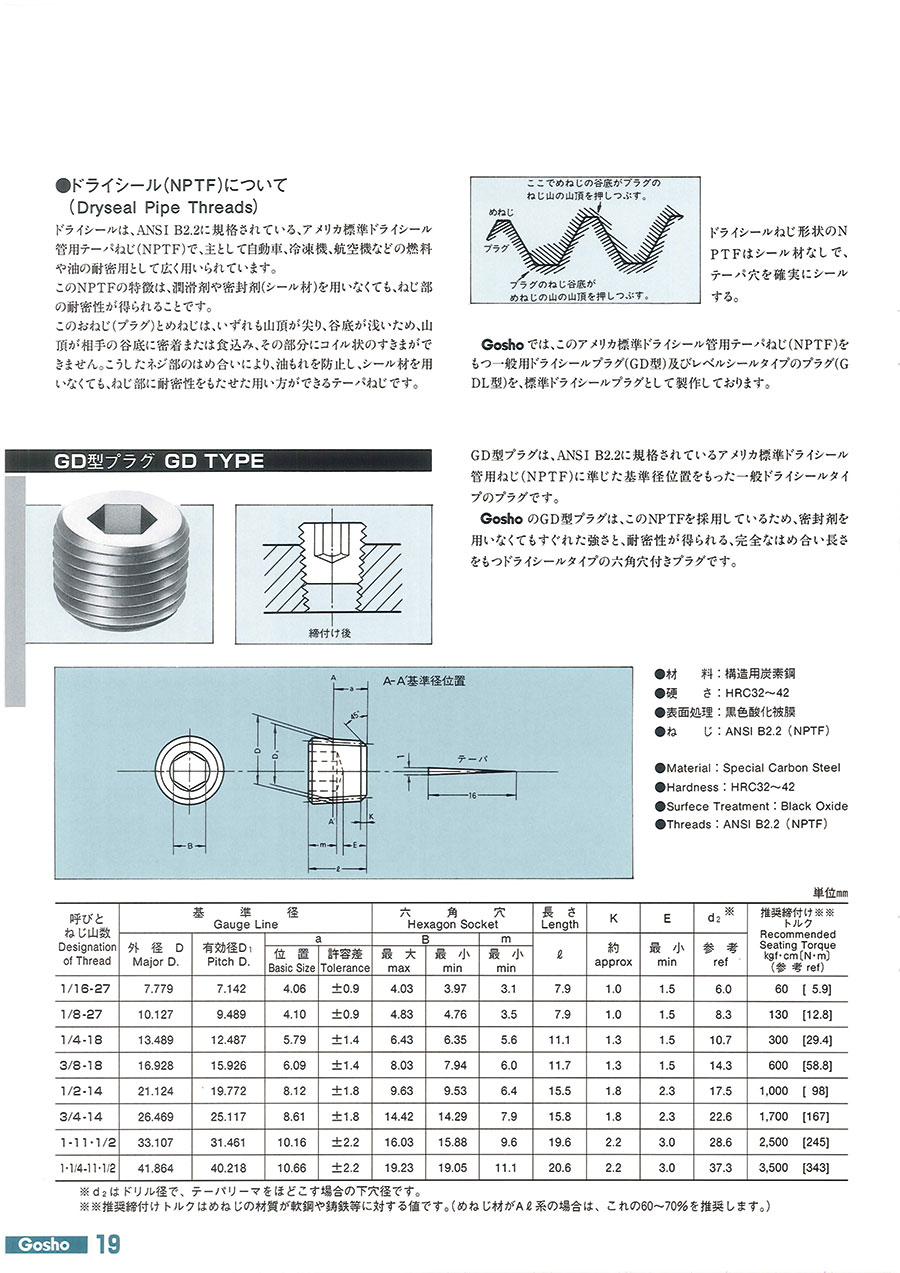

カタログ
