プラグ（GM）【1～500個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 63円～98,528円
- 税込単価
- 69円～108,381円
互省製作所製レベルシールドタイプ（面一型）のスクリュープラグ。【特長】・プラグ...
詳細情報を確認する商品情報
GOSHOプラグ（GM）の商品概要

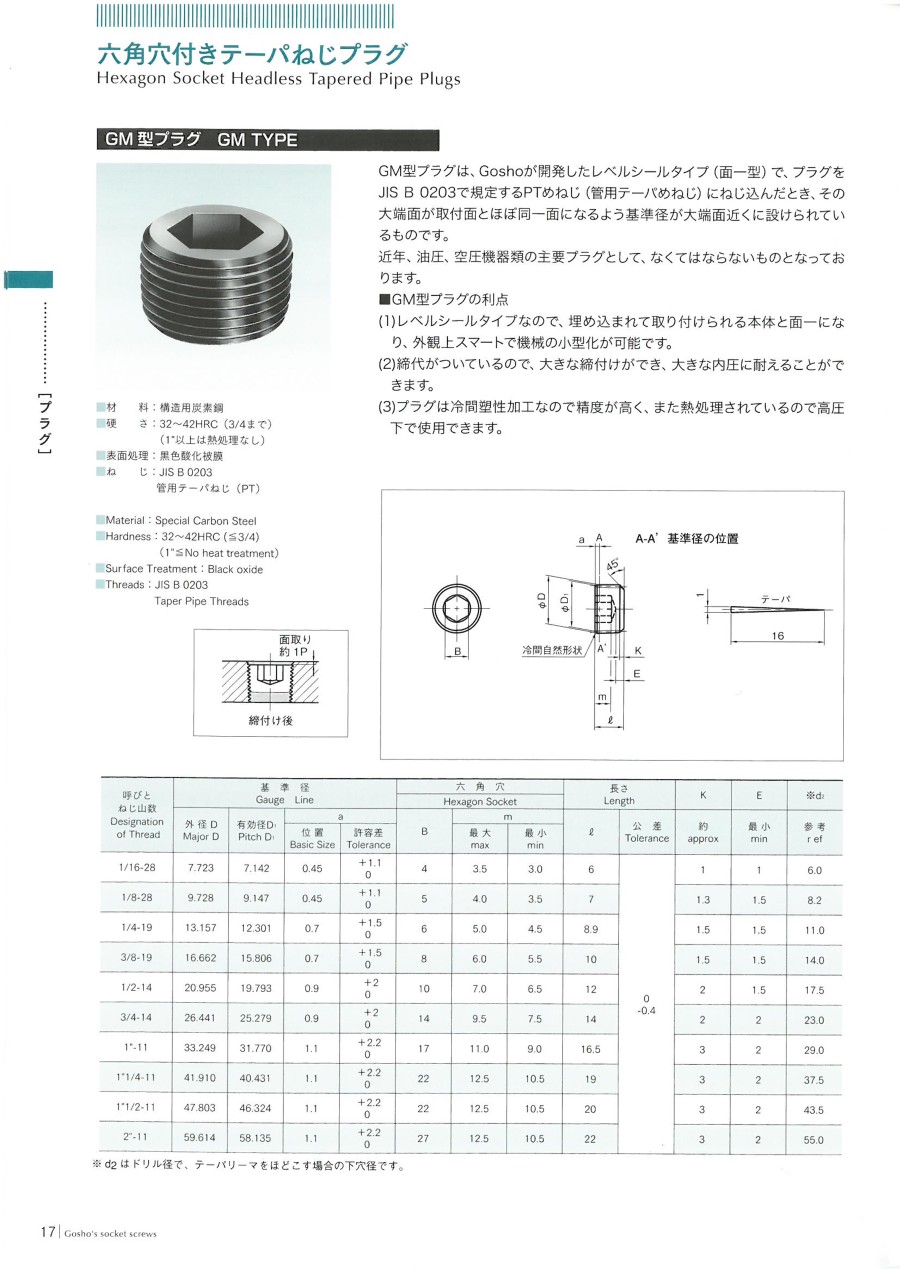

外形図
| 呼びと ねじ山数 | 基準径 | 六角穴 | 長さ | K | E | d2 | 推奨締付けトルク | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外径 D | 有効径 D1 | a | B | m | l | 約 | 最小 | 参考 | kgf・cm [N・m] | |||
| 位置 | 許容差 | 最大 | 最小 | |||||||||
| GM1/16-28 | 7.723 | 7.142 | 0.45 | +1.1 0 | 4 | 3.5 | 3 | 6 | 1 | 1 | 6 | 60 [5.9] |
| GM1/8-28 | 9.728 | 9.147 | 0.45 | +1.1 0 | 5 | 4 | 3.5 | 7 | 1.3 | 1.5 | 8.2 | 130 [12.8] |
| GM1/4-19 | 13.157 | 12.301 | 0.7 | +1.5 0 | 6 | 5 | 4.5 | 8.9 | 1.5 | 1.5 | 11 | 300 [29.4] |
| GM3/8-19 | 16.662 | 15.806 | 0.7 | +1.5 0 | 8 | 6 | 5.5 | 10 | 1.5 | 1.5 | 14 | 600 [58.8] |
| GM1/2-14 | 20.955 | 19.793 | 0.9 | +2 0 | 10 | 7 | 6.5 | 12 | 2 | 1.5 | 17.5 | 1,000 [98] |
| GM3/4-14 | 26.441 | 25.279 | 0.9 | +2 0 | 14 | 9.5 | 7.5 | 14 | 2 | 2 | 23 | 1,700 [167] |
| GM1"-11 | 33.249 | 31.77 | 1.1 | +2.2 0 | 17 | 11 | 9 | 16.5 | 3 | 2 | 29 | 2,500 [245] |
| GM1"・1/4-11 | 41.910 | 40.431 | 1.1 | +2.2 0 | 22 | 12.5 | 10.5 | 19 | 3 | 2 | 37.5 | 3,500 [343] |
| GM1"・1/2-11 | 47.803 | 46.324 | 1.1 | +2.2 0 | 22 | 12.5 | 10.5 | 20 | 3 | 2 | 43.5 | 5,000 [490] |
| GM2"-11 | 59.614 | 58.135 | 1.1 | +2.2 0 | 27 | 12.5 | 10.5 | 22 | 3 | 2 | 55 | 7,000 [687] |
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
678円 ( 746円 ) | 在庫品1日目当日出荷可能 |
3,498円 ( 3,848円 ) | 在庫品1日目当日出荷可能 |
2,041円 ( 2,245円 ) | 1日目 |
117円 ( 129円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
63円 ( 69円 ) | 在庫品1日目当日出荷可能 |
78円 ( 86円 ) | 1日目 |
7,146円 ( 7,861円 ) | 1日目 |
636円 ( 700円 ) | 在庫品1日目当日出荷可能 |
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
17,637円 ( 19,401円 ) | 10日目 |
57,497円 ( 63,247円 ) | 10日目 |
33,188円 ( 36,507円 ) | 10日目 |
230円 ( 253円 ) | 1日目 |
110円 ( 121円 ) | 1日目 |
96円 ( 106円 ) | 在庫品1日目当日出荷可能 |
98,528円 ( 108,381円 ) | 10日目 |
19,295円 ( 21,225円 ) | 10日目 |
26,283円 ( 28,911円 ) | 15日目 |
202円 ( 222円 ) | 1日目 |
102円 ( 112円 ) | 1日目 |
76円 ( 84円 ) | 在庫品1日目当日出荷可能 |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
618円 ( 680円 ) | 在庫品1日目当日出荷可能 |
127円 ( 140円 ) | 1日目 |
17,637円 ( 19,401円 ) | 10日目 |
57,497円 ( 63,247円 ) | 10日目 |
33,188円 ( 36,507円 ) | 10日目 |
14,661円 ( 16,127円 ) | 10日目 |
18,000円 ( 19,800円 ) | 10日目 |
15,803円 ( 17,383円 ) | 1日目 |
98,528円 ( 108,381円 ) | 10日目 |
19,295円 ( 21,225円 ) | 10日目 |
26,283円 ( 28,911円 ) | 10日目 |
916円 ( 1,008円 ) | 在庫品1日目当日出荷可能 |
225円 ( 248円 ) | 3日目 |
207円 ( 228円 ) | 在庫品1日目当日出荷可能 |
1,425円 ( 1,568円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 1日目 |
詳細情報
基本情報
互省製作所製レベルシールドタイプ（面一型）のスクリュープラグ。
【特長】
・プラグをJISB0203でPTめねじ（管用テーパーねじ）に、ねじ込む。
・その両端面が取付面とほぼ同一面になるよう基準値径が、大端面近くに設けられている。
・レベルシールタイプで、埋込まれて取り付けられる本体と面一。
・外観上スマートで機械の小型化が可能。
・締代が付いているので、大きな締付けができ大きな内圧に耐えることが可能。
【用途】
・プラグは冷間塑性加工なので精度が高く、また熱処理されているので高圧下での使用に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
