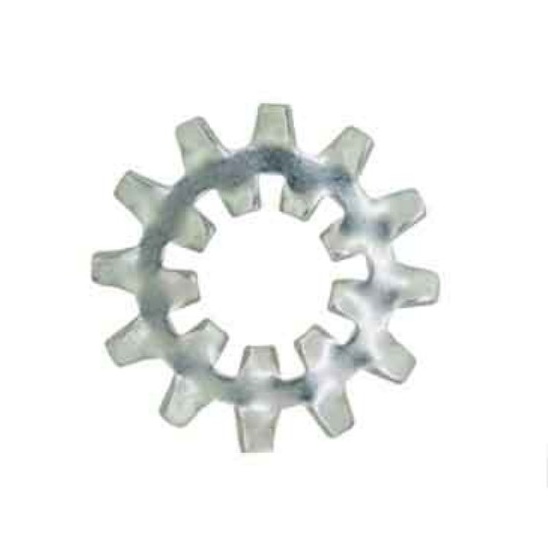

歯付座金（内外歯形）（スチール、三価ホワイト）
未確定：候補が6型番あります。
詳細情報
基本情報
【種類】歯付座金（菊座）。
【材質】スチール。
【販売単位】箱・パック。
【材質】スチール、S65C。
【内径d（mm）】3.2、4.3、5.3、6.4、8.4、10.5。
【ねじの呼び（M）】3、4、5、6、8、10。
【厚さt（mm）】0.45、0.6、0.8、0.9。
【外径D（mm）】6.5、8.5、10、11、15、18。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
商品概要
外形図
単位:mm
| サイズNo. | 適用するねじ径 | ｄ | D | t | 歯数 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| メー卜ル | インチ | 基本寸法 | 寸法差 | 基本寸法 | 寸法差 | 基本寸法 | 寸法差 | 内歯径 | 外歯径 | |
| ABW-3 | 3 | - | 3.3 | +0.2 0 | 13.5 | 0 -0.5 | 0.5 | ±0.03 | 6 | 10 |
| ABW-4 | 4 | - | 4.3 | +0.2 0 | 15 | 0 -0.5 | 0.6 | ±0.04 | 8 | 12 |
| ABW-5 | 5 | - | 5.3 | 15 | 0.6 | 8 | 12 | |||
| ABW-6 | 6 | - | 6.4 | +0.3 0 | 17.5 | 0.8 | ±0.05 | 9 | 12 | |
| ABW-8 | 8 | - | 8.4 | 22.5 | 0 -0.6 | 0.9 | 9 | 12 | ||
| ABW-10 | 10 | - | 10.5 | +0.4 0 | 26 | 1 | ±0.055 | 9 | 14 | |
商品担当おすすめ
近江ＯＦＴ
歯付座金 内外歯形 TLWIEシリーズ
平和発條
JIS歯付き座金
オチアイ
歯付き座金 内歯形
歯付座金（内外歯形）（スチール、三価ホワイト）のレビュー
照明装置の部品に使用
3
3.02018/07/31
照明装置の部品としてノブとあわせて本体のケースに使っています。照明装置を作るうえでお手ごろだったため購入しています。歯の...もっと読む
0人が参考にしています。
