油だけではなく、水や薬液の漏れ、または機械の中に外からほこりや土砂が侵入するの...
詳細情報を確認する

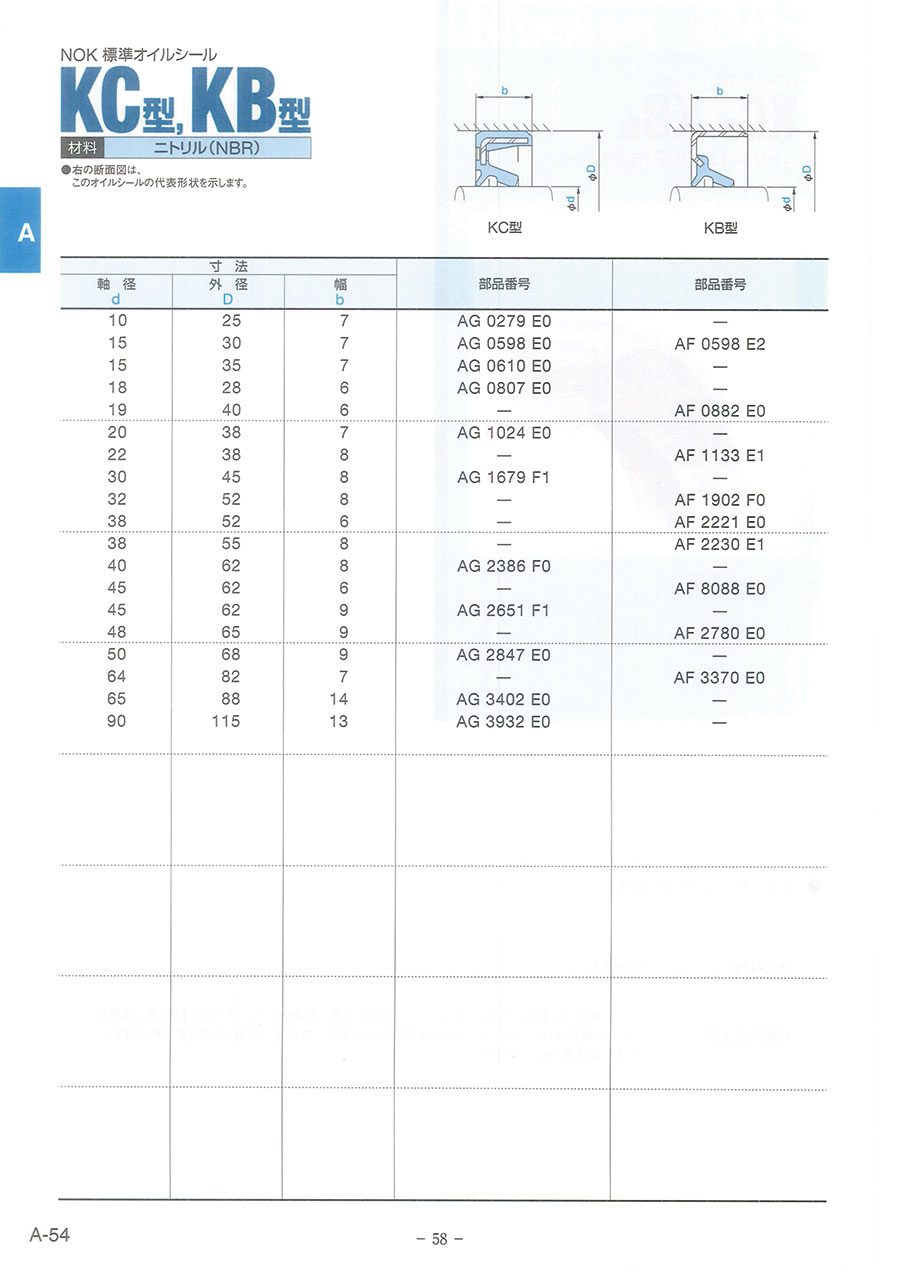

KB型の断面図(断面図はこのオイルシールの代表形状を示す)
リップ材料 : NOK A727
特別の注文
この寸法表に記載されていないオイルシール、または寸法表に記載されていても標準・専用材料と異なる材料(ゴム、金属環、ばね)のオイルシールをお求めの場合は、新たに成形型が必要となる場合がある。
| 寸 法 | 部品番号 | ||
|---|---|---|---|
| 軸径 d | 外径 D | 幅 b | KB型 |
| 10 | 25 | 7 | - |
| 15 | 30 | 7 | AF 0598 E2 |
| 15 | 35 | 7 | - |
| 18 | 28 | 6 | - |
| 19 | 40 | 6 | AF 0882 E0 |
| 20 | 38 | 7 | - |
| 22 | 38 | 8 | AF 1133 E1 |
| 30 | 45 | 8 | - |
| 32 | 52 | 8 | AF 1902 F0 |
| 38 | 52 | 6 | AF 2221 E0 |
| 38 | 55 | 8 | AF 2230 E1 |
| 40 | 62 | 8 | - |
| 45 | 62 | 6 | AF 8088 E0 |
| 45 | 62 | 9 | - |
| 48 | 65 | 9 | AF 2780 E0 |
| 50 | 68 | 9 | - |
| 64 | 82 | 7 | AF 3370 E0 |
| 65 | 88 | 14 | - |
| 90 | 115 | 13 | - |
1959年にはまだ誰も解明していなかった「オイルシールの摩擦と密封に関する潤滑理論」を世界に先がけて発表するなど、
理論的な裏付けに基づく独自の技術を確立し、さらにその絶え間ない技術革新と硬度な管理水準によって、
つねに安定した品質とすぐれた機能を持ち併せた製品群を提供しつづけてきました。
油だけではなく、水や薬液の漏れ、または機械の中に外からほこりや土砂が侵入するのを防ぐオイルシール。
【特長】
・シール対象物がグリースで、他方に軽微なダストがある場合に使用する。
・V形オイルシールを2個使用する方法もある。
・K型オイルシールは、圧力がかかる箇所には使用できない。
・オイルシールとは一言でいえば、オイル(油)をシールする(封じる)機械要素。
・機械の摩擦部分には、機械を動きやすくするために油を入れている。
・その油が機械の"すきま"から漏れるのを防ぐために、オイルシールが使われている。
【用途】
・グリース用でダストがある場合のシール(圧力のかかる所には使用不可)。
