NOK

標準オイルシール VB型

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 218円～5,867円

税込単価: 240円～6,454円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

NOK

標準オイルシール VC型

4.6

通常価格(税別)： 236円 (税込価格：260円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

NOK

標準オイルシール SB型

4.3

通常価格(税別)： 245円 (税込価格：270円)

通常出荷日：在庫品1日目

オイルシールとは一言でいえば、オイル（油）をシールする（封じる）機械要素。【特...

詳細情報を確認する

摺動面
軸
密封対象液
潤滑油 / 水 / グリ-ス / アルコール
シール材質
ニトリルゴム
シール外周部材質
金属
環境・用途
耐磨耗
ダストリップ
なし
装着方法
軸端からのみ
ハウジング溝
なし
二液分離
なし

未確定：候補が130型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

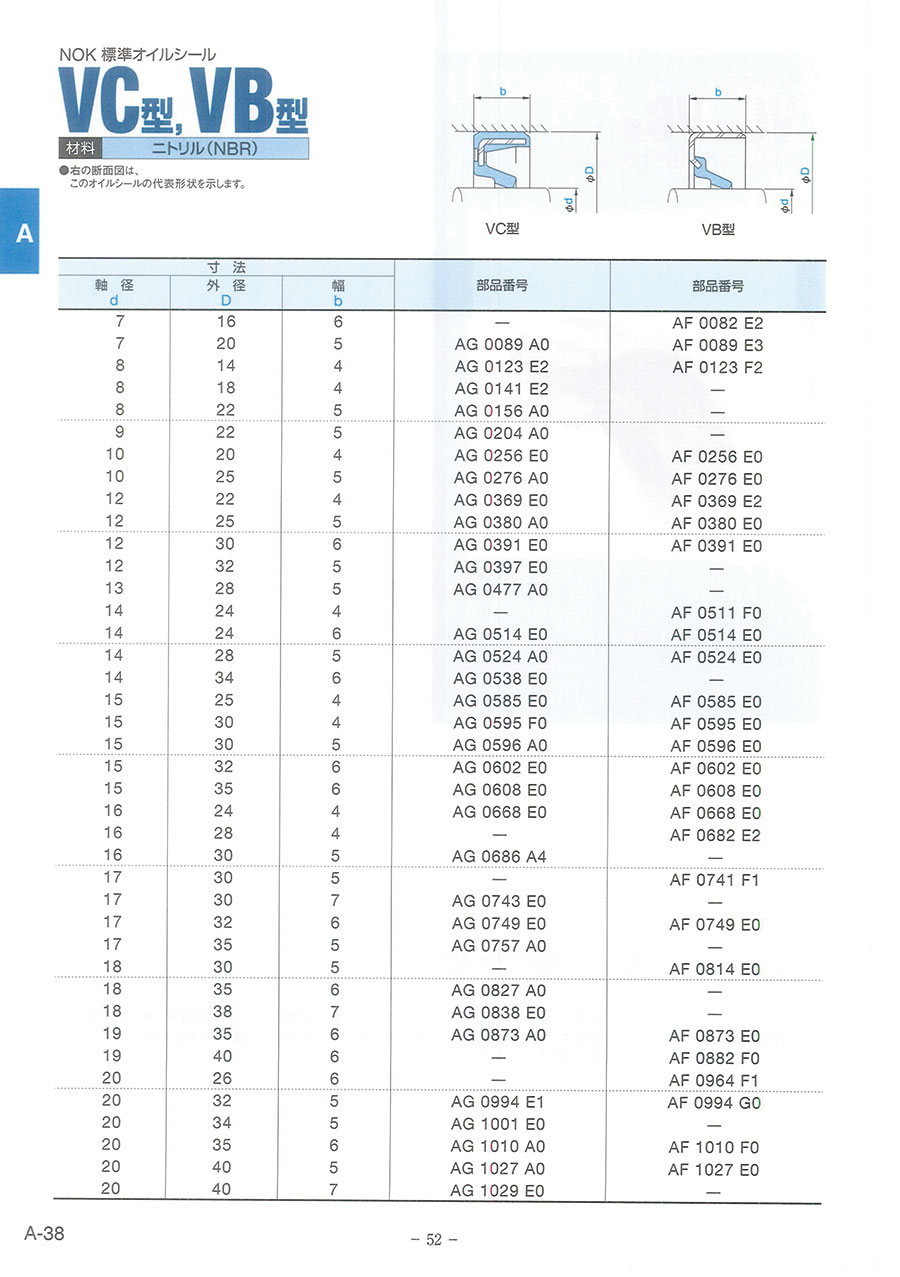

NOK 標準オイルシール VB型の断面図と寸法

NOK 標準オイルシール VB型の断面図

寸法			部品番号
軸径 d	外径 D	幅 b	部品番号
7	16	6	AF 0082 E2
7	20	5	AF 0089 E3
8	14	4	AF 0123 F2
8	18	4	-
8	22	5	-
9	22	5	-
10	20	4	AF 0256 E0
10	25	5	AF 0276 E0
12	22	4	AF 0369 E2
12	25	5	AF 0380 E0
12	30	6	AF 0391 E0
12	32	5	-
