ステンレス鋼製 2圧縮リング方式 V-Lok （ハーフユニオン）

外形図

NPT／R

UNF

NPT／UNF（Oリングシール）

G（ソフトシール）

G（メタルシール）

製品仕様

概要

V-Lokチューブスコネクター®は4つの部品で構成されています。
1. ボディ 2. フロントリング 3. バックリング 4. ナット

ステンレス鋼チューブ最高使用圧力（表1）

インチサイズ

ミリサイズ

温度上昇と圧力低下係数（表2）

高温での最高使用圧力を決定するためには、表1の最高使用圧力と表2の係数の積を計算します。

ガス配管用チューブ（表3）

ガス配管では、より厚肉のチューブを使用して下さい。各チューブの最小呼び肉厚については表3を参照して下さい。

注1）表1は、チューブ肉厚より算出した最高使用圧力です。
  適用法規（高圧ガス保安法等）によっては、継手最高使用圧力は、この表より制限されますので、ご使用設備の適用法規や規格を考慮の上、ご使用願います。
注2）400℃を超えて長時間ご使用される場合は、著しくシール性が低下する可能性があります。

エアー、窒素、ヘリウム等の不活性ガス及び継手部品を腐食させないガス、液体、スチーム。

参照規格

シール方法（Gねじ側）
注意：ガスケットについては、Gねじのサイズを確認の上、別途ご発注をお願いします。

規格表

NPT：チューブ（ミリサイズ）とNPTおねじ

"D"-寸法は最小穴径です。

NPT：チューブ（インチサイズ）とNPTおねじ

"D"-寸法は最小穴径です。

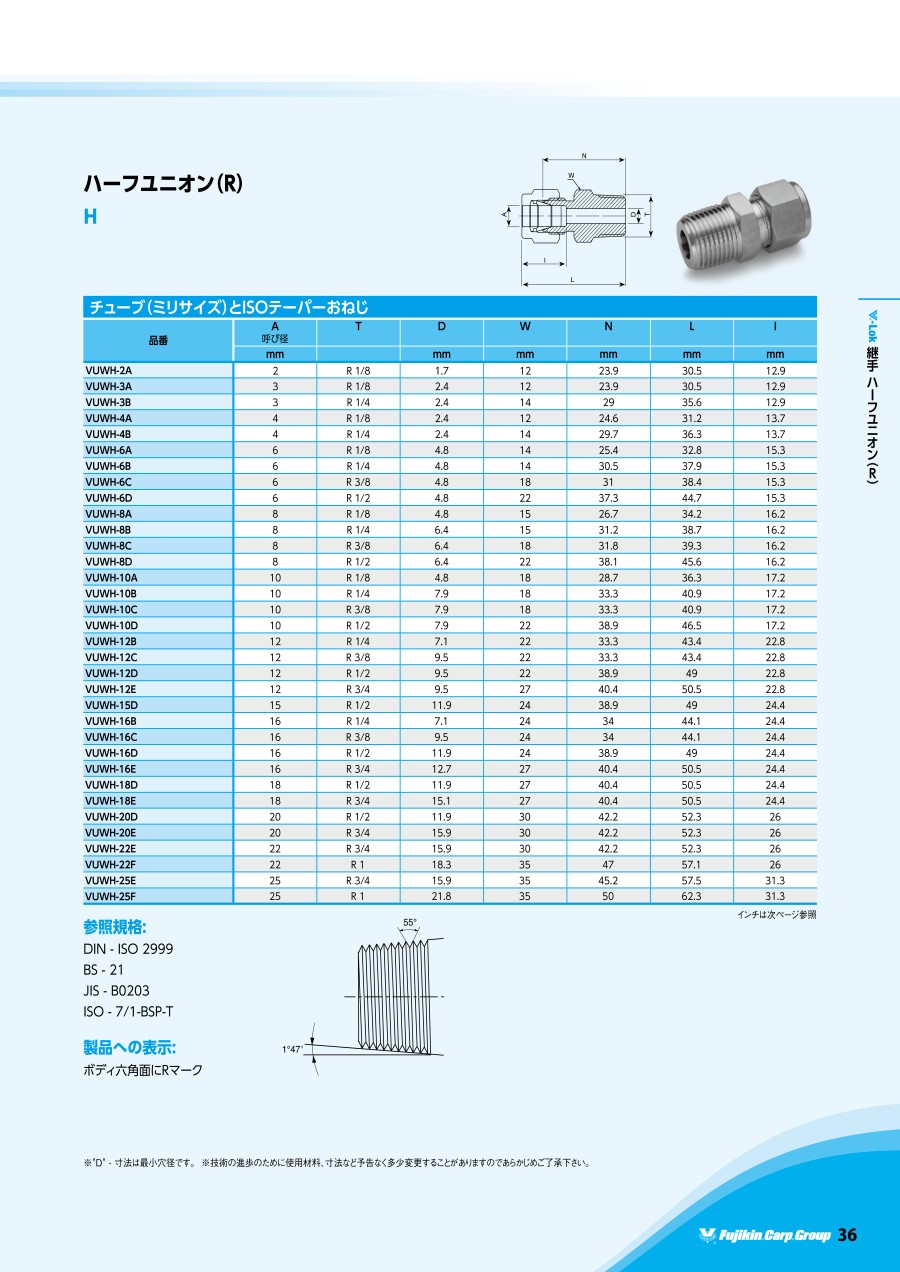

R：チューブ（ミリサイズ）とISOテーパーおねじ

"D"-寸法は最小穴径です。

R：チューブ（インチサイズ）とISOテーパーおねじ

"D"-寸法は最小穴径です。

G：チューブ（ミリサイズ）とISO平行おねじ（ソフトシール）

※"D"-寸法は最小穴径です。

G：チューブ（インチサイズ）とISO平行おねじ（ソフトシール）

"D"-寸法は最小穴径です。

G：チューブ（ミリサイズ）とISO平行おねじ（メタルシール）

"D"-寸法は最小穴径です。

UNF：チューブ（インチサイズ）とSAE/MS平行おねじ※

※SAE J1926とMS16142 による。
※※Oリングはフッ素ゴム、硬度90を使用。
"D"-寸法は最小穴径です。

NPT：チューブ（インチサイズ）とOリングシールNPTおねじ

"D"-寸法は最小穴径です。

UNF：チューブ（インチサイズ）とOリングシールUNFおねじ

※※Oリングはニトリルゴム、硬度70を使用。
"D"-寸法は最小穴径です。

※技術の進歩のために使用材料、寸法など予告なく多少変更することがありますのであらかじめご了承下さい。
