ステンレス鋼製 2圧縮リング方式 V-Lok （ストレートユニオン）

外形図

製品仕様

概要

V-Lokチューブスコネクター®は4つの部品で構成されています。
1. ボディ 2. フロントリング 3. バックリング 4. ナット

ステンレス鋼チューブ最高使用圧力（表1）

インチサイズ

ミリサイズ

温度上昇と圧力低下係数（表2）

高温での最高使用圧力を決定するためには、表1の最高使用圧力と表2の係数の積を計算します。

ガス配管用チューブ（表3）

ガス配管では、より厚肉のチューブを使用して下さい。各チューブの最小呼び肉厚については表3を参照して下さい。

注1）表1は、チューブ肉厚より算出した最高使用圧力です。
  適用法規（高圧ガス保安法等）によっては、継手最高使用圧力は、この表より制限されますので、ご使用設備の適用法規や規格を考慮の上、ご使用願います。
注2）400℃を超えて長時間ご使用される場合は、著しくシール性が低下する可能性があります。

使用流体

エアー、窒素、ヘリウム等の不活性ガス及び継手部品を腐食させないガス、液体、スチーム。

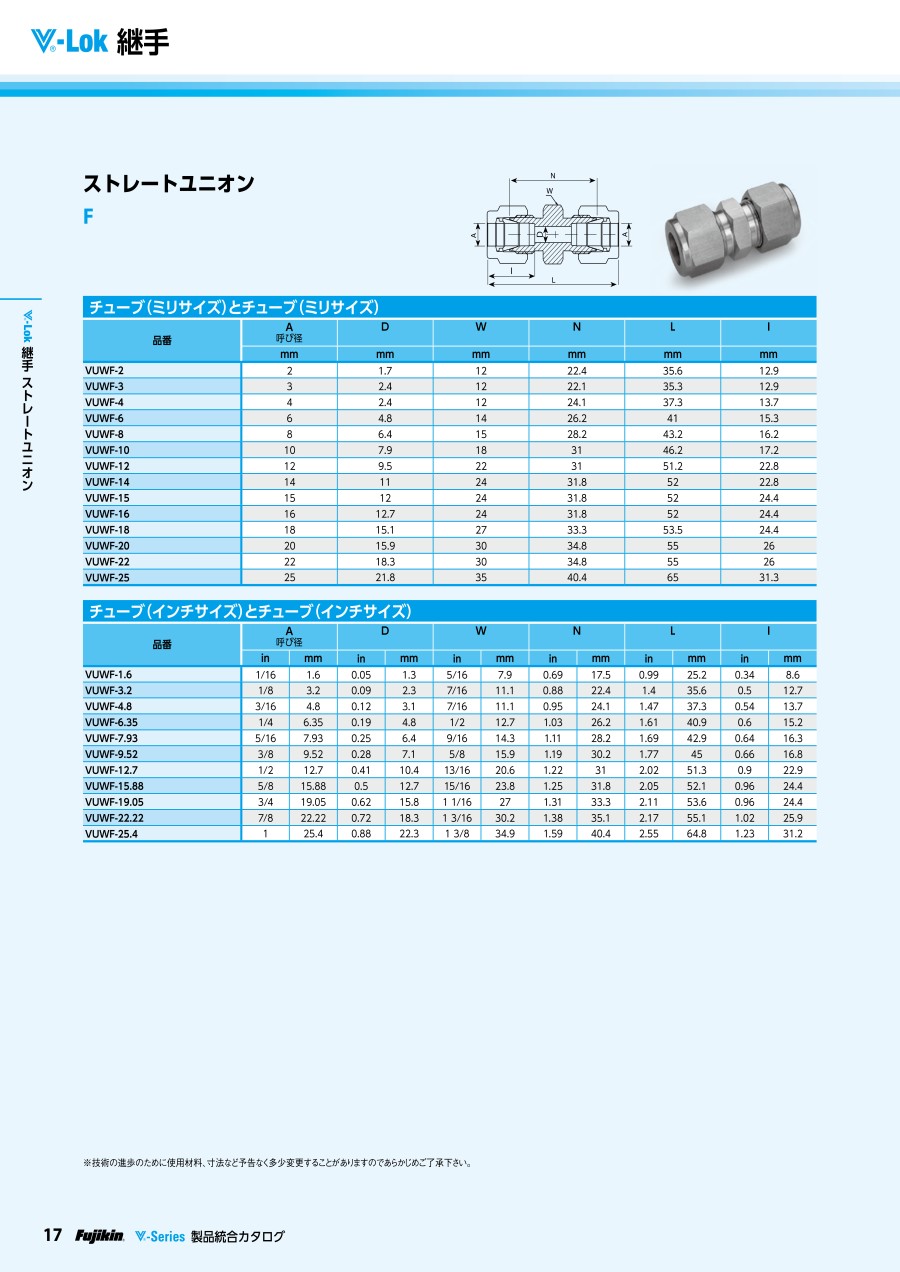

規格表

F：チューブ（ミリサイズ）とチューブ（ミリサイズ）

F：チューブ（インチサイズ）とチューブ（インチサイズ）
