NEW MEGA-ONE LS 新タイプ 低圧マニュアルオペレーションバルブ(スイッチタイプ)

通常単価(税別)
24,81628,918
税込単価
27,29831,810
通常出荷日:3日目

【特長】・各種半導体製造装置・設備等の超高純度流体および可燃性、毒性流体ライン向けの90度開閉ダイヤフ...

詳細を確認
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定:候補が2型番あります。
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

商品情報

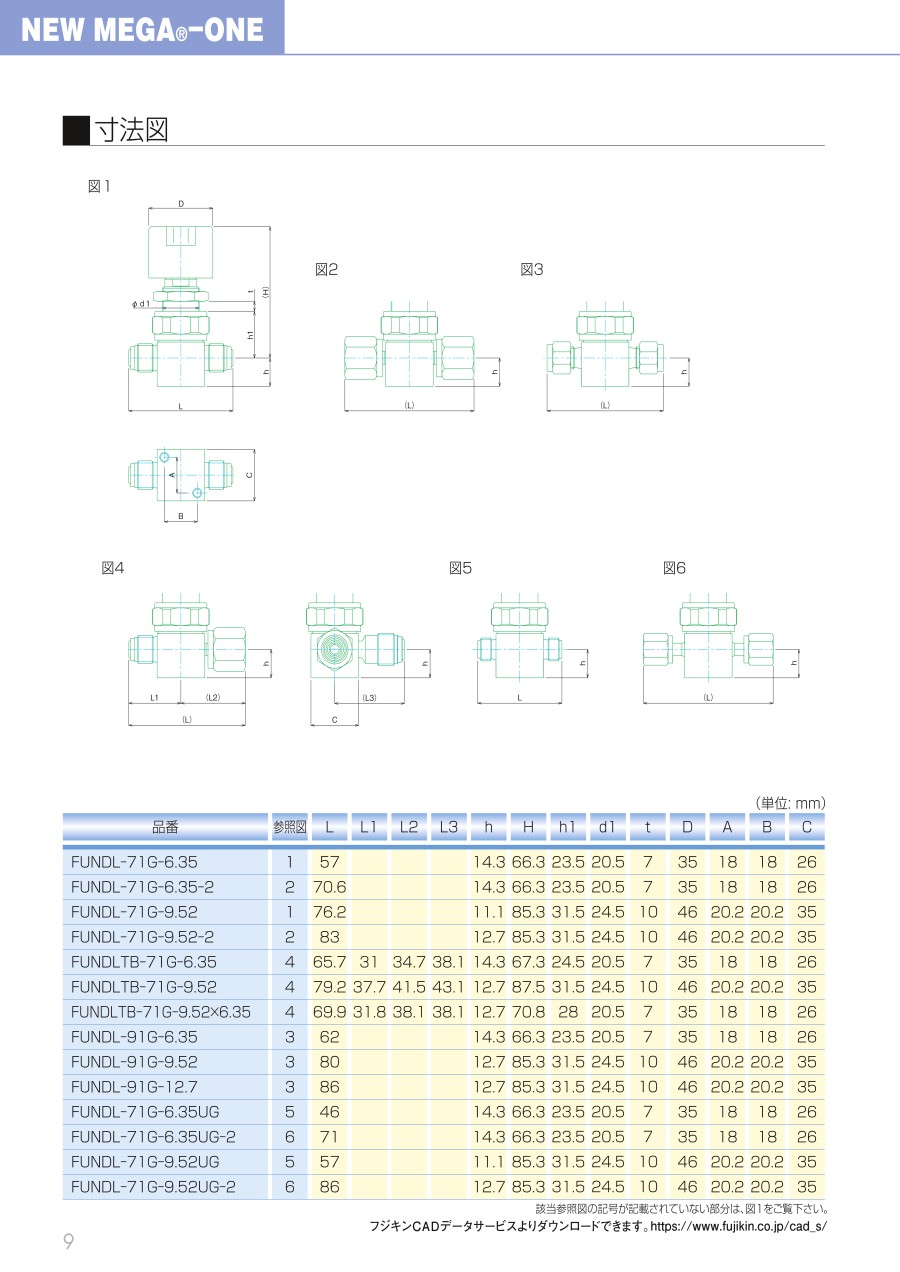

外形図

NEW MEGA-ONE LS 新タイプ 低圧マニュアルオペレーションバルブ(スイッチタイプ) 外形図

製品仕様

製品仕様

呼び径最高使用圧力使用流体温度範囲Cv値 ※
(20℃窒素ガス時)
接触継手
6.351MPa-10~+80℃0.3UJR, UPG®, F900
自動溶接用継手
9.52・12.70.65

・実績リーク量     外部リーク:5×10-12  Pa・m3/sec以下 弁座リーク:5×10-12  Pa・m3/sec以下
・検査時リーク量  外部リーク:5×10-10  Pa・m3/sec以下 弁座リーク:5×10-10  Pa・m3/sec以下
・全てHeリークチェック済みです。
・優れた耐久性 2万回以上(実績値)
※:ボディ形状によっては異なる物もあります。



材質

温度・圧力線図

部品名材質
ボディ ※ ※1SUS316L
ダイヤフラム(接ガス部) ※1ニッケル―コバルト合金
シートパッキン ※1PCTFE(標準)
ハンドルナイロン6
NEW MEGA-ONE LS 新タイプ 低圧マニュアルオペレーションバルブ(スイッチタイプ) 製品仕様_温度・圧力線図

※:SUS316L Wメルト材の対応も可能です。
※1:接ガス部品

規格表

単位:mm
型番参照図LhHh1d1tDABC
FUNDL-71G-6.3515714.366.323.520.5735181826
FUNDL-71G-6.35-2270.614.366.323.520.5735181826
FUNDL-71G-9.52176.211.185.331.524.5104620.220.235
FUNDL-71G-9.52-228312.785.331.524.5104620.220.235
FUNDL-91G-6.3536214.366.323.520.5735181826
FUNDL-91G-9.5238012.785.331.524.5104620.220.235
FUNDL-91G-12.738612.785.331.524.5104620.220.235

商品特長詳細

NEW MEGA-ONE LS 新タイプ 低圧マニュアルオペレーションバルブ(スイッチタイプ) 商品特長詳細

型番リスト

表示件数

供給側 接続種類

供給側 配管パイプ径

(φ)

制御側 接続種類

制御側 配管パイプ径

(φ)

MAXCv値

UJR接続種類

面間 L

(mm)

高さ H

(mm)

ハンドル径 D

(φ)

最小発注数量
[突合せ溶接] 溶接(UJR継手)
6.35B
[突合せ溶接] 溶接(UJR継手)
6.35B
0.3
両端UJRオス接続
57
66.3
35.0
1個
[突合せ溶接] 溶接(UJR継手)
6.35B
[突合せ溶接] 溶接(UJR継手)
6.35B
0.3
両端UJRメス接続
70.6
66.3
35.0
1個
通常単価(税別) (税込単価)
通常出荷日
24,816
( 27,298 )
3日目
28,918
( 31,810 )
3日目

詳細情報

基本情報

【特長】
・各種半導体製造装置・設備等の超高純度流体および可燃性、毒性流体ライン向けの90度開閉ダイヤフラムバルブです
・スプリングの力により安定したシール性能が維持できます
・ダイレクトダイヤフラム構造により高気密性、高耐久性、コンパクト、パーティクルフリー、デッドスペースフリーを達成したバルブです
・新ハンドルの採用によりヒューマンインターフェースを向上させたバルブです

ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
