MEGA-ONE LM 低圧タイプ マニュアルオペレーションバルブ
- 通常単価(税別)
- 38,765円～47,291円
- 税込単価
- 42,642円～52,020円
通常出荷日：8日目
【特長】・各種半導体製造装置・設備等の超高純度流体および可燃性、毒性流体ライン向けのマニュアルオペレー...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

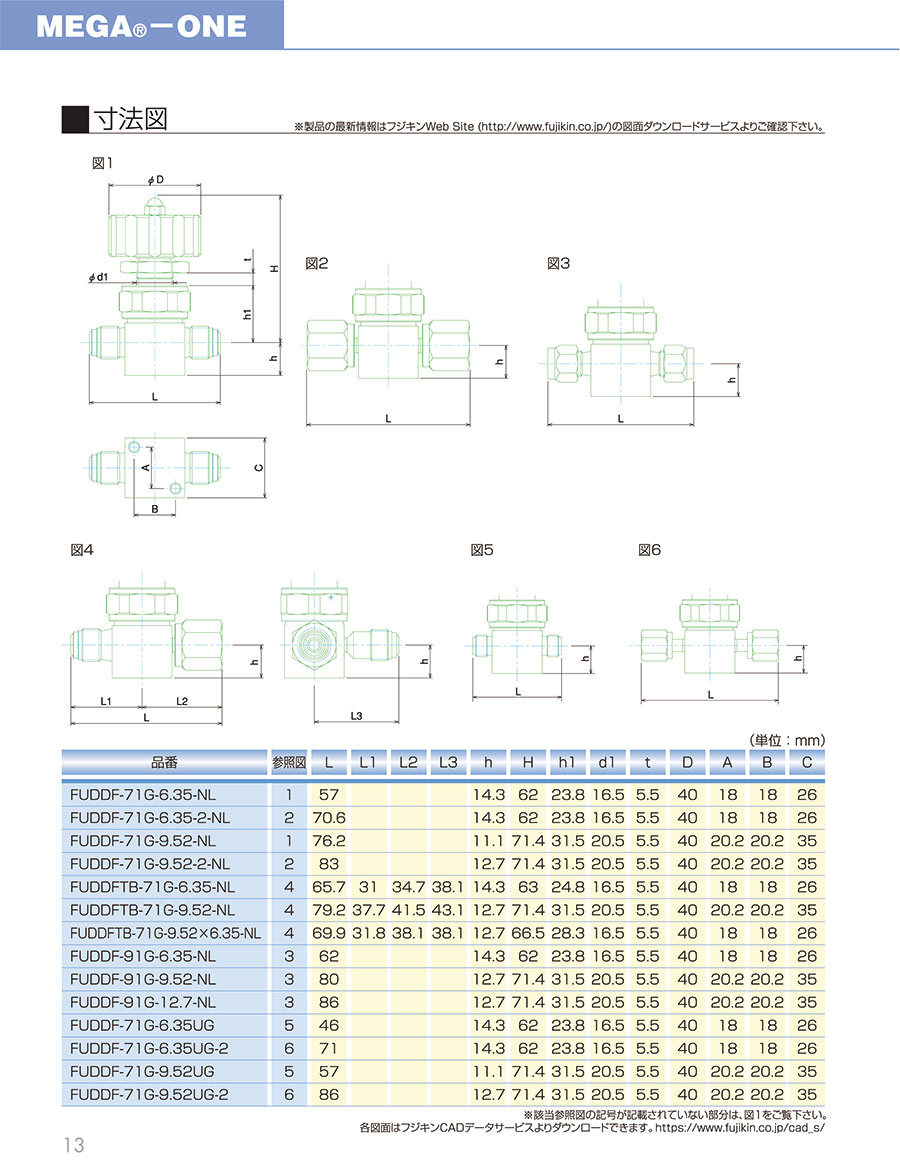

外形図
図1
図2
図3
製品仕様
| 呼び径 | 最高使用圧力 | 使用温度範囲 | MAX Cv値 | 接続継手 |
|---|---|---|---|---|
| 6.35 | 1MPa | -10～+80℃ | 0.3 | UJR,UPG®,F900 自動溶接継手 |
| 9.52 | 0.65 |
- 実績リーク量 外部リーク：5×10-12 Pa・m3/sec以下,弁座リーク：5×10-12Pa・m3/sec以下
- 検査時リーク量 外部リーク：5×10-10 Pa・m3/sec以下,弁座リーク：5×10-10Pa・m3/sec以下
- 全てHeリークチェック済です。
- 優れた耐久性 10万回以上（実験値）
| 部品名 | 材質 |
|---|---|
| ボディ | SUS316L |
| ダイヤフラム | ニッケル-コバルト合金 |
| シート | PCTFE |
| ハンドル | ADC12 |
規格表
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
47,291円 ( 52,020円 ) | 8日目 |
38,765円 ( 42,642円 ) | 8日目 |
詳細情報
基本情報
【特長】
・各種半導体製造装置・設備等の超高純度流体および可燃性、毒性流体ライン向けのマニュアルオペレーションダイヤフラムバルブです
・ダイレクトダイヤフラム構造により高気密性、高耐久性、コンパクト、パーティクルフリー、デッドスペースフリーを達成したバルブです
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
