ステンレス鋼製 16.2MPa スーパーミニボールバルブ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 22,731円20,912円
- 税込単価
- 25,004円23,003円
【ブランド】フジキン【材質】ボディ：SUS316ボール：SUS316ボールシー...
詳細情報を確認する閲覧中の商品と併せてご検討ください
FUBV-115Bの仕様・寸法情報
商品情報

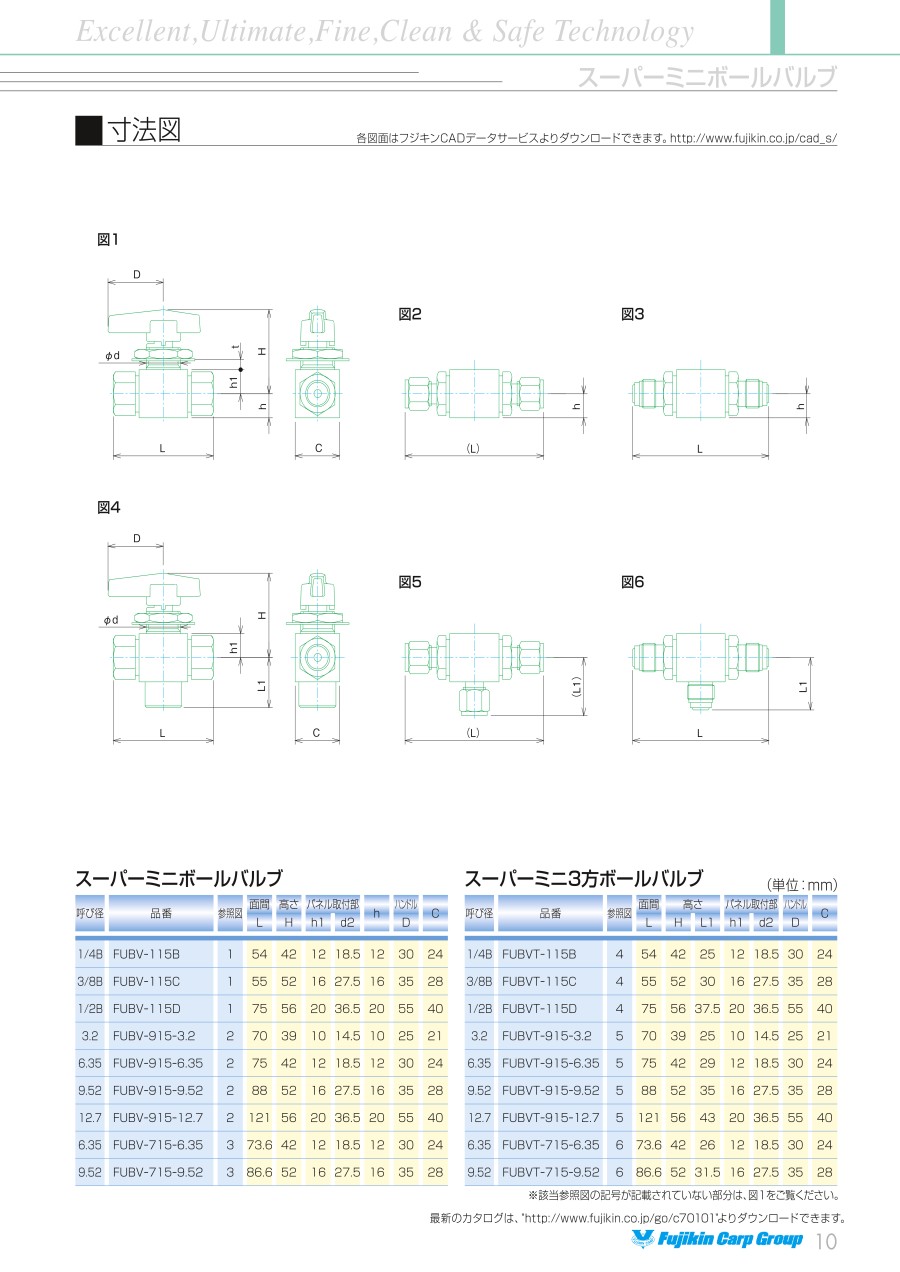

外形図
製品仕様
- 材質：ハンドル／ZDC2
| 呼び径 | 最高使用圧力 | 使用流体温度範囲 | MAX Cv値 | 接続継手 |
|---|---|---|---|---|
| 3.2 | 16.2MPa | +10℃～+80℃ | 0.23 | F900継手、UJR継手、ねじ込み継手 |
| 6.35 （1/4B） | 2方バルブ 0.6 | |||
| 3方バルブ 0.5 | ||||
| 9.52 （3/8B） | 2方バルブ 2 | |||
| 3方バルブ 2 | ||||
| 12.7 （1/2B） | 2方バルブ 4 | |||
| 3方バルブ 4 |
規格表
| 型番 | 呼び径 | 参照図 | 面間 L | 高さ H | パネル取付部 | h | ハンドル D | C | |
|---|---|---|---|---|---|---|---|---|---|
| h1 | d2 | ||||||||
| FUBV-115C | 3/8B | 1 | 55 | 52 | 16 | 27.5 | 16 | 35 | 28 |
| FUBV-915-3.2 | 3.2 | 2 | 70 | 39 | 10 | 14.5 | 10 | 25 | 21 |
| FUBV-915-9.52 | 9.52 | 2 | 88 | 52 | 16 | 27.5 | 16 | 35 | 28 |
| FUBV-915-12.7 | 12.7 | 2 | 121 | 56 | 20 | 36.5 | 20 | 55 | 40 |
| FUBV-715-6.35 | 6.35 | 3 | 73.6 | 42 | 12 | 18.5 | 12 | 30 | 24 |
| FUBV-715-9.52 | 9.52 | 3 | 86.6 | 52 | 16 | 27.5 | 16 | 35 | 28 |
商品特長詳細
温度・圧力線図
注意・禁止事項
流体が液体の場合、ボディキャビティ（ポケット）内部に液体が充満した状態で温度が上昇すると、ボディキャビティ内部の圧力が上昇する異常昇圧現象が発生し、シートを破損することがあります。
詳細情報
基本情報
【ブランド】フジキン
【材質】
ボディ：SUS316
ボール：SUS316
ボールシートパッキン：特殊パッキン
グランドバッキン：PTFE
【構造】
レデューストボア
【特長】
・接ガス部完全禁油処理品です
・超清浄度処理もできます
・小型で軽量タイプです
・高圧ガス大臣認定品も可能です
・サポート形式はパネルマウントです
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
