アズビル

デジタル・ファイバセンサ HPX-EGシリーズ

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 18,937円～20,670円

税込単価: 20,831円～22,737円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：4 日目

様々な面における使いやすさと高い検出性能の両立を実現。【特長】・ダブルデジタル...

種類
ファイバーセンサ
アンプ種類
分離型（アンプ単体）
使用温度範囲 (℃)
-20～55
使用湿度範囲 (%)
35～85
アンプ機能
しきい値自動補正 / パワーチューニング機能 / 応答速度調整
ファイバ長/コード長 (m)
1
電源電圧 (V)
DC12～24
消費電流
750mW以下

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

注1 取付ブラケットは別売（形 HPX-PA04）です。
注2 形HPX-EG00-5S/6S
      外形：φ2.6、絶縁体外形：φ1.2
      公称断面積：0.2m㎡
      上記形番以外
      外形：φ4.2、絶縁体外形：φ1.2
      公称断面積：0.2m㎡
注3 省配線タイプ・子機では増設用コネクタ（おす）
      構造となっています。

製品仕様

モデル		標準モデル
コード引き出しタイプ（形番）		HPX-EG0□-1S
省配線タイプ	親機（形番）	HPX-EG0□-3S
省配線タイプ	子機（形番）	HPX-EG0□-5S
光源		赤色四元素LED（635nm）
電源電圧		DC 12～24V +10%/-15% （リップル10%p-p以下）
消費電流		750mW以下（電源電圧24V時消費電流30mA以下）
出力形態		NPNオープンコレクタ
出力定格	開閉電流	コード引出しタイプ、M8 コネクタタイプ：100mA 以下
	開閉電流	省配線タイプ：50mA 以下
	残留電圧	2V以下
	出力耐電圧	26.4V
入力定格	オン時（短絡電流約0.1mA max）	DC 0～2V
入力定格	オフ時	オープンまたは+側電源に接続
応答時間		250μs（Ft）/500μs（SF）/1ms（nL）
相互干渉防止		2台（センシングタイプ：SF、nL のときのみ有効）
子機増設		子機15台まで接続可能
表示灯		出力表示灯（出力ON時点灯）、STA表示灯（ STA動作時点灯/補正限界時点滅）
保護構造		IP40（IEC規格）
使用周囲照度		白熱ランプ：5000 lx 以下、太陽光：20000 lx 以下（いずれも形 HPF-T003 装着時）
使用周囲温度		─20～+55℃^※1
使用周囲湿度		35～85%RH（ただし、結露のないこと）
耐振動		10～55Hz/複振幅1.5mm/X、Y、Z各方向2時間
耐衝撃		500m/s² X、Y、Z各方向 3回
保護回路		電源逆接続保護/電源投入時誤動作防止（約300ms）
材質		本体：PC 樹脂カバー：PC 樹脂
質量（コード1mの場合）		コード引き出しタイプ（形 HPX-EG0□-1S/-2S）：約45g 省配線タイプ・親機（形 HPX-EG0□-3S/-4S）：約45g 省配線タイプ・子機（形 HPX-EG00-5S/-6S）：約30g

※1 密着連装状態で使用する場合、連装数により使用温度が変わります。1、2台：-20～+55℃ 3台：-20～+50℃ 4、5台：-20～+45℃ 6台：-20～+40℃となリます。

型番リスト

表示件数

型番

出力形態	商品タイプ	入出力	最小発注数量

PNP	ケーブル引き出しタイプ	制御出力1　外部入力なし	1個
NPN	省配線タイプ(親機)	制御出力1　外部入力なし	1個
NPN	省配線タイプ(子機)	制御出力1　外部入力なし	1個
NPN	ケーブル引き出しタイプ	制御出力1　外部入力1	1個

通常単価(税別) (税込単価)	通常出荷日

19,949円 ( 21,944円 )	4日目
20,531円 ( 22,584円 )	4日目
18,937円 ( 20,831円 )	4日目
20,670円 ( 22,737円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

様々な面における使いやすさと高い検出性能の両立を実現。
【特長】
・ダブルデジタル表示。［入光量と設定値を同時表示］
・使いやすさを追求した機能を搭載（感度自動切換え機能、しきい値追従機能）

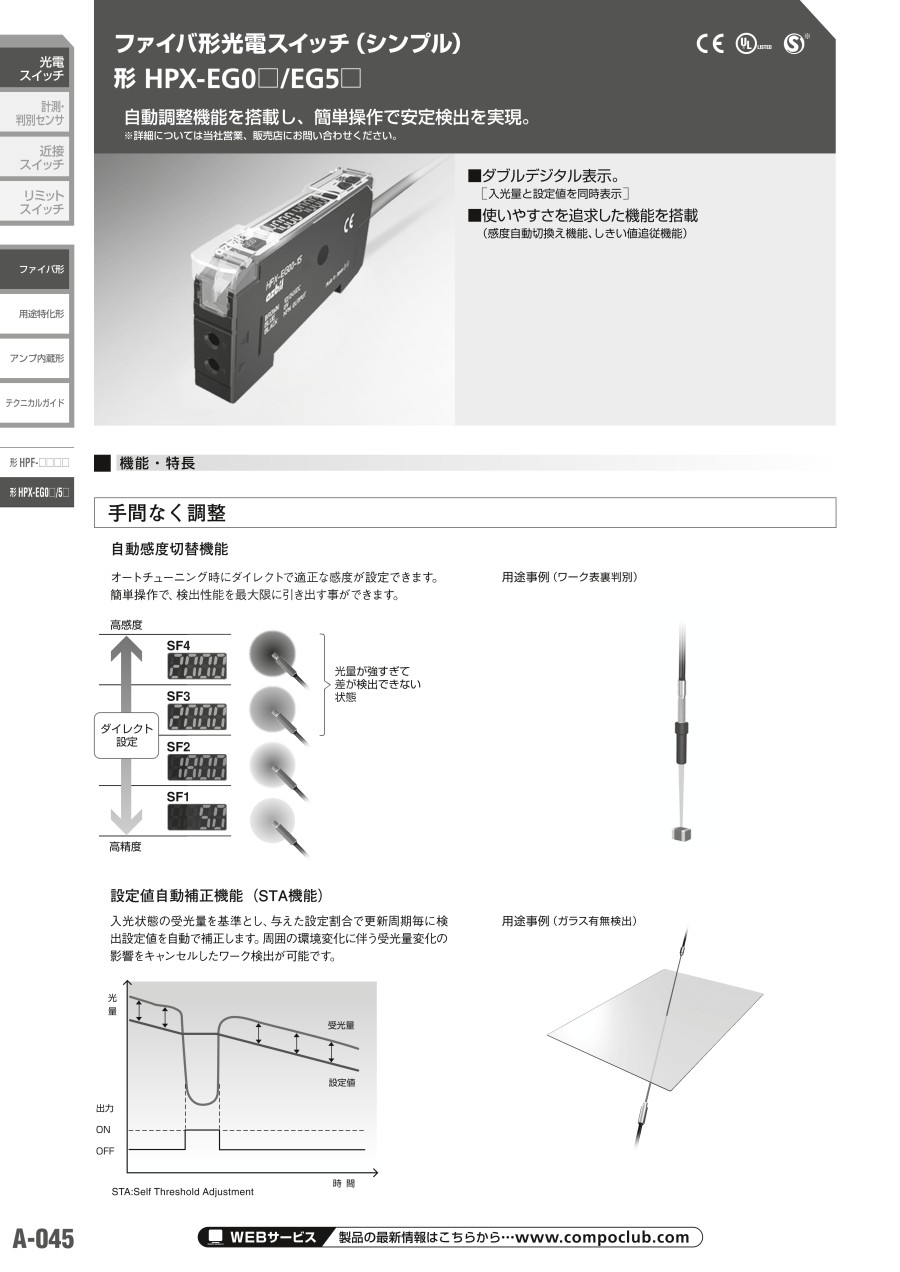

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
