NOK

一般オイルシール MG型

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 586円～104,010円

税込単価: 645円～114,411円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

NOK

標準オイルシール SC型

4.7

通常価格(税別)： 236円 (税込価格：260円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

NOK

標準オイルシール VC型

4.6

通常価格(税別)： 236円 (税込価格：260円)

通常出荷日：在庫品1日目

オイルシールとは一言でいえば、オイル（油）をシールする（封じる）機械要素。【特...

詳細情報を確認する

摺動面
軸
密封対象液
潤滑油 / 水
シール材質
ニトリルゴム
シール外周部材質
ゴム(金属環なし)
環境・用途
標準
ダストリップ
なし
装着方法
軸途中からも可
ハウジング溝
あり
二液分離
なし
使用温度範囲 (℃)
-21::80

未確定：候補が121型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

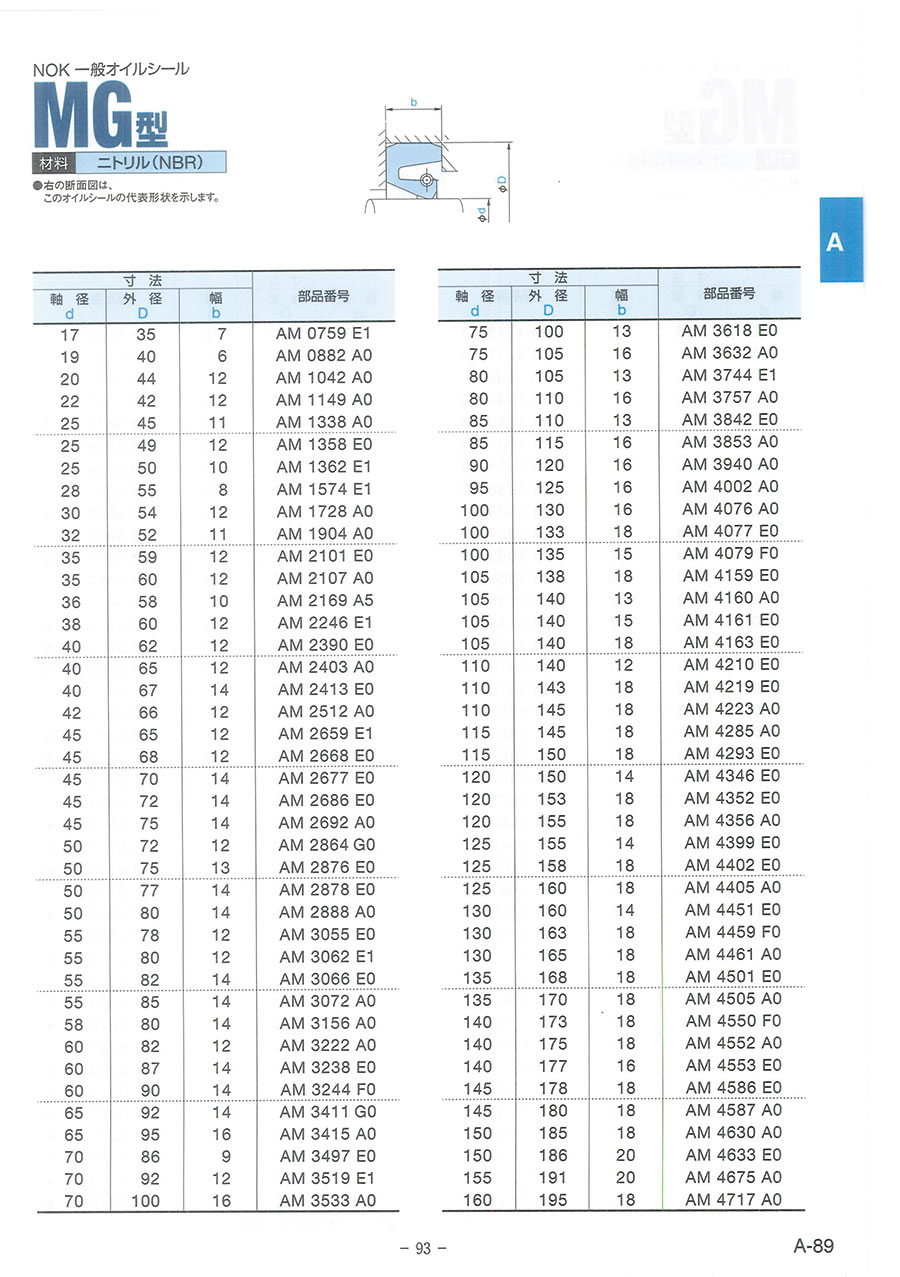

NOK 一般オイルシール MG型の断面図と寸法

NOK 一般オイルシール MG型の断面図

寸法			部品番号
軸径 d	外径 D	幅 b	部品番号
17	35	7	AM 0759 E1
19	40	6	AM 0882 A0
20	44	12	AM 1042 A0
22	42	12	AM 1149 A0
25	45	11	AM 1338 A0
25	49	12	AM 1358 E0
25	50	10	AM 1362 E1
28	55	8	AM 1574 E1
30	54	12	AM 1728 A0
32	52	11	AM 1904 A0
35	59	12	AM 2101 E0
35	60	12	AM 2107 A0
36	58	10	AM 2169 A5
38	60	12	AM 2246 E1
40	62	12	AM 2390 E0
40	65	12	AM 2403 A0
40	67	14	AM 2413 E0
42	66	12	AM 2512 A0
45	65	12	AM 2659 E1
45	68	12	AM 2668 E0
45	70	14	AM 2677 E0
45	72	14	AM 2686 E0
45	75	14	AM 2692 A0
50	72	12	AM 2864 G0
50	75	13	AM 2876 E0
50	77	14	AM 2878 E0
50	80	14	AM 2888 A0
55	78	12	AM 3055 E0
55	80	12	AM 3062 E1
55	82	14	AM 3066 E0
55	85	14	AM 3072 A0
58	80	14	AM 3156 A0
60	82	12	AM 3222 A0
60	87	14	AM 3238 E0
60	90	14	AM 3244 F0
65	92	14	AM 3411 G0
65	95	16	AM 3415 A0
70	86	9	AM 3497 E0
70	92	12	AM 3519 E1
70	100	16	AM 3533 A0
75	100	13	AM 3618 E0
75	105	16	AM 3632 A0
80	105	13	AM 3744 E1
80	110	16	AM 3757 A0
85	110	13	AM 3842 E0
85	115	16	AM 3853 A0
90	115	13	AM 3932 E1
90	120	16	AM 3940 A0
95	125	16	AM 4002 A0
100	125	13	AM 4063 G1
100	130	16	AM 4076 A0
100	133	18	AM 4077 E0
100	135	15	AM 4079 F0
105	138	18	AM 4159 E0
105	140	13	AM 4160 A0
105	140	15	AM 4161 E0
105	140	18	AM 4163 E0
110	140	12	AM 4210 E0
110	143	18	AM 4219 E0
110	145	18	AM 4223 A0
115	145	18	AM 4285 A0
115	150	18	AM 4293 E0
120	150	14	AM 4346 E0
120	153	18	AM 4352 E0
120	155	18	AM 4356 A0
125	155	14	AM 4399 E0
125	158	18	AM 4402 E0
125	160	18	AM 4405 A0
130	160	14	AM 4451 E0
130	163	18	AM 4459 F0
130	165	18	AM 4461 A0
135	168	18	AM 4501 E0
135	170	18	AM 4505 A0
140	173	18	AM 4550 F0
140	175	18	AM 4552 A0
140	177	16	AM 4553 E0
145	178	18	AM 4586 E0
145	180	18	AM 4587 A0
150	185	18	AM 4630 A0
150	186	20	AM 4633 E0
155	191	20	AM 4675 A0
160	195	18	AM 4717 A0
160	196	20	AM 4718 E0
165	201	20	AM 4747 A0
170	206	20	AM 4802 F0
170	210	20	AM 4806 A0
175	211	20	AM 4850 A0
180	216	20	AM 4907 H0
180	220	20	AM 4911 A0
190	230	20	AM 4988 A0
195	231	20	AM 5023 A0
200	230	16	AM 5054 E0
200	239	22	AM 5063 F0
200	240	20	AM 5068 A0
210	249	22	AM 5135 A0
210	265	23	AM 5146 E1
215	254	22	AM 5171 A0
220	260	20	AM 5215 A0
220	260	22	AM 5216 F0
230	269	22	AM 5287 A0
235	275	22	AM 5320 E0
240	280	20	AM 5352 A0
240	295	25	AM 5359 E0
250	290	20	AM 5407 A0
250	295	24	AM 5408 E0
255	300	24	AM 5440 A0
260	305	22	AM 5465 A0
260	310	24	AM 5467 E0
260	315	24	AM 5469 E0
265	315	24	AM 5490 E0
270	320	24	AM 5521 A0
275	320	24	AM 5537 A0
280	325	22	AM 5565 A0
280	325	24	AM 5566 E0
290	335	24	AM 5591 A0
300	345	22	AM 5631 A0
300	350	25	AM 5635 F0
310	355	24	AM 5672 A0
315	360	20	AM 5689 A0
315	365	25	AM 5694 E0
320	370	25	AM 5717 A0
325	375	25	AM 5737 E0
330	380	25	AM 5750 A0
340	390	25	AM 5782 A0
345	390	25	AM 5803 A0
350	400	25	AM 5817 A0
350	400	25.4	AM 5818 A0★
355	405	25	AM 5829 A0
360	405	25	AM 5844 A0
370	420	25	AM 5867 A0
380	440	25	AM 5888 A0★
390	435	25	AM 5907 E0
390	450	25	AM 5909 A0★
400	450	25	AM 5927 A0
410	460	25	AM 5953 A0
410	470	25	AM 5955 A0★
420	470	30	AM 5975 A0★
430	480	30	AM 5995 A0★
440	490	25	AM 6025 A0
450	500	25	AM 6055 A0
455	510	28	AM 6063 E0★
460	515	28	AM 6078 A0★
470	525	30	AM 6095 A0★
475	525	25	AM 6104 A0
480	530	30	AM 6108 A0★
480	540	25	AM 6111 A0★
495	545	30	AM 9129 E1★
500	550	20	AM 6142 A0
500	560	25	AM 6144 A0★
520	570	24	AM 6169 A0
540	590	30	AM 6194 A0★
550	600	25	AM 6205 E1
560	610	30	AM 6224 F1★
570	630	30	AM 9040 A0★
580	630	25	AM 6243 A0
600	650	30	AM 6264 A0★
600	670	30	AM 6270 A0★
610	660	30	AM 6280 A0★
620	670	28	AM 6285 A0★
635	705	30	AM 6302 A5★
640	702	29	AM 6304 A5★
650	705	20	AM 6312 A0★
670	720	25	AM 6330 Z0
680	740	30	AM 6339 A7★
690	750	30	AM 6344 A0★
700	770	30	AM 6360 A0★
710	760	25	AM 6366 A0
720	780	25	AM 6386 E0★
740	800	25	AM 6399 E1★
750	810	30	AM 9603 E0★
760	820	25	AM 6420 E1★
770	830	30	AM 6436 E1★
780	840	30	AM 6447 A5★
800	860	30	AM 6458 A6★
830	900	30	AM 6476 A5★
870	940	30	AM 6508 A0★
900	950	25	AM 6527 A0
930	1000	30	AM 6540 A5★
1100	1170	30	AM 9761 E0★
1270	1334	25	AM 6664 E0★
1400	1476.2	19.1	AM 9793 E0★

★印:リップ材料 NOK A104

オイルシールの基本構造

車のエンジンへの取り付け使用例

オイルシールは金属環にシールリップを構成する合成ゴムを焼付け接着し、組み込んだ“ばね”により軸を適度にホールドすることで、運動している部分のシールを可能とする。

車のエンジン・大気側

車のエンジン

オイルシールの密封メカニズム

正常な取り付け状態にあるオイルシールは大気側からわずかな空気を吸い込んでおり、この吸い込み現象によって油が外へ漏れない。
押し行程と引き行程での油膜厚さの差が油漏れとなるので、この油膜厚さが最適となるように、オイルシールの接触圧力分布（最大接触圧力勾配）が決定されている。

開発秘話

1959年にはまだ誰も解明していなかった「オイルシールの摩擦と密封に関する潤滑理論」を世界に先がけて発表するなど、
理論的な裏付けに基づく独自の技術を確立し、されにその絶え間ない技術革新と硬度な管理水準によって、
つねに安定した品質とすぐれた機能を持ち併せた製品群を提供しつづけてきました。

型番リスト

表示件数

型番

軸径 d

(φ)

外径 D

(φ)

幅 b

(mm)

最小発注数量

17	35	7	5個
25	45	11	2個
30	54	12	1個
35	60	12	5個
40	62	12	20個
40	65	12	1個
40	67	14	2個
42	66	12	20個
45	68	12	1個
45	72	14	2個
45	75	14	20個
50	72	12	1個
50	75	13	1個
50	77	14	2個
55	78	12	1個
55	82	14	2個
55	85	14	1個
58	80	14	2個
60	82	12	1個
60	87	14	2個
60	90	14	1個
65	92	14	10個
65	95	16	1個
70	86	9	1個
70	92	12	1個
70	100	16	1個
75	100	13	1個
75	105	16	1個
80	105	13	10個
80	110	16	1個
85	110	13	1個
85	115	16	1個
90	115	13	1個
90	120	16	1個
95	125	16	1個
100	125	13	1個
100	130	16	1個
100	133	18	1個
100	135	15	1個
105	138	18	1個
105	140	13	1個
105	140	18	10個
110	140	12	1個
110	145	18	1個
115	145	18	1個
115	150	18	1個
120	150	14	1個
120	153	18	6個
125	155	14	1個
125	158	18	1個
125	160	18	1個
130	160	14	1個
130	163	18	6個
130	165	18	1個
135	170	18	1個
140	173	18	1個
140	175	18	1個
140	177	16	1個
145	178	18	6個
145	180	18	1個

通常単価(税別) (税込単価)	通常出荷日

586円 ( 645円 )	7日目
720円 ( 792円 )	7日目
1,173円 ( 1,290円 )	5日目
835円 ( 919円 )	7日目
1,037円 ( 1,141円 )	7日目
734円 ( 807円 )	6日目
1,076円 ( 1,184円 )	7日目
884円 ( 972円 )	7日目
991円 ( 1,090円 )	6日目
1,263円 ( 1,389円 )	7日目
1,109円 ( 1,220円 )	7日目
1,156円 ( 1,272円 )	5日目
1,214円 ( 1,335円 )	6日目
1,452円 ( 1,597円 )	6日目
2,086円 ( 2,295円 )	5日目
2,503円 ( 2,753円 )	7日目
2,502円 ( 2,752円 )	5日目
1,526円 ( 1,679円 )	7日目
2,071円 ( 2,278円 )	6日目
1,698円 ( 1,868円 )	7日目
3,103円 ( 3,413円 )	5日目
1,812円 ( 1,993円 )	7日目
2,795円 ( 3,075円 )	5日目
2,951円 ( 3,246円 )	5日目
1,848円 ( 2,033円 )	6日目
3,251円 ( 3,576円 )	5日目
2,075円 ( 2,283円 )	6日目
3,455円 ( 3,801円 )	5日目
1,995円 ( 2,195円 )	7日目
3,711円 ( 4,082円 )	5日目
2,354円 ( 2,589円 )	5日目
3,711円 ( 4,082円 )	5日目
9,447円 ( 10,392円 )	5日目
4,728円 ( 5,201円 )	5日目
4,959円 ( 5,455円 )	5日目
9,781円 ( 10,759円 )	5日目
5,336円 ( 5,870円 )	5日目
3,585円 ( 3,944円 )	5日目
6,352円 ( 6,987円 )	5日目
3,585円 ( 3,944円 )	6日目
5,791円 ( 6,370円 )	5日目
3,692円 ( 4,061円 )	7日目
6,452円 ( 7,097円 )	5日目
6,352円 ( 6,987円 )	5日目
6,352円 ( 6,987円 )	5日目
4,083円 ( 4,491円 )	5日目
3,967円 ( 4,364円 )	6日目
4,694円 ( 5,163円 )	5日目
4,329円 ( 4,762円 )	6日目
4,326円 ( 4,759円 )	5日目
7,875円 ( 8,663円 )	5日目
4,826円 ( 5,309円 )	6日目
5,538円 ( 6,092円 )	5日目
8,635円 ( 9,499円 )	5日目
4,949円 ( 5,444円 )	5日目
5,446円 ( 5,991円 )	6日目
9,091円 ( 10,000円 )	5日目
6,418円 ( 7,060円 )	7日目
5,797円 ( 6,377円 )	5日目
9,091円 ( 10,000円 )	5日目

基本情報

基本情報

オイルシールとは一言でいえば、オイル（油）をシールする（封じる）機械要素。
【特長】
・リップ部は、フック式ジョイントの"ばね"を装着し、また外周部は、幅方向で押えてシールする。
・機械製品に使用される潤滑油をはじめ、水、薬液、ガスなどが機械のすきまから漏れるのを防止。
・外部からほこりや土砂が侵入するのを防止。大気側からわずかな空気を吸い込み油が外に漏れるのを防止。
・金属環にシールリップを構成する合成ゴムを焼付け接着。
・組み込んだ"ばね"により軸を適度にホールドすることで、運動している部分のシールを可能。
【用途】
・油、水用で、軸端から挿入できない取付箇所のシール。
・自動車のエンジンや船舶、鉄道車輛、建設機械、農業機械、石油化学プラント、家電製品など。

カタログ

規格情報

カタログ (見開き版)

商品担当おすすめ

NOK
Oリング JIS B 2401 Pシリーズ（固定用・運動用）
JISB2401相当品（Ｐシリーズ）用のバックアップリングとなります。<br>バックアップリングをＯリングと使用することで、はみ出し防止の対策となります。
NOK
Oリング JISB2401 Gシリーズ（固定用）
JISB2401相当品（Ｇシリーズ）用のバックアップリングとなります。<br>バックアップリングをＯリングと使用することで、はみ出し防止の対策となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

一般オイルシール MG型のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

メンテナンス作業

満足度：5.02022/02/02

同型、同ﾒｰｶｰでの交換部品として使用。ネットで形状、寸法等確認でき、その場で発注も出来るので現場作業で助かっている。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品一般オイルシール MG型	一般オイルシール ZF型	一般オイルシール TCJ型	一般オイルシール VAJ型	一般オイルシール OC型	一般オイルシール ZT型
メーカー	NOK	NOK	NOK	NOK	NOK	NOK
通常価格	586円-	144円 -	3,729円 -	2,493円 -	777円 -	195円 -
通常出荷日	5日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
摺動面	軸	軸	軸	軸	ハウジング内面	軸
密封対象液	潤滑油 / 水	グリ-ス	潤滑油 / グリ-ス	潤滑油 / グリ-ス	潤滑油 / グリ-ス	グリ-ス
シール材質	ニトリルゴム	ニトリルゴム	ニトリルゴム+レアフロン(PTFE)焼付け	レアフロン(PTFE)	ニトリルゴム	ニトリルゴム
シール外周部材質	ゴム(金属環なし)	ゴム(金属環なし)	ゴム(金属環あり)	金属	ゴム(金属環あり)	ゴム(金属環なし)
環境・用途	標準	標準 / ころがり軸受用	標準	食品用	標準	標準 / ころがり軸受用
