NOK

一般オイルシール ZF型

カタログ |

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 144円～7,165円

税込単価: 158円～7,882円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

NOK

一般オイルシール VR型

4.7

通常価格(税別)： 420円 (税込価格：462円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

NOK

一般オイルシール ZT型

4.5

通常価格(税別)： 195円 (税込価格：215円)

通常出荷日：在庫品1日目

機械のすきまから油が漏れるのを防ぐほか、水や薬液の漏れ、ほこりや土砂の侵入から...

詳細情報を確認する

摺動面
軸
密封対象液
グリ-ス
シール材質
ニトリルゴム
シール外周部材質
ゴム(金属環なし)
環境・用途
標準 / ころがり軸受用
ダストリップ
なし
装着方法
軸端からのみ
ハウジング溝
あり
二液分離
なし
使用温度範囲 (℃)
-22::80

未確定：候補が38型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

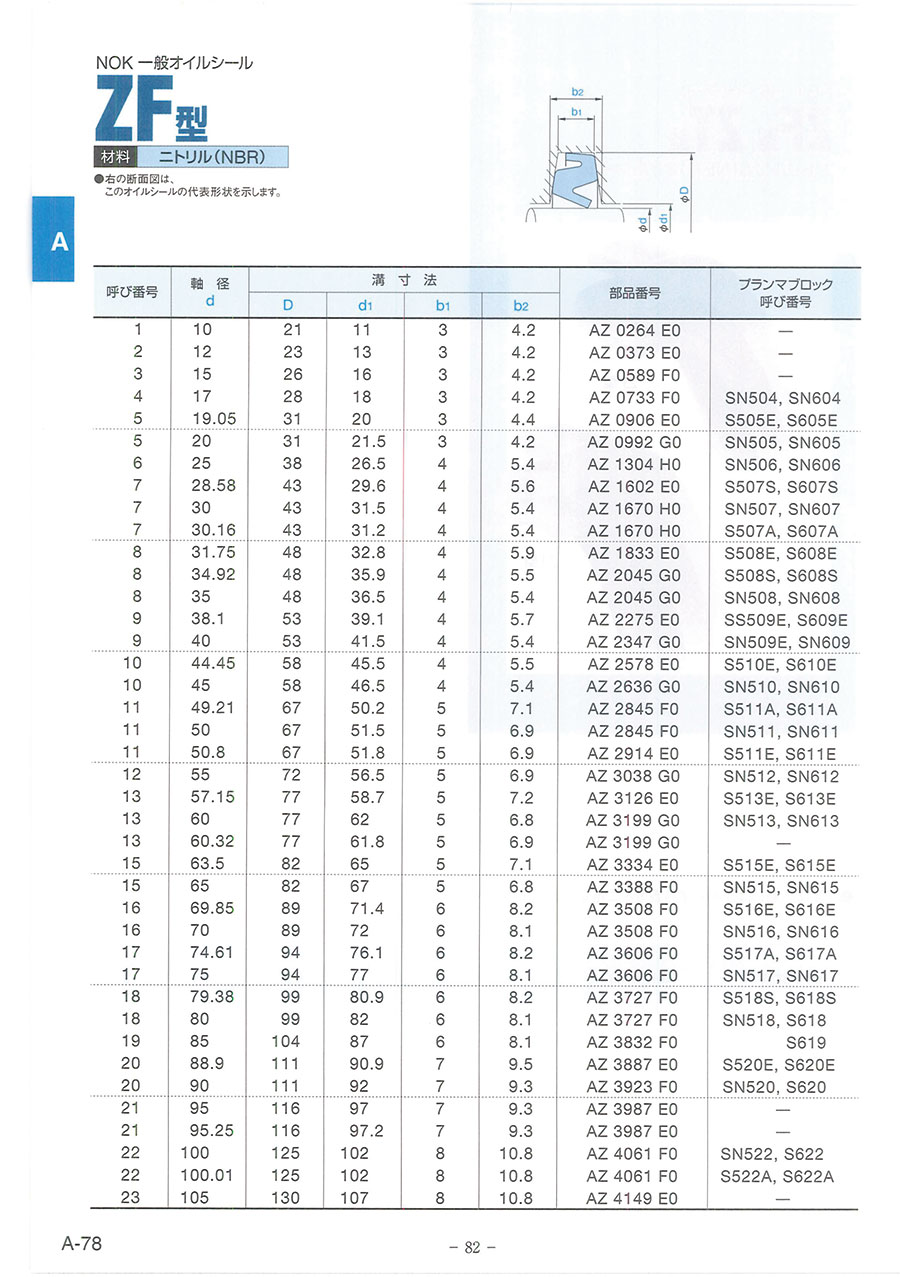

NOK 一般オイルシール ZF型の断面図と寸法

NOK 一般オイルシール ZF型

呼び番号	軸径 d	溝寸法				部品番号
呼び番号	軸径 d	D	d₁	b₁	b₂	部品番号
1	10	21	11	3	4.2	AZ 0264 E0
2	12	23	13	3	4.2	AZ 0373 E0
3	15	26	16	3	4.2	AZ 0589 F0
4	17	28	18	3	4.2	AZ 0733 F0
5	19.05	31	20	3	4.4	AZ 0906 E0
5	20	31	21.5	3	4.2	AZ 0992 G0
6	25	38	26.5	4	5.4	AZ 1304 H0
7	28.58	43	29.6	4	5.6	AZ 1602 E0
7	30	43	31.5	4	5.4	AZ 1670 H0
7	30.16	43	31.2	4	5.4	AZ 1670 H0
8	31.75	48	32.8	4	5.9	AZ 1833 E0
8	34.92	48	35.9	4	5.5	AZ 2045 G0
8	35	48	36.5	4	5.4	AZ 2045 G0
9	38.1	53	39.1	4	5.7	AZ 2275 E0
9	40	53	41.5	4	5.4	AZ 2347 G0
10	44.45	58	45.5	4	5.5	AZ 2578 E0
10	45	58	46.5	4	5.4	AZ 2636 G0
11	49.21	67	50.2	5	7.1	AZ 2845 F0
11	50	67	51.5	5	6.9	AZ 2845 F0
11	50.8	67	51.8	5	6.9	AZ 2914 E0
12	55	72	56.5	5	6.9	AZ 3038 G0
13	57.15	77	58.7	5	7.2	AZ 3126 E0
13	60	77	62	5	6.8	AZ 3199 G0
13	60.32	77	61.8	5	6.9	AZ 3199 G0
15	63.5	82	65	5	7.1	AZ 3334 E0
15	65	82	67	5	6.8	AZ 3388 F0
16	69.85	89	71.4	6	8.2	AZ 3508 F0
16	70	89	72	6	8.1	AZ 3508 F0
17	74.61	94	76.1	6	8.2	AZ 3606 F0
17	75	94	77	6	8.1	AZ 3606 F0
18	79.38	99	80.9	6	8.2	AZ 3727 F0
18	80	99	82	6	8.1	AZ 3727 F0
19	85	104	87	6	8.1	AZ 3832 F0
20	88.9	111	90.9	7	9.5	AZ 3887 E0
20	90	111	92	7	9.3	AZ 3923 F0
21	95	116	97	7	9.3	AZ 3987 E0
21	95.25	116	97.2	7	9.3	AZ 3987 E0
22	100	125	102	8	10.8	AZ 4061 F0
22	100.01	125	102	8	10.8	AZ 4061 F0
23	105	130	107	8	10.8	AZ 4149 E0
24	110	135	113	8	10.7	AZ 4206 F0
26	114.3	140	116.3	8	10.9	AZ 4276 F0
26	115	140	118	8	10.7	AZ 4276 F0
27	120	149	123	9	12.2	AZ 4343 E0
28	125	154	128	9	12.2	AZ 4397 E0
28	125.41	154	127.4	9	12.3	AZ 4397 E0
29	130	159	133	9	12.2	AZ 4448 E0
30	135	164	138	9	12.2	AZ 4497 F0
32	139.7	173	141.7	10	13.8	AZ 4549 E0
32	140	173	143	10	13.7	AZ 4549 E0
34	150	183	153	10	13.7	AZ 4629 F0
36	160	193	163	10	13.7	AZ 4716 F0
38	170	203	173	10	13.7	AZ 4799 F0
40	180	213	183	10	13.7	AZ 4902 F0
42	190	223	193	10	13.7	AZ 4980 E0
44	200	240	203	11	15.5	AZ 5064 E0
46	210	250	213	11	15.5	AZ 5137 F0
48	220	260	223	11	15.5	AZ 5213 E0
52	240	286	243	12	17.3	AZ 5355 E0
54	250	296	253	12	17.3	AZ 5409 E0
56	260	306	263	12	17.3	AZ 5466 E0
60	280	332	283	13	19	AZ 5570 F0
64	300	352	303	13	19	AZ 5638 F0
68	320	372	323	14	20	AZ 5716 F0
80	380	432	383	14	20	AZ 5887 E0

オイルシールの基本構造

車のエンジンへの取り付け使用例

オイルシールは金属環にシールリップを構成する合成ゴムを焼付け接着し、組み込んだ“ばね”により軸を適度にホールドすることで、運動している部分のシールを可能とする。

車のエンジン・大気側

車のエンジン

オイルシールの密封メカニズム

正常な取り付け状態にあるオイルシールは大気側からわずかな空気を吸い込んでおり、この吸い込み現象によって油が外へ漏れない。
押し行程と引き行程での油膜厚さの差が油漏れとなるので、この油膜厚さが最適となるように、オイルシールの接触圧力分布（最大接触圧力勾配）が決定されている。

開発秘話

1959年にはまだ誰も解明していなかった「オイルシールの摩擦と密封に関する潤滑理論」を世界に先がけて発表するなど、
理論的な裏付けに基づく独自の技術を確立し、されにその絶え間ない技術革新と硬度な管理水準によって、
つねに安定した品質とすぐれた機能を持ち併せた製品群を提供しつづけてきました。

型番リスト

表示件数

型番

軸径 d

(φ)

溝寸法 D

(mm)

溝寸法 d1

(mm)

最小発注数量

10	21	11	1個
12	23	13	1個
15	26	16	1個
17	28	18	1個
20	31	21.5	1個
25	38	26.5	1個
30	43	31.5	1個
35	48	36.5	1個
40	53	41.5	1個
45	58	46.5	1個
50	67	51.5	1個
55	72	56.5	1個
60	77	62	1個
65	82	67	1個
70	89	72	1個
75	94	77	1個
80	99	82	1個
85	104	87	1個
95	116	97	1個
100	125	102	1個
105	130	107	1個
110	135	113	1個
115	140	118	1個
120	149	123	1個
125	154	128	1個
130	159	133	1個
135	164	138	1個
140	173	143	1個
150	183	153	1個
160	193	163	1個
170	203	173	1個
180	213	183	1個
190	223	193	1個
200	240	203	1個
240	286	243	1個
250	296	253	1個
320	372	323	1個
380	432	383	1個

通常単価(税別) (税込単価)	通常出荷日

144円 ( 158円 )	5日目
155円 ( 171円 )	5日目
193円 ( 212円 )	12日目
379円 ( 417円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	5日目
331円 ( 364円 )	5日目
544円 ( 598円 )	5日目
356円 ( 392円 )	在庫品1日目当日出荷可能
688円 ( 757円 )	在庫品1日目当日出荷可能
576円 ( 634円 )	6日目
799円 ( 879円 )	在庫品1日目当日出荷可能
1,530円 ( 1,683円 )	6日目
869円 ( 956円 )	6日目
700円 ( 770円 )	5日目
932円 ( 1,025円 )	5日目
896円 ( 986円 )	5日目
654円 ( 719円 )	在庫品1日目当日出荷可能
643円 ( 707円 )	5日目
718円 ( 790円 )	5日目
2,009円 ( 2,210円 )	5日目
1,211円 ( 1,332円 )	5日目
1,036円 ( 1,140円 )	5日目
1,005円 ( 1,106円 )	5日目
1,822円 ( 2,004円 )	5日目
1,369円 ( 1,506円 )	5日目
1,364円 ( 1,500円 )	5日目
1,688円 ( 1,857円 )	5日目
1,901円 ( 2,091円 )	5日目
2,040円 ( 2,244円 )	5日目
1,616円 ( 1,778円 )	5日目
1,478円 ( 1,626円 )	5日目
4,321円 ( 4,753円 )	6日目
2,133円 ( 2,346円 )	5日目
2,096円 ( 2,306円 )	5日目
3,104円 ( 3,414円 )	5日目
3,218円 ( 3,540円 )	5日目
5,417円 ( 5,959円 )	5日目
7,165円 ( 7,882円 )	5日目

詳細情報

基本情報

基本情報

機械のすきまから油が漏れるのを防ぐほか、水や薬液の漏れ、ほこりや土砂の侵入からも守るオイルシール。
【特長】
・転がり軸受用プランマブロックの台形溝に装着して使用する。軽微なダスト条件下では、ZT型を使用。
・機械製品に使用される潤滑油をはじめ、水、薬液、ガスなどが機械のすきまから漏れるのを防止。
・外部からほこりや土砂が侵入するのを防止。
・押し行程と引き行程での油膜厚さが最適となるように、オイルシールの接触圧力分布を決定。
・金属環にシールリップを構成する合成ゴムを焼付け接着し、運動している部分のシールが可能に。
【用途】
・転がり軸受用プランマブロックのグリースシール。
・自動車のエンジンや船舶、鉄道車輛、家電製品など、さまざまな分野における機械の密封装置として。

カタログ

規格情報

カタログ (見開き版)

商品担当おすすめ

NOK
Oリング JISB2401 Gシリーズ（固定用）
JISB2401 Ｇシリーズ（固定用）相当の規格品Ｏリングとなります。
NOK
JIS B 2407相当品バックアップリング
JISB2401相当品（Ｇシリーズ）用のバックアップリングとなります。<br>バックアップリングをＯリングと使用することで、はみ出し防止の対策となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
