一般オイルシール VAJ型
- 通常単価(税別)
- 2,493円～17,246円
- 税込単価
- 2,742円～18,971円
リップ材料に、耐薬品性に優れたNOKレアフロン（四ふっ化エチレン樹脂）を用いた...
詳細情報を確認する- 摺動面
- 軸
- 密封対象液
- 潤滑油 / グリ-ス
- シール材質
- レアフロン(PTFE)
- シール外周部材質
- 金属
- 環境・用途
- 食品用
- ダストリップ
- なし
- 装着方法
- 軸端からのみ
- ハウジング溝
- なし
- 二液分離
- なし
- 使用温度範囲 (℃)
- -50::200
- 耐圧限界 (MPa)
- 0.1
商品情報

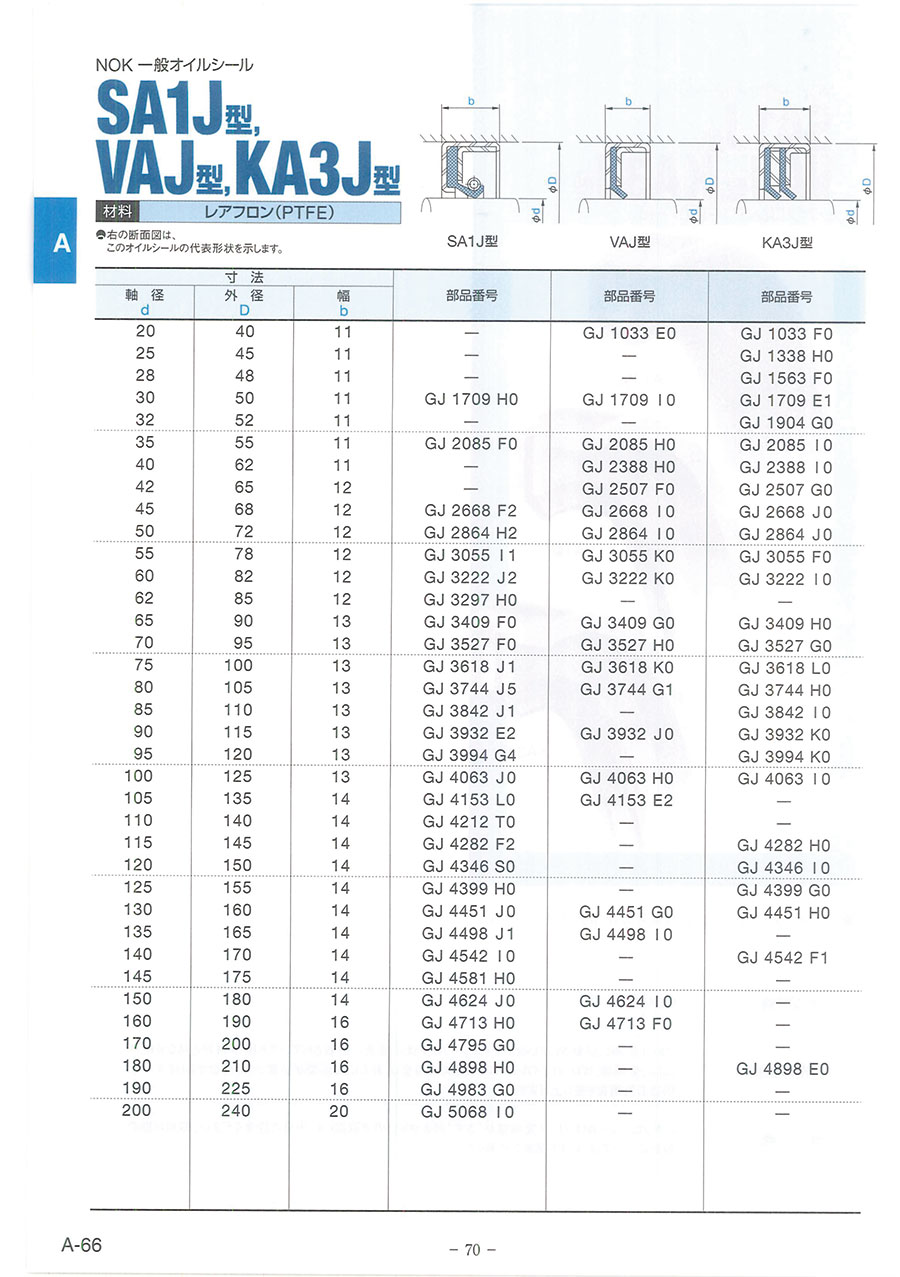

NOK 一般オイルシール VAJ型の断面図と寸法
NOK 一般オイルシール VAJ型の断面図
| 寸法 | 部品番号 | ||
|---|---|---|---|
| 軸径 d | 外径 D | 幅 b | |
| 20 | 40 | 11 | GJ 1033 E0 |
| 25 | 45 | 11 | - |
| 28 | 48 | 11 | - |
| 30 | 50 | 11 | GJ 1709 I0 |
| 32 | 52 | 11 | - |
| 35 | 55 | 11 | GJ 2085 H0 |
| 40 | 62 | 11 | GJ 2388 H0 |
| 42 | 65 | 12 | GJ 2507 F0 |
| 45 | 68 | 12 | GJ 2668 I0 |
| 50 | 72 | 12 | GJ 2864 I0 |
| 55 | 78 | 12 | GJ 3055 K0 |
| 60 | 82 | 12 | GJ 3222 K0 |
| 62 | 85 | 12 | - |
| 65 | 90 | 13 | GJ 3409 G0 |
| 70 | 95 | 13 | GJ 3527 H0 |
| 75 | 100 | 13 | GJ 3618 K0 |
| 80 | 105 | 13 | GJ 3744 G1 |
| 85 | 110 | 13 | - |
| 90 | 115 | 13 | GJ 3932 J0 |
| 95 | 120 | 13 | - |
| 100 | 125 | 13 | GJ 4063 H0 |
| 105 | 135 | 14 | GJ 4153 E2 |
| 110 | 140 | 14 | - |
| 115 | 145 | 14 | - |
| 120 | 150 | 14 | - |
| 125 | 155 | 14 | - |
| 130 | 160 | 14 | GJ 4451 G0 |
| 135 | 165 | 14 | GJ 4498 I0 |
| 140 | 170 | 14 | - |
| 145 | 175 | 14 | - |
| 150 | 180 | 14 | GJ 4624 I0 |
| 160 | 190 | 16 | GJ 4713 F0 |
| 170 | 200 | 16 | - |
| 180 | 210 | 16 | - |
| 190 | 225 | 16 | - |
| 200 | 240 | 20 | - |
オイルシールの基本構造
車のエンジンへの取り付け使用例
オイルシールは金属環にシールリップを構成する合成ゴムを焼付け接着し、組み込んだ“ばね”により軸を適度にホールドすることで、運動している部分のシールを可能とする。
車のエンジン・大気側
車のエンジン
オイルシールの密封メカニズム
正常な取り付け状態にあるオイルシールは大気側からわずかな空気を吸い込んでおり、この吸い込み現象によって油が外へ漏れない。
押し行程と引き行程での油膜厚さの差が油漏れとなるので、この油膜厚さが最適となるように、オイルシールの接触圧力分布（最大接触圧力勾配）が決定されている。
開発秘話
1959年にはまだ誰も解明していなかった「オイルシールの摩擦と密封に関する潤滑理論」を世界に先がけて発表するなど、
理論的な裏付けに基づく独自の技術を確立し、されにその絶え間ない技術革新と硬度な管理水準によって、つねに安定した。
品質とすぐれた機能を持ち併せた製品群を提供しつづけてきました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,958円 ( 3,254円 ) | 5日目 |
2,495円 ( 2,745円 ) | 5日目 |
2,493円 ( 2,742円 ) | 在庫品1日目当日出荷可能 |
2,818円 ( 3,100円 ) | 5日目 |
2,904円 ( 3,194円 ) | 7日目 |
2,558円 ( 2,814円 ) | 5日目 |
3,001円 ( 3,301円 ) | 5日目 |
4,938円 ( 5,432円 ) | 5日目 |
5,193円 ( 5,712円 ) | 5日目 |
3,460円 ( 3,806円 ) | 5日目 |
3,490円 ( 3,839円 ) | 5日目 |
4,295円 ( 4,725円 ) | 5日目 |
4,953円 ( 5,448円 ) | 5日目 |
6,650円 ( 7,315円 ) | 5日目 |
8,316円 ( 9,148円 ) | 5日目 |
10,653円 ( 11,718円 ) | 5日目 |
15,428円 ( 16,971円 ) | 5日目 |
14,296円 ( 15,726円 ) | 5日目 |
17,246円 ( 18,971円 ) | 5日目 |
詳細情報
基本情報
リップ材料に、耐薬品性に優れたNOKレアフロン（四ふっ化エチレン樹脂）を用いたオイルシール。
【特長】
・金属管にSUS材を用いており、紛体や粘着性の強い流体などのシールに適している。
・機械製品に使用される潤滑油をはじめ、水、薬液、ガスなどが機械のすきまから漏れるのを防止。
・外部からほこりや土砂が侵入するのを防止。大気側からわずかな空気を吸い込み油が外に漏れるのを防止。
・金属環にシールリップを構成する合成ゴムを焼付け接着。
・組み込んだ"ばね"により軸を適度にホールドすることで、運動している部分のシールを可能。
【用途】
・かくはん（攪拌）機、ブロワ、食品機械などのシール。
※本シリーズ製品内は食品衛生法に適合していないものも含まれます。
・自動車のエンジンや船舶、鉄道車輛、建設機械、農業機械、石油化学プラント、家電製品など。
