一般オイルシール TCJ型
- 通常単価(税別)
- 3,729円～20,040円
- 税込単価
- 4,102円～22,044円
リップ先端部に、自己潤滑性の優れたNOKレアフロン（四ふっ化エチレン樹脂）膜を...
詳細情報を確認する- 摺動面
- 軸
- 密封対象液
- 潤滑油 / グリ-ス
- シール外周部材質
- ゴム(金属環あり)
- 環境・用途
- 標準
- ダストリップ
- あり
- 装着方法
- 軸端からのみ
- ハウジング溝
- なし
- 二液分離
- なし
- 使用温度範囲 (℃)
- -22::80
商品情報

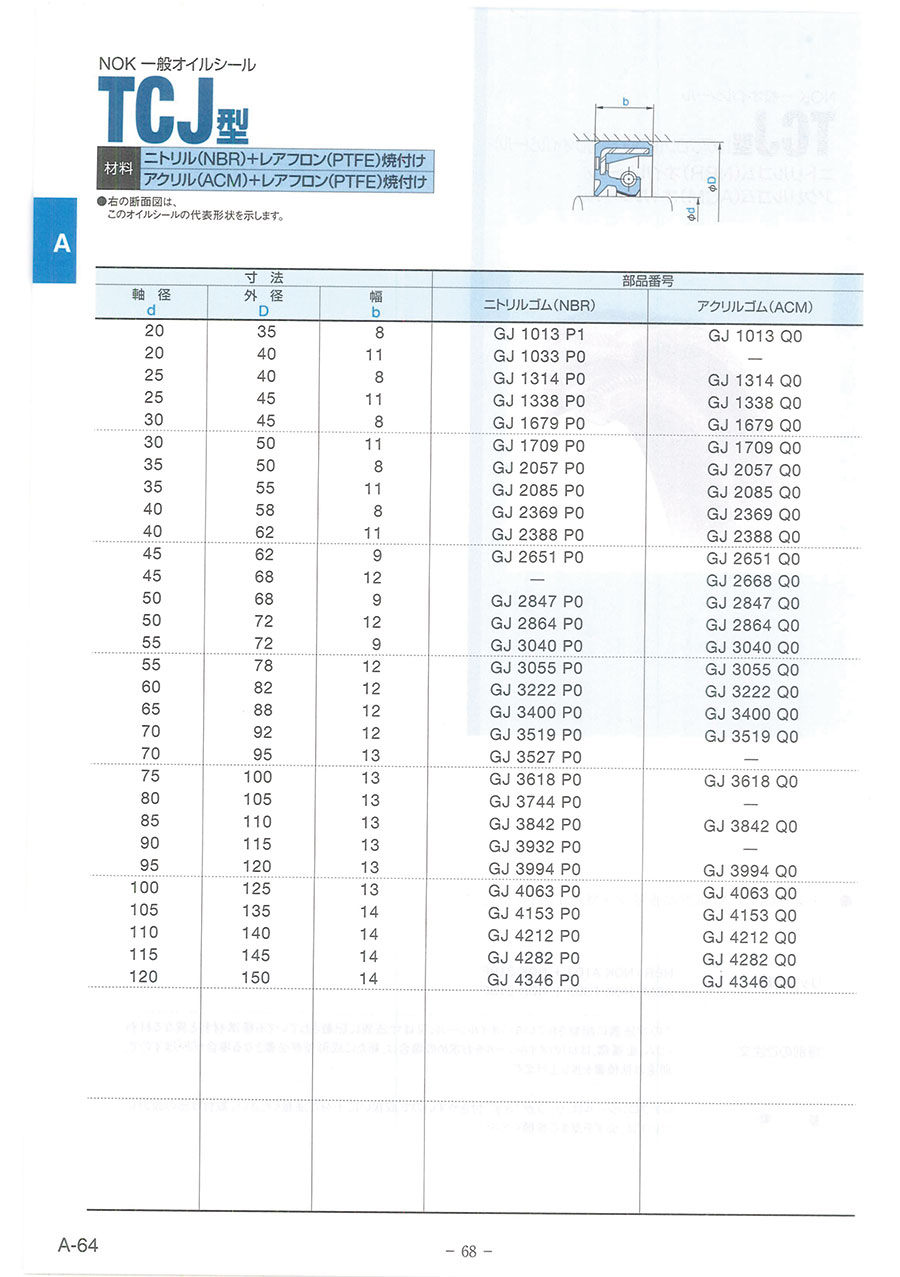

NOK 一般オイルシール TCJ型の断面図と寸法
NOK 一般オイルシール TCJ型の断面図
| 寸法 | 部品番号 | ||
|---|---|---|---|
| 軸径 d | 外径 D | 幅 b | ニトリルゴム (NBR) |
| 20 | 35 | 8 | GJ 1013 P1 |
| 20 | 40 | 11 | GJ 1033 P0 |
| 25 | 40 | 8 | GJ 1314 P0 |
| 25 | 45 | 11 | GJ 1338 P0 |
| 30 | 45 | 8 | GJ 1679 P0 |
| 30 | 50 | 11 | GJ 1709 P0 |
| 35 | 50 | 8 | GJ 2057 P0 |
| 35 | 55 | 11 | GJ 2085 P0 |
| 40 | 58 | 8 | GJ 2369 P0 |
| 40 | 62 | 11 | GJ 2388 P0 |
| 45 | 62 | 9 | GJ 2651 P0 |
| 45 | 68 | 12 | - |
| 50 | 68 | 9 | GJ 2847 P0 |
| 50 | 72 | 12 | GJ 2864 P0 |
| 55 | 72 | 9 | GJ 3040 P0 |
| 55 | 78 | 12 | GJ 3055 P0 |
| 60 | 82 | 12 | GJ 3222 P0 |
| 65 | 88 | 12 | GJ 3400 P0 |
| 70 | 92 | 12 | GJ 3519 P0 |
| 70 | 95 | 13 | GJ 3527 P0 |
| 75 | 100 | 13 | GJ 3618 P0 |
| 80 | 105 | 13 | GJ 3744 P0 |
| 85 | 110 | 13 | GJ 3842 P0 |
| 90 | 115 | 13 | GJ 3932 P0 |
| 95 | 120 | 13 | GJ 3994 P0 |
| 100 | 125 | 13 | GJ 4063 P0 |
| 105 | 135 | 14 | GJ 4153 P0 |
| 110 | 140 | 14 | GJ 4212 P0 |
| 115 | 145 | 14 | GJ 4282 P0 |
| 120 | 150 | 14 | GJ 4346 P0 |
オイルシールの基本構造
車のエンジンへの取り付け使用例
オイルシールは金属環にシールリップを構成する合成ゴムを焼付け接着し、組み込んだ“ばね”により軸を適度にホールドすることで、運動している部分のシールを可能とする。
車のエンジン・大気側
車のエンジン
オイルシールの密封メカニズム
正常な取り付け状態にあるオイルシールは大気側からわずかな空気を吸い込んでおり、この吸い込み現象によって油が外へ漏れない。
押し行程と引き行程での油膜厚さの差が油漏れとなるので、この油膜厚さが最適となるように、オイルシールの接触圧力分布（最大接触圧力勾配）が決定されている。
開発秘話
1959年にはまだ誰も解明していなかった「オイルシールの摩擦と密封に関する潤滑理論」を世界に先がけて発表するなど、
理論的な裏付けに基づく独自の技術を確立し、されにその絶え間ない技術革新と硬度な管理水準によって、つねに安定した。
品質とすぐれた機能を持ち併せた製品群を提供しつづけてきました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,420円 ( 4,862円 ) | 在庫品1日目当日出荷可能 |
4,487円 ( 4,936円 ) | 5日目 |
3,729円 ( 4,102円 ) | 5日目 |
4,083円 ( 4,491円 ) | 5日目 |
5,221円 ( 5,743円 ) | 5日目 |
4,452円 ( 4,897円 ) | 5日目 |
4,244円 ( 4,668円 ) | 5日目 |
4,283円 ( 4,711円 ) | 5日目 |
4,509円 ( 4,960円 ) | 5日目 |
4,973円 ( 5,470円 ) | 5日目 |
4,986円 ( 5,485円 ) | 5日目 |
5,709円 ( 6,280円 ) | 5日目 |
6,096円 ( 6,706円 ) | 5日目 |
5,503円 ( 6,053円 ) | 5日目 |
6,562円 ( 7,218円 ) | 5日目 |
6,656円 ( 7,322円 ) | 5日目 |
7,432円 ( 8,175円 ) | 5日目 |
8,673円 ( 9,540円 ) | 5日目 |
8,791円 ( 9,670円 ) | 5日目 |
9,507円 ( 10,458円 ) | 5日目 |
11,025円 ( 12,128円 ) | 5日目 |
11,426円 ( 12,569円 ) | 5日目 |
11,653円 ( 12,818円 ) | 5日目 |
14,016円 ( 15,418円 ) | 5日目 |
14,059円 ( 15,465円 ) | 5日目 |
16,158円 ( 17,774円 ) | 5日目 |
17,554円 ( 19,309円 ) | 5日目 |
18,798円 ( 20,678円 ) | 5日目 |
20,040円 ( 22,044円 ) | 5日目 |
詳細情報
基本情報
リップ先端部に、自己潤滑性の優れたNOKレアフロン（四ふっ化エチレン樹脂）膜を焼き付けたオイルシール。
【特長】
・潤滑の悪い条件や、摩擦トルクを小さくしたい場合に適している。
・機械製品に使用される潤滑油をはじめ、水、薬液、ガスなどが機械のすきまから漏れるのを防止。
・外部からほこりや土砂が侵入するのを防止。大気側からわずかな空気を吸い込み油が外に漏れるのを防止。
・金属環にシールリップを構成する合成ゴムを焼付け接着。
・組み込んだ"ばね"により軸を適度にホールドすることで、運動している部分のシールを可能。
【用途】
・2サイクルエンジン、トルクコンバータ、洗濯機などのシール。
・自動車のエンジンや船舶、鉄道車輛、建設機械、農業機械、石油化学プラント、家電製品など。
