NOK

標準オイルシール TCN型

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 1,270円～55,190円特別価格

税込単価: 1,397円～60,709円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

NOK

標準オイルシール SB型

4.3

通常価格(税別)： 245円 (税込価格：270円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

NOK

標準オイルシール TC型

4.9

通常価格(税別)： 293円 (税込価格：322円)

通常出荷日：在庫品1日目

機械のすきまから油が漏れるのを防ぐほか、水や薬液の漏れ、ほこりや土砂の侵入から...

詳細情報を確認する

摺動面
軸
密封対象液
潤滑油
シール外周部材質
ゴム(金属環あり)
環境・用途
耐圧力
ダストリップ
あり
装着方法
軸端からのみ
ハウジング溝
なし
二液分離
なし
耐圧限界 (MPa)
0.98

未確定：候補が45型番あります。

商品情報
型番リスト
詳細情報

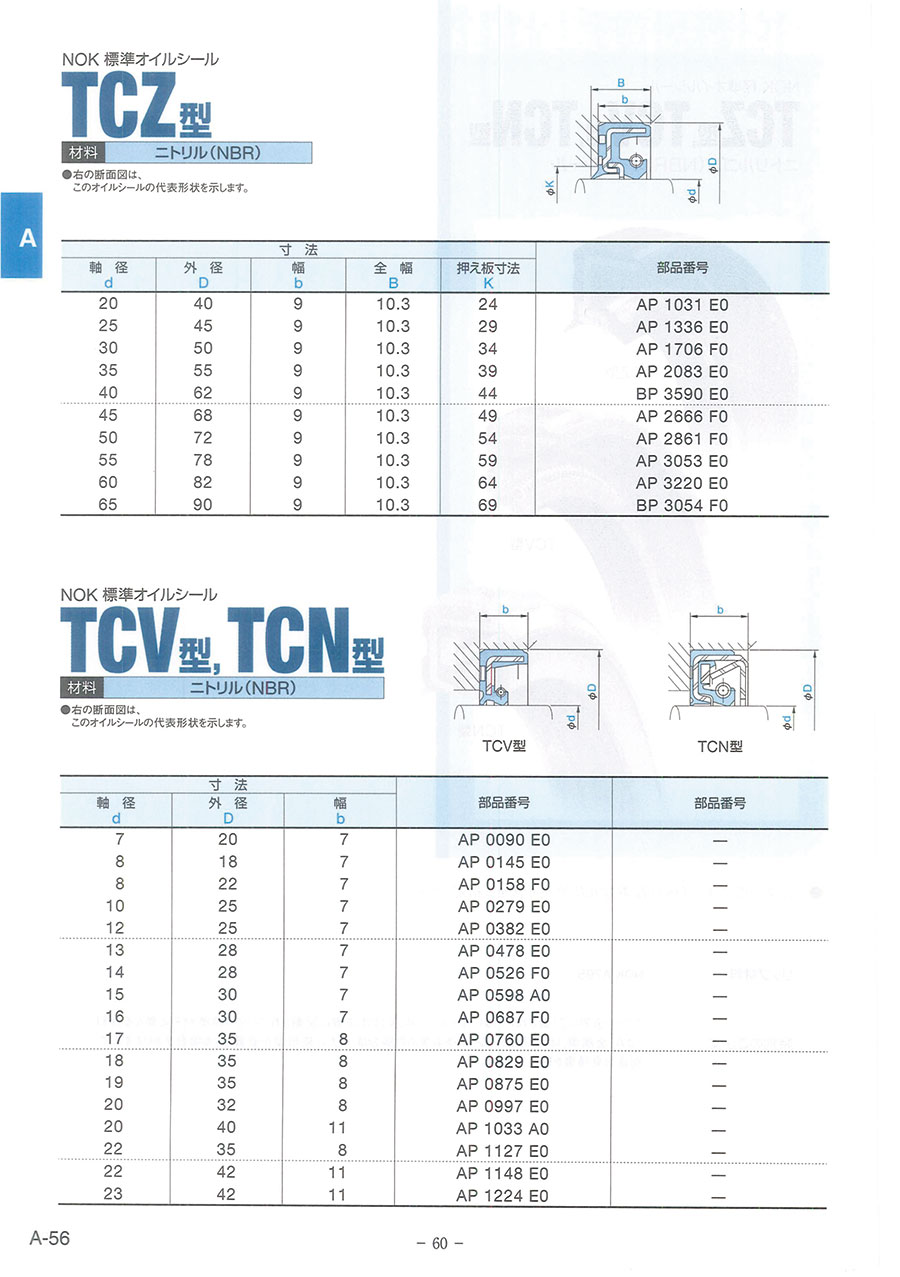

カタログ

商品情報

NOK 標準オイルシール TCN型の断面図と寸法

NOK 標準オイルシール TCN型の断面図

TCN型ニトリルゴム（NBR）オイルシールの寸法

寸法			部品番号
軸径 d	外径 D	幅 b	TCN型
7	20	7	-
8	18	7	-
8	22	7	-
10	25	7	-
12	25	7	-
13	28	7	-
14	28	7	-
15	30	7	-
16	30	7	-
17	35	8	-
18	35	8	-
19	35	8	-
20	32	8	-
20	40	11	-
22	35	8	-
22	42	11	-
23	42	11	-
24	40	8	-
25	40	8	-
25	45	11	AP 1338 F0
26	42	8	-
27	47	11	-
28	48	11	AP 1563 J4
30	42	7	-
30	50	11	AP 1709 H4
32	52	11	AP 1904 F3
34	54	11	AP 1978 G1
35	55	11	AP 2085 G1
38	58	11	AP 2240 G4
40	62	11	AP 2388 E5
42	65	12	AP 2507 H2
45	68	12	AP 2668 G4
48	70	12	AP 2791 G0
50	68	12	AP 2850 E0
50	72	12	AP 2864 I3
52	75	12	-
55	78	12	AP 3055 F3
58	80	12	-
60	82	12	AP 3222 B6
62	85	12	AP 3297 G3
65	88	12	AP 3400 I0
65	90	13	AP 3409 F1
70	92	12	AP 3519 I0
70	95	13	AP 3527 B9
75	100	13	AP 3618 G7
80	105	13	AP 3744 K5
85	110	13	AP 3842 H3
90	115	13	AP 3932 B7
95	120	13	AP 3994 B7
100	125	13	AP 4063 B0
105	135	14	AP 4153 H0
110	140	14	AP 4212 B0
115	145	14	AP 4282 G0
120	150	14	AP 4346 B7
125	155	14	AP 4399 E0
130	160	14	AP 4451 G3
135	165	14	AP 4498 G0
140	170	14	AP 4542 F0
150	180	14	AP 4624 G0
170	200	16	AP 4795 F0
190	225	16	AP 4983 E0

TCN型ふっ素ゴム（FKM）オイルシールの寸法

寸法			部品番号
軸径 d	外径 D	幅 b	TCN型
10	25	7	-
15	30	7	-
20	40	11	-
25	45	11	-
28	48	11	-
30	50	11	-
35	55	11	-
38	58	11	-
40	62	11	-
45	68	12	AP 2668 O2
50	72	12	-
55	78	12	AP 3055 H8
60	82	12	AP 3222 H4
70	95	13	AP 3527 F1
80	105	13	AP 3744 J6
90	115	13	AP 3932 H3
95	120	13	AP 3994 H0
100	125	13	AP 4063 J1
110	140	14	AP 4212 G0
120	150	14	AP 4346 H8

オイルシールの基本構造

車のエンジンへの取り付け使用例

オイルシールは金属環にシールリップを構成する合成ゴムを焼付け接着し、組み込んだ“ばね”により軸を適度にホールドすることで、運動している部分のシールを可能とする。

車のエンジン・大気側

車のエンジン

オイルシールの密封メカニズム

正常な取り付け状態にあるオイルシールは大気側からわずかな空気を吸い込んでおり、この吸い込み現象によって油が外へ漏れない。
押し行程と引き行程での油膜厚さの差が油漏れとなるので、この油膜厚さが最適となるように、オイルシールの接触圧力分布（最大接触圧力勾配）が決定されている。

開発秘話

1959年にはまだ誰も解明していなかった「オイルシールの摩擦と密封に関する潤滑理論」を世界に先がけて発表するなど、
理論的な裏付けに基づく独自の技術を確立し、されにその絶え間ない技術革新と硬度な管理水準によって、
つねに安定した品質とすぐれた機能を持ち併せた製品群を提供しつづけてきました。

型番リスト

表示件数

型番

軸径 d

(φ)

シール材質

使用温度範囲

(℃)

外径 D

(φ)

幅 b

(mm)

最小発注数量

28	ニトリルゴム	-11～70	48	11	1個
30	ニトリルゴム	-11～70	50	11	1個
32	ニトリルゴム	-11～70	52	11	1個
34	ニトリルゴム	-11～70	54	11	1個
35	ニトリルゴム	-11～70	55	11	1個
38	ニトリルゴム	-11～70	58	11	1個
40	ニトリルゴム	-11～70	62	11	1個
40	ニトリルゴム	-11～70	62	12	1個
42	ニトリルゴム	-11～70	65	12	1個
45	ニトリルゴム	-11～70	68	12	1個
45	ふっ素ゴム	-16～150	68	12	1個
48	ニトリルゴム	-11～70	70	12	1個
50	ニトリルゴム	-11～70	68	12	1個
50	ニトリルゴム	-11～70	72	12	1個
55	ニトリルゴム	-11～70	78	12	1個
55	ふっ素ゴム	-16～150	78	12	1個
60	ニトリルゴム	-11～70	82	12	1個
60	ふっ素ゴム	-16～150	82	12	1個
62	ニトリルゴム	-11～70	85	12	1個
65	ニトリルゴム	-11～70	88	12	1個
65	ニトリルゴム	-11～70	90	13	1個
70	ニトリルゴム	-11～70	92	12	1個
70	ニトリルゴム	-11～70	95	13	1個
70	ふっ素ゴム	-16～150	95	13	1個
75	ニトリルゴム	-11～70	100	13	1個
80	ふっ素ゴム	-16～150	105	13	1個
80	ニトリルゴム	-11～70	105	13	1個
85	ニトリルゴム	-11～70	110	13	1個
90	ニトリルゴム	-11～70	115	13	1個
90	ふっ素ゴム	-16～150	115	13	1個
95	ニトリルゴム	-11～70	120	13	1個
95	ふっ素ゴム	-16～150	120	13	1個
100	ニトリルゴム	-11～70	125	13	1個
95	ふっ素ゴム	-16～150	125	13	1個
105	ニトリルゴム	-11～70	135	14	1個
110	ニトリルゴム	-11～70	140	14	1個
110	ふっ素ゴム	-16～150	140	14	1個
115	ニトリルゴム	-11～70	145	14	1個
120	ニトリルゴム	-11～70	150	14	1個
125	ニトリルゴム	-11～70	155	14	1個
135	ニトリルゴム	-11～70	165	14	1個
140	ニトリルゴム	-11～70	170	14	1個
150	ニトリルゴム	-11～70	180	14	1個
170	ニトリルゴム	-11～70	200	16	1個
190	ニトリルゴム	-11～70	225	16	1個

通常単価(税別) (税込単価)	通常出荷日

1,972円 ( 2,169円 )	5日目
2,992円 ( 3,291円 )	6日目
3,442円 ( 3,786円 )	5日目
1,270円 ( 1,397円 )	5日目
2,765円 ( 3,042円 )	5日目
1,637円 ( 1,801円 )	5日目
2,344円 ( 2,578円 )	5日目
4,266円 ( 4,693円 )	5日目
1,967円 ( 2,164円 )	6日目
2,530円 ( 2,783円 )	在庫品1日目当日出荷可能
12,303円 ( 13,533円 )	6日目
1,479円 ( 1,627円 )	5日目
4,890円 ( 5,379円 )	5日目
3,494円 ( 3,843円 )	5日目
3,576円 ( 3,934円 )	6日目
16,314円 ( 17,945円 )	5日目
3,842円 ( 4,226円 )	6日目
18,533円 ( 20,386円 )	6日目
2,467円 ( 2,714円 )	5日目
8,789円 ( 9,668円 )	5日目
2,679円 ( 2,947円 )	5日目
9,649円 ( 10,614円 )	5日目
3,632円 ( 3,995円 )	6日目
24,204円 ( 26,624円 )	5日目
2,844円 ( 3,128円 )	5日目
39,889円 ( 43,878円 )	5日目
5,838円 ( 6,422円 )	6日目
3,585円 ( 3,944円 )	5日目
5,065円 ( 5,572円 )	6日目
55,190円49,671円 ( 54,638円 )	5日目
3,349円 ( 3,684円 )	5日目
36,718円33,046円 ( 36,351円 )	5日目
7,431円 ( 8,174円 )	6日目
52,028円 ( 57,231円 )	5日目
4,316円 ( 4,748円 )	5日目
4,790円 ( 5,269円 )	5日目
44,859円40,373円 ( 44,410円 )	5日目
5,568円 ( 6,125円 )	5日目
5,196円 ( 5,716円 )	5日目
6,243円 ( 6,867円 )	6日目
12,953円 ( 14,248円 )	5日目
16,071円14,785円 ( 16,264円 )	6日目
8,412円 ( 9,253円 )	5日目
11,782円 ( 12,960円 )	5日目
25,748円23,173円 ( 25,490円 )	6日目

詳細情報

基本情報

基本情報

機械のすきまから油が漏れるのを防ぐほか、水や薬液の漏れ、ほこりや土砂の侵入からも守るオイルシール。
【特長】
・圧力による変形を小さくするため、保持器を一体とした耐圧用オイルシールで、高圧用に使用。
・機械製品に使用される潤滑油をはじめ、水、薬液、ガスなどが機械のすきまから漏れるのを防止。
・外部からほこりや土砂が侵入するのを防止。
・押し行程と引き行程での油膜厚さの差が最適となるように、オイルシールの接触圧力分布を決定。
・金属環にシールリップを構成する合成ゴムを焼付け接着し、運動している部分のシールを可能。
【用途】
・油用で圧力がある場合のシール。瞬間的圧力（サージ圧）の限界は、0.98MPa（10kgf/cm2）を目安。
・自動車のエンジンや船舶、鉄道車輛、家電製品などさまざまな分野における機械の密封装置として。

カタログ

規格情報

カタログ (見開き版)

商品担当おすすめ

NOK
Oリング JIS B 2401 Pシリーズ（固定用・運動用）
JISB2401相当品（Ｐシリーズ）用のバックアップリングとなります。<br>バックアップリングをＯリングと使用することで、はみ出し防止の対策となります。
NOK
Oリング JISB2401 Gシリーズ（固定用）
JISB2401相当品（Ｇシリーズ）用のバックアップリングとなります。<br>バックアップリングをＯリングと使用することで、はみ出し防止の対策となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
