トヨックス

カムロックカプラーホースシャンク[633-C]

Name: カムロック カプラー ホースシャンク[633-C]
Brand: トヨックス
SKU: 221005008738
Rating: 4.5 (4 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（4件）

この商品のFAQをみる（1件）

通常単価(税別): 2,292円～82,547円特別価格

税込単価: 2,521円～90,802円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

トヨックス

カムロックアダプターメネジ[633-AB]

4.3

通常価格(税別)： 1,160円 (税込価格：1,276円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

トヨックス

カムロックアダプターオネジ[633-FB]

通常価格(税別)： 1,380円 (税込価格：1,518円)

通常出荷日：在庫品1日目

ホース+バンド締めで取り付けて使用する着脱式継手です。◆◇用途◇◆工場設備配管...

詳細情報を確認する

種類
標準
アダプター/カプラー
カプラー
接続部の種類
ホースシャンク
バルブ構造
両路開放型
ガスケット材質
ブナ-N

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が32型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

633-C AL

633-C SST

633-C PP

633-C BR

製品仕様

外観図

633-C AL

633-C SST

633-C PP

633-C BR

工場設備配管・各種機械組込用継手

仕様

型番	流体	主材質	素材詳細
633-C AL	空気水（工業用水）油	アルミ合金	継手本体：アルミ合金（ADC12、5"～：AC4CH）カムアーム：SCS14（SUS316相当）ピン・リング：SUS304 ガスケット：ブナN（NBR）
633-C SST	空気水（工業用水）薬品溶剤・塗料油飲料・飲用水食品	SUS	継手本体：SCS14（SUS316相当）カムアーム：SCS14（SUS316相当）ピン・リング：SUS304 ガスケット：ブナN（NBR）
633-C PP	空気水（工業用水）薬品溶剤・塗料油飲料・飲用水食品	PP	継手本体：PP カムアーム：SCS14（SUS316相当）ピン・リング：SUS304 ガスケット：ブナN（NBR）
633-C BR	空気水（工業用水）油	ブロンズ（青銅）	継手本体：ブロンズ CAC406（BC6）青銅カムアーム：SCS14（SUS316相当）ピン・リング：SUS304 ガスケット：ブナN（NBR）

※ガスケットは流体により選定できます。

再使用可
現場施工可

633-C AL規格表

品番	呼び径		寸法（mm）
品番	インチ	ミリ	A	B	C	E	G	K	L
633-C 3/4AL	3/4"	20	109	61	41	15	21	51	94
633-C 1AL	1"	25	130	67	47	20	27	58	110
633-C1-1/4AL	1-1/4"	32	179	79	58	26	34	59	121
633-C1-1/2AL	1-1/2"	40	187	87	65	33	40	74	136
633-C 2AL	2"	50	196	96	75	44	53	87	157
633-C2-1/2AL	2-1/2"	65	208	108	90	56	67	93	160
633-C 3AL	3"	80	249	137	108	69	79	113	185
633-C 4AL	4"	100	277	166	140	91	105	127	200
633-C 5AL	5"	125	302	191	165	114	134	127	189
633-C 6AL	6"	150	409	255	198	142	157	146	214
633-C 8AL	8"	200	474	320	264	188	207	150	252

※4"以下はダイカストになります。
※サイズにより竹の子部形状が異なります。
※8インチ品のカムアームは4本です。

633-C SST規格表

品番	呼び径		寸法（mm）
品番	インチ	ミリ	A	B	C	E	G	K	L
633-C 3/4SST	3/4"	20	109	61	41	14	21	51	94
633-C 1SST	1"	25	130	67	47	20	27	58	110
633-C1-1/4SST	1-1/4"	32	179	79	58	25	34	59	121
633-C1-1/2SST	1-1/2"	40	187	87	65	32	40	74	136
633-C 2SST	2"	50	196	96	75	43	52	87	157
633-C2-1/2SST	2-1/2"	65	208	108	90	55	67	93	160
633-C 3SST	3"	80	249	137	108	68	79	113	185
633-C 4SST	4"	100	277	166	140	89	105	127	200
633-C 5SST	5"	125	302	191	165	114	134	127	189
633-C 6SST	6"	150	409	255	198	142	157	146	214

※サイズにより竹の子部形状が異なります。

633-C PP規格表

品番	呼び径		寸法（mm）
品番	インチ	ミリ	A	B	C	E	G	K	L
633-C 3/4PP	3/4"	20	109	61	57	14	21	51	97
633-C 1PP	1"	25	130	67	64	20	27	58	115
633-C1-1/2PP	1-1/2"	40	187	87	82	29	40	74	141
633-C 2PP	2"	50	196	96	94	40	52	87	162
633-C 3PP	3"	80	249	137	130	65	79	113	187

633-C BR規格表

品番	呼び径		寸法（mm）
品番	インチ	ミリ	A	B	C	E	G	K	L
633-C 3/4BR	3/4"	20	109	61	41	14	21	51	83
633-C 1BR	1"	25	130	67	47	20	27	57	98
633-C1-1/4BR	1-1/4"	32	179	79	58	25	34	59	105
633-C1-1/2BR	1-1/2"	40	187	87	65	32	41	74	120
633-C 2BR	2"	50	196	96	75	44	53	87	139
633-C2-1/2BR	2-1/2"	65	208	108	90	57	67	80	135
633-C 3BR	3"	80	249	137	108	68	79	102	161
633-C 4BR	4"	100	277	166	140	89	105	108	167

型番リスト

表示件数

型番

使用流体

本体材質

呼径インチ

参考使用圧力範囲（23℃時）

(MPa)

本体材質詳細

RoHS?

最小発注数量

水 / 空気 / 油	[アルミニウム] アルミ合金	1 1/2	-0.1～1.8	ADC12	10	1個
水 / 空気 / 油	銅合金	1 1/2	-0.1～1.8	CAC406（BC6）青銅	-	1個
水 / 空気 / 油 / 薬品	[樹脂] 樹脂	1 1/2	-0.1～0.7	PP	-	1個
水 / 空気 / 油 / 薬品	[ステンレス] SUS316	1 1/2	-0.1～1.8	SCS14（SUS316相当）	-	1個
水 / 空気 / 油	[アルミニウム] アルミ合金	1 1/4	-0.1～1.8	ADC12	10	1個
水 / 空気 / 油	銅合金	1 1/4	-0.1～1.8	CAC406（BC6）青銅	-	1個
水 / 空気 / 油 / 薬品	[ステンレス] SUS316	1 1/4	-0.1～1.8	SCS14（SUS316相当）	-	1個
水 / 空気 / 油	[アルミニウム] アルミ合金	1	-0.1～1.8	ADC12	10	1個
水 / 空気 / 油	銅合金	1	-0.1～1.8	CAC406（BC6）青銅	-	1個
水 / 空気 / 油 / 薬品	[樹脂] 樹脂	1	-0.1～0.7	PP	-	1個
水 / 空気 / 油 / 薬品	[ステンレス] SUS316	1	-0.1～1.8	SCS14（SUS316相当）	-	1個
水 / 空気 / 油	[アルミニウム] アルミ合金	2 1/2	-0.1～1.1	ADC12	10	1個
水 / 空気 / 油	銅合金	2 1/2	-0.1～1.1	CAC406（BC6）青銅	-	1個
水 / 空気 / 油 / 薬品	[ステンレス] SUS316	2 1/2	-0.1～1.6	SCS14（SUS316相当）	-	1個
水 / 空気 / 油	[アルミニウム] アルミ合金	2	-0.1～1.8	ADC12	10	1個
水 / 空気 / 油	銅合金	2	-0.1～1.8	CAC406（BC6）青銅	-	1個
水 / 空気 / 油 / 薬品	[樹脂] 樹脂	2	-0.1～0.7	PP	-	1個
水 / 空気 / 油 / 薬品	[ステンレス] SUS316	2	-0.1～1.8	SCS14（SUS316相当）	-	1個
水 / 空気 / 油	[アルミニウム] アルミ合金	3/4	-0.1～1.8	ADC12	10	1個
水 / 空気 / 油	銅合金	3/4	-0.1～1.8	CAC406（BC6）青銅	-	1個
水 / 空気 / 油 / 薬品	[樹脂] 樹脂	3/4	-0.1～0.7	PP	-	1個
水 / 空気 / 油 / 薬品	[ステンレス] SUS316	3/4	-0.1～1.8	SCS14（SUS316相当）	-	1個
水 / 空気 / 油	[アルミニウム] アルミ合金	3	-0.1～0.9	ADC12	10	1個
水 / 空気 / 油 / 薬品	[樹脂] 樹脂	3	-0.1～0.4	PP	-	1個
水 / 空気 / 油 / 薬品	[ステンレス] SUS316	3	-0.1～1.4	SCS14（SUS316相当）	-	1個
水 / 空気 / 油	[アルミニウム] アルミ合金	4	-0.1～0.7	ADC12	10	1個
水 / 空気 / 油	銅合金	4	-0.1～0.7	CAC406（BC6）青銅	-	1個
水 / 空気 / 油 / 薬品	[ステンレス] SUS316	4	-0.1～1.1	SCS14（SUS316相当）	-	1個
水 / 空気 / 油	[アルミニウム] アルミ合金	5	-0.1～0.5	AC4CH	-	1個
水 / 空気 / 油 / 薬品	[ステンレス] SUS316	5	-0.1～0.5	SCS14（SUS316相当）	-	1個
水 / 空気 / 油	[アルミニウム] アルミ合金	6	-0.1～0.5	AC4CH	-	1個
水 / 空気 / 油 / 薬品	[ステンレス] SUS316	6	-0.1～0.5	SCS14（SUS316相当）	-	1個

通常単価(税別) (税込単価)	通常出荷日

3,523円 ( 3,875円 )	在庫品1日目当日出荷可能
7,191円 ( 7,910円 )	3日目
3,597円 ( 3,957円 )	3日目
13,300円 ( 14,630円 )	3日目
3,724円 ( 4,096円 )	在庫品1日目当日出荷可能
7,067円 ( 7,774円 )	3日目
13,098円 ( 14,408円 )	3日目
2,819円 ( 3,101円 )	在庫品1日目当日出荷可能
6,204円 ( 6,824円 )	3日目
3,236円 ( 3,560円 )	3日目
9,804円 ( 10,784円 )	在庫品1日目当日出荷可能
6,052円 ( 6,657円 )	3日目
13,692円 ( 15,061円 )	3日目
21,316円 ( 23,448円 )	3日目
4,257円 ( 4,683円 )	在庫品1日目当日出荷可能
9,893円 ( 10,882円 )	3日目
4,389円 ( 4,828円 )	3日目
16,390円 ( 18,029円 )	3日目
2,292円 ( 2,521円 )	在庫品1日目当日出荷可能
4,559円 ( 5,015円 )	3日目
2,877円 ( 3,165円 )	在庫品1日目当日出荷可能
9,216円 ( 10,138円 )	3日目
8,190円 ( 9,009円 )	在庫品1日目当日出荷可能
7,920円 ( 8,712円 )	3日目
30,696円 ( 33,766円 )	3日目
11,671円 ( 12,838円 )	3日目
32,133円28,919円 ( 31,811円 )	3日目
43,973円39,575円 ( 43,533円 )	3日目
20,393円 ( 22,432円 )	3日目
71,612円65,883円 ( 72,471円 )	3日目
27,600円 ( 30,360円 )	3日目
82,547円75,943円 ( 83,537円 )	3日目

詳細情報

基本情報

基本情報

ホース+バンド締めで取り付けて使用する着脱式継手です。◆◇用途◇◆
工場設備配管・各種機械組込用継手
◆◇特長◇◆
【簡単接続】アダプターをカプラーに挿入し、カプラーのカムアームを引きつけるだけで接続可能
【作業標準化】一人で着脱作業を行うことができ、特別な技術もいらず、誤操作の心配なし
【高い信頼性】厳格なMIL規格によって、耐久性、耐圧性、耐熱性、耐腐食性において優れた性能
【安心・安全】振動などの影響でカムアームがゆるんでも、45°で一旦止まり、流体漏れを防止
【様々な流体に対応】アルミ・ステンレス・ポリプロピレン・ブロンズがあり、流体に応じて選定可能

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

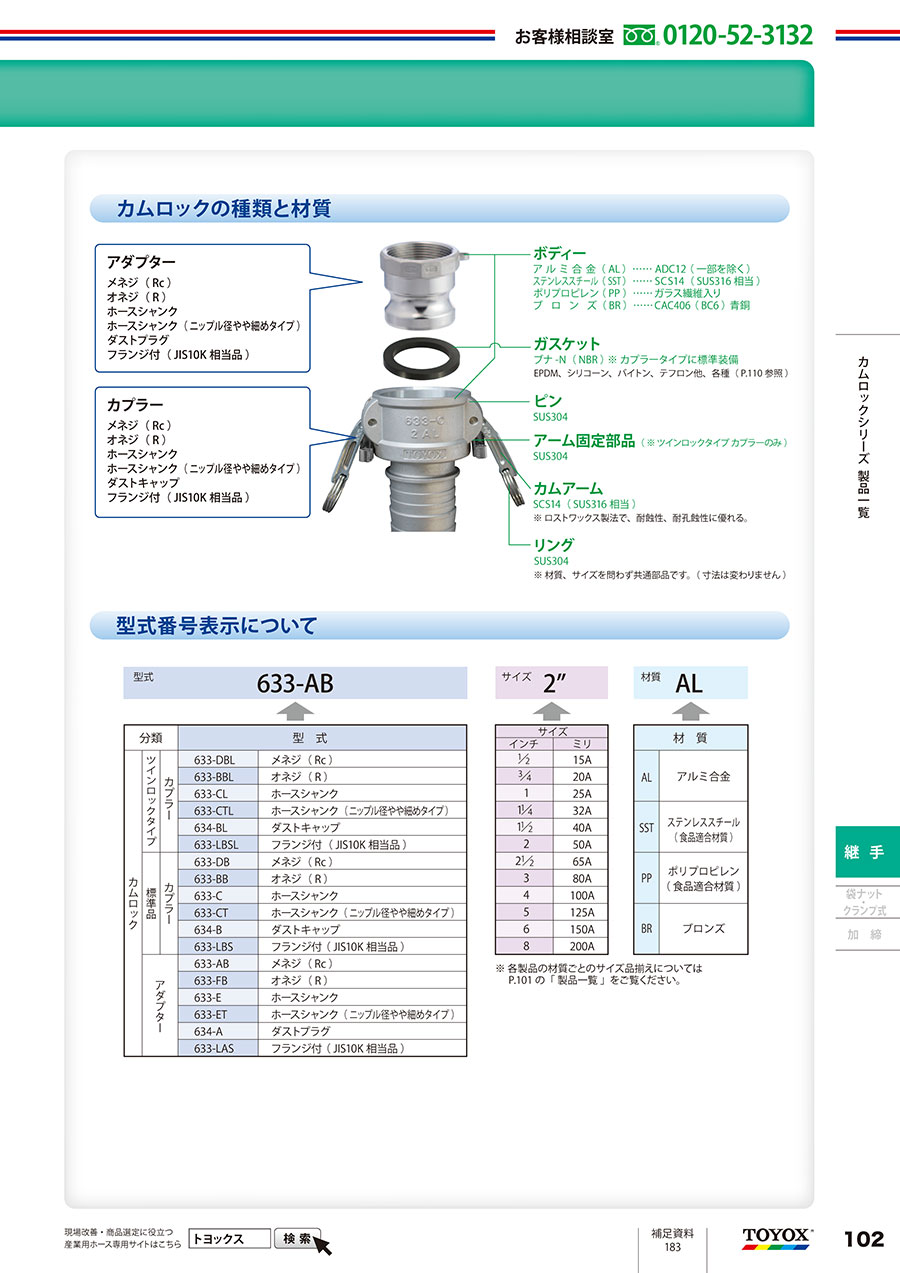

カタログ

カタログ (見開き版)

商品担当おすすめ

トヨックス
カムロックカプラーホースシャンク(細)[633-CT]
ホースシャンク（ホース挿入が容易なニップル径がやや細めタイプ）、カプラー、アルミ製の工場設備配管用レバー式継手です。
トヨックス
カムロックアダプターホースシャンク[633-E]
アダプター、ホースシャンク、アルミ製の工場設備配管用レバー式継手です。
トヨックス
安全ホースバンド[セーフティセミステンレス FS型]
安全キャップ付きで怪我の心配がなく、軽いトルクで均一に締め付けができるセミステン製ホースバンドです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カムロックカプラーホースシャンク[633-C]のレビュー

4.5平均満足度：4.54件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

ホースと組み合わせて外販品として利用

満足度：5.02019/02/26

得意先様設備にご使用頂くためのホース継手として当社で組み上げセット販売している中の一つで、カムロック633シリーズアダ...もっと読む

2人が参考にしています。

水中ポンプ接続部に使用

満足度：5.02019/09/24

カプラーを使用したことで、使用前後の取り付けが簡単になり、作業時間が大幅に減った。

1人が参考にしています。

給水

満足度：4.02021/09/23

ポンプによる給水時に口元に使用しています。ワンタッチで接続できるのでとても便利です。

0人が参考にしています。

装置製作

満足度：4.02019/01/31

ねじ込みタイプの物より取り付けが簡単になりました。ただ思ったより大きくカムアームの稼動域も広いため、狭い場所には向いてい...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q振動ではずれませんか？

独自のツインカムアーム形状による２段締め付け方式で、継手の不意な離脱を防止します。
