ステンレス 平行ピン（軟質）【1～2000個入り】
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2円～30,047円特別価格
- 税込単価
- 2円～33,052円特別価格
A種に比較し外径寸法精度が低い。回転軸、ヒンジなどに使用。切断後センターレス研...
詳細情報を確認する未確定：候補が59型番あります。
商品情報

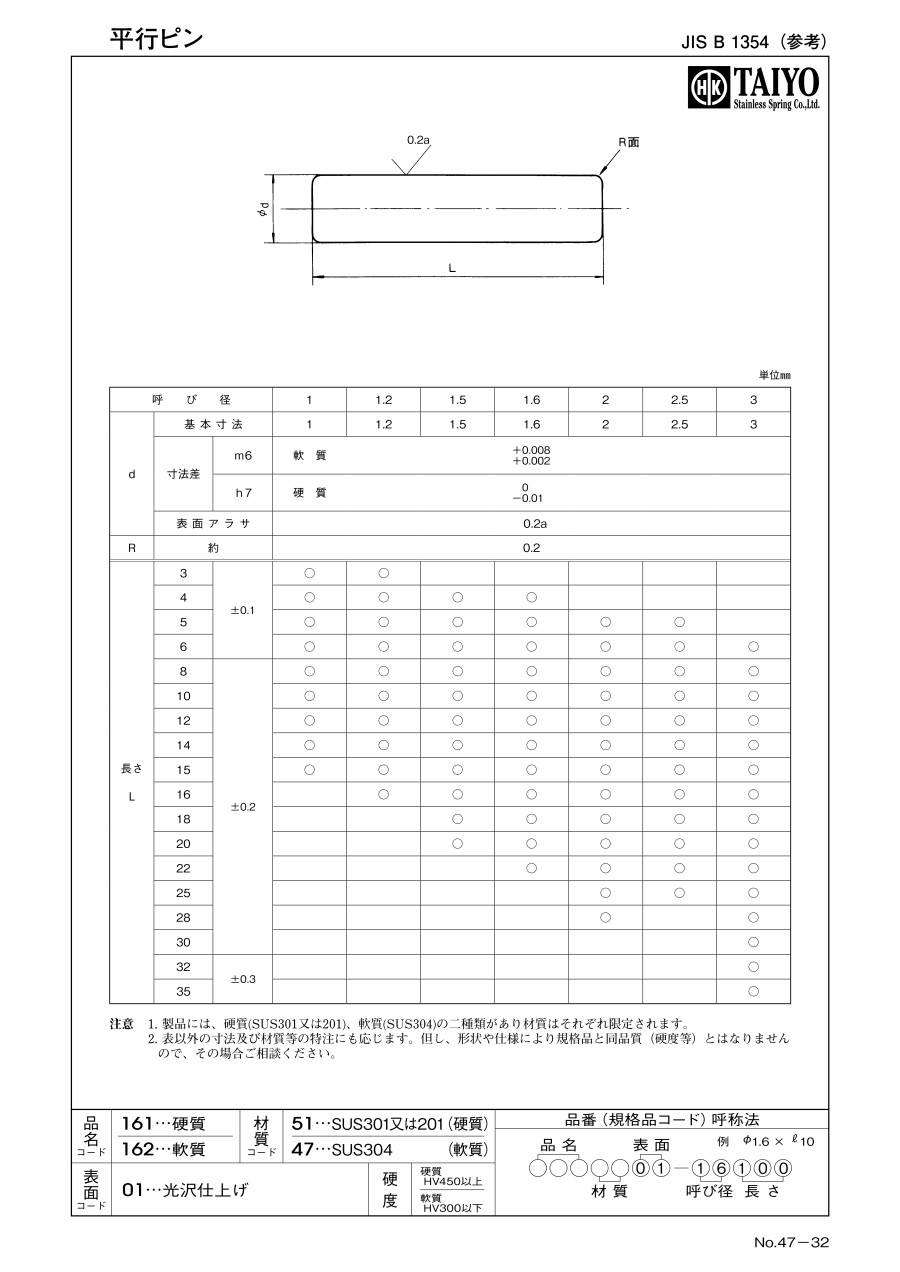

外形図
規格表
単位：mm
| 呼び径 | d | R | ||
|---|---|---|---|---|
| 基本寸法 | 寸法差 | 表面アラサ | 約 | |
| 1 | 1 | +0.008 +0.002 | 0.2a | 0.2 |
| 1.2 | 1.2 | |||
| 1.5 | 1.5 | |||
| 1.6 | 1.6 | |||
| 2 | 2 | |||
| 2.5 | 2.5 | |||
| 3 | 3 | |||
| 長さ | 呼び径 | |||||||
|---|---|---|---|---|---|---|---|---|
| L | 許容差 | 1 | 1.2 | 1.5 | 1.6 | 2 | 2.5 | 3 |
| 3 | ±0.1 | ○ | ○ | - | - | - | - | - |
| 4 | ○ | ○ | ○ | ○ | - | - | - | |
| 5 | ○ | ○ | ○ | ○ | ○ | ○ | - | |
| 6 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 8 | ±0.2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 10 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 12 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 14 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 16 | - | ○ | ○ | ○ | ○ | ○ | ○ | |
| 18 | - | - | ○ | ○ | ○ | ○ | ○ | |
| 20 | - | - | ○ | ○ | ○ | ○ | ○ | |
| 22 | - | - | - | ○ | ○ | ○ | ○ | |
| 25 | - | - | - | - | ○ | ○ | ○ | |
| 28 | - | - | - | - | ○ | - | ○ | |
| 30 | - | - | - | - | - | - | ○ | |
| 32 | ±0.3 | - | - | - | - | - | - | ○ |
| 35 | - | - | - | - | - | - | ○ | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2円 ( 2円 ) | 5日目 |
2円 ( 2円 ) | 5日目 |
3円 ( 3円 ) | 5日目 |
3円 ( 3円 ) | 5日目 |
3円 ( 3円 ) | 5日目 |
3円 ( 3円 ) | 5日目 |
242円 ( 266円 ) | 1日目 |
3円 ( 3円 ) | 5日目 |
3円 ( 3円 ) | 5日目 |
3円 ( 3円 ) | 5日目 |
3円 ( 3円 ) | 5日目 |
3円 ( 3円 ) | 5日目 |
245円 ( 270円 ) | 在庫品1日目当日出荷可能 |
245円 ( 270円 ) | 1日目 |
3円 ( 3円 ) | 5日目 |
4円 ( 4円 ) | 5日目 |
4円 ( 4円 ) | 5日目 |
30,047円27,042円 ( 29,746円 ) | 1日目 |
247円 ( 272円 ) | 1日目 |
3円 ( 3円 ) | 5日目 |
3円 ( 3円 ) | 5日目 |
3円 ( 3円 ) | 5日目 |
3円 ( 3円 ) | 5日目 |
4円 ( 4円 ) | 5日目 |
4円 ( 4円 ) | 5日目 |
4円 ( 4円 ) | 5日目 |
4円 ( 4円 ) | 5日目 |
4円 ( 4円 ) | 5日目 |
248円 ( 273円 ) | 1日目 |
243円 ( 267円 ) | 在庫品1日目当日出荷可能 |
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
245円 ( 270円 ) | 1日目 |
245円 ( 270円 ) | 1日目 |
245円 ( 270円 ) | 在庫品1日目当日出荷可能 |
246円 ( 271円 ) | 在庫品1日目当日出荷可能 |
247円 ( 272円 ) | 1日目 |
247円 ( 272円 ) | 1日目 |
232円 ( 255円 ) | 在庫品1日目当日出荷可能 |
249円 ( 274円 ) | 1日目 |
249円 ( 274円 ) | 1日目 |
245円 ( 270円 ) | 1日目 |
245円 ( 270円 ) | 1日目 |
246円 ( 271円 ) | 1日目 |
247円 ( 272円 ) | 1日目 |
247円 ( 272円 ) | 1日目 |
255円 ( 281円 ) | 在庫品1日目当日出荷可能 |
247円 ( 272円 ) | 在庫品1日目当日出荷可能 |
248円 ( 273円 ) | 在庫品1日目当日出荷可能 |
249円 ( 274円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
251円 ( 276円 ) | 1日目 |
252円 ( 277円 ) | 1日目 |
254円 ( 279円 ) | 1日目 |
256円 ( 282円 ) | 1日目 |
257円 ( 283円 ) | 1日目 |
258円 ( 284円 ) | 1日目 |
259円 ( 285円 ) | 1日目 |
14円 ( 15円 ) | 5日目 |
15円 ( 17円 ) | 5日目 |
詳細情報
基本情報
A種に比較し外径寸法精度が低い。
回転軸、ヒンジなどに使用。
切断後センターレス研削し、真直度、真円度、外径寸法を仕上げています。
ステンレス製ですので、家電、医療、食品関連に向いています。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2025年11月より一部商品につきまして、パック品での取り扱いを廃止しております。ご注文の際は注文単位数量を必ずご確認ください。
カタログ
商品担当おすすめ
ステンレス 平行ピン（軟質）のレビュー
位置決め
4
4.02021/04/25
寸法精度は何も問題ありませんでした。いい商品だと思ったのでまた購入したいと思います。
0人が参考にしています。
