大陽ステンレススプリング

割ピン【1～5000個入り】

Name: 割ピン【1～5,000個入り】
Brand: 大陽ステンレススプリング
SKU: 221005008626
Rating: 5 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 205円～28,663円特別価格

税込単価: 226円～31,529円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大陽ステンレススプリング

スナップピン（スチール／ステンレス）

4.8

通常価格(税別)： 204円 (税込価格：224円)

通常出荷日：在庫品1日目

軸穴に挿入し先端を曲げ抜け止めに使用します。【材質】ステンレス

詳細情報を確認する

種類
割りピン
材質
ステンレス
表面処理
光沢仕上げ

未確定：候補が63型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

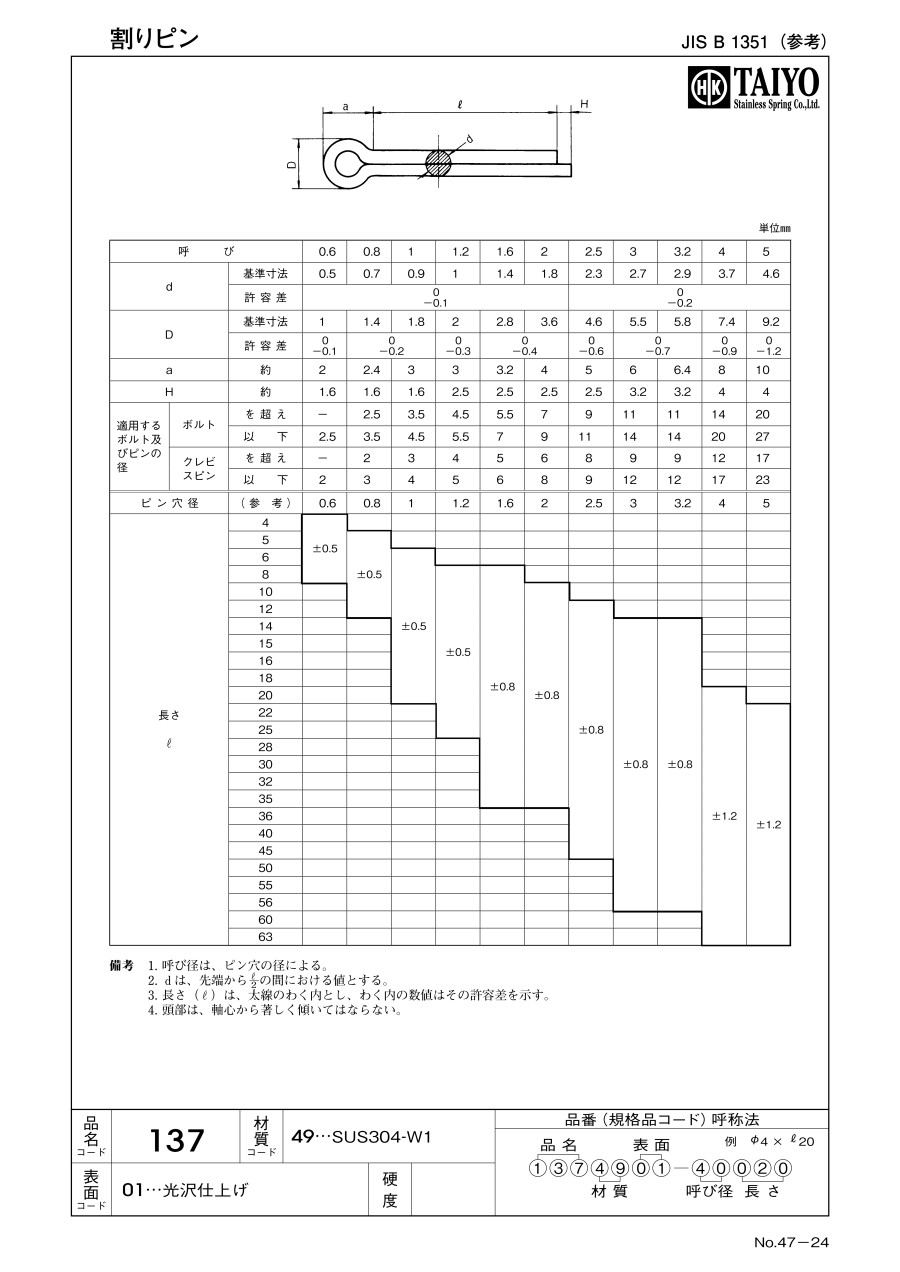

外形図

規格表

呼び			0.8	1	1.2	1.6	2	2.5	3	4	5
d		基準寸法	0.7	0.9	1	1.4	1.8	2.3	2.7	3.7	4.6
d		許容差	0 -0.1					0 -0.2
D		基準寸法	1.4	1.8	2	2.8	3.6	4.6	5.5	7.4	9.2
D		許容差	0 -0.2		0 -0.3	0 -0.4		0 -0.6	0 -0.7	0 -0.9	0 -1.2
a		約	2.4	3	3	3.2	4	5	6	8	10
H		約	1.6	1.6	2.5	2.5	2.5	2.5	3.2	4	4
適用するﾎﾞﾙﾄ及びピンの径	ﾎﾞﾙﾄ	を超え	2.5	3.5	4.5	5.5	7	9	11	14	20
	ﾎﾞﾙﾄ	以下	3.5	4.5	5.5	7	9	11	14	20	27
	クレビスピン	を超え	2	3	4	5	6	8	9	12	17
	クレビスピン	以下	3	4	5	6	8	9	12	17	23
ピン穴径		（参考）	0.8	1	1.2	1.6	2	2.5	3	4	5
長さ ℓ		5		○
		6	○	○	○	○
		7		○
		8	○	○	○	○
		10	○	○	○		○	○
		12	○	○	○	○	○	○
		15		○	○	○	○	○	○
		16						○
		18		○	○	○	○	○	○
		20		○	○		○	○	○	○
		22					○	○	○	○
		25				○	○	○	○	○	○
		28				○	○	○
		30				○	○		○
		35				○	○	○	○	○	○
		40						○	○	○	○
		45						○	○
ℓ寸公差			±0.5			±0.8				±1.2

※ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

1、呼び径は、ピン穴の径による。
2、dは、先端からℓ/2の間における値とする。
3、長さ（ℓ）は○印のみお取り扱いがあります。
4、頭部は、軸心から著しく傾いてはならない。

型番リスト

表示件数

型番

適用軸径

(mm)

販売単位

長さ L

(mm)

d寸

(mm)

D寸

(mm)

適用するボルト及びピンの径

(mm)

RoHS?

最小発注数量

0.8	箱・パック	6	0.7	1.4	2.5～3.5	10	1パック 5000個入り
0.8	箱・パック	8	0.7	1.4	2.5～3.5	10	1パック 5000個入り
0.8	箱・パック	10	0.7	1.4	2.5～3.5	10	1パック 5000個入り
0.8	箱・パック	12	0.7	1.4	2.5～3.5	10	1パック 5000個入り
1	箱・パック	5	0.9	1.8	3.5～4.5	10	1パック 5000個入り
1	箱・パック	6	0.9	1.8	3.5～4.5	10	1パック 5000個入り
1	箱・パック	7	0.9	1.8	3.5～4.5	10	1パック 5000個入り
1	箱・パック	8	0.9	1.8	3.5～4.5	10	1パック 5000個入り
1	箱・パック	10	0.9	1.8	3.5～4.5	10	1パック 5000個入り
1	箱・パック	12	0.9	1.8	3.5～4.5	10	1パック 2000個入り
1	箱・パック	15	0.9	1.8	3.5～4.5	10	1パック 2000個入り
1	箱・パック	18	0.9	1.8	3.5～4.5	10	1パック 2000個入り
1	箱・パック	20	0.9	1.8	3.5～4.5	10	1パック 2000個入り
1.2	箱・パック	6	0.9	2	4.5～5.5	10	1パック 5000個入り
1.2	箱・パック	8	0.9	2	4.5～5.5	10	1パック 5000個入り
1.2	バラ（1個から購入可能）	10	0.9	2	4.5～5.5	10	1個
1.2	箱・パック	12	0.9	2	4.5～5.5	10	1パック 2000個入り
1.2	箱・パック	15	0.9	2	4.5～5.5	10	1パック 2000個入り
1.2	箱・パック	20	0.9	2	4.5～5.5	10	1パック 2000個入り
1.6	箱・パック	6	0.9	2.8	5.5～7	10	1パック 5000個入り
1.6	箱・パック	8	0.9	2.8	5.5～7	10	1パック 5000個入り
1.6	バラ（1個から購入可能）	12	0.9	2.8	5.5～7	10	1個
1.6	箱・パック	15	0.9	2.8	5.5～7	10	1パック 2000個入り
1.6	箱・パック	18	0.9	2.8	5.5～7	10	1パック 2000個入り
1.6	バラ（1個から購入可能）	28	0.9	2.8	5.5～7	10	1個
1.6	箱・パック	30	0.9	2.8	5.5～7	10	1パック 1000個入り
2	箱・パック	10	1	3.6	7～9	10	1パック 2000個入り
2	箱・パック	12	1	3.6	7～9	10	1パック 2000個入り
2	箱・パック	15	1	3.6	7～9	10	1個
2	箱・パック	18	1	3.6	7～9	10	1パック 2000個入り
2	箱・パック	20	1	3.6	7～9	10	1パック 2000個入り
2	箱・パック	22	1	3.6	7～9	10	1パック 2000個入り
2	バラ（1個から購入可能）	25	1.8	3.6	7～9	10	1個
2	バラ（1個から購入可能）	28	1	3.6	7～9	10	1個
2	バラ（1個から購入可能）	30	1	3.6	7～9	10	1個
2	箱・パック	35	1	3.6	7～9	10	1パック 1000個入り
2.5	箱・パック	10	2.3	4.6	9～11	10	1パック 2000個入り
2.5	箱・パック	12	2.3	4.6	9～11	10	1パック 2000個入り
2.5	バラ（1個から購入可能）	15	2.3	4.6	9～11	10	1個
2.5	箱・パック	16	2.3	4.6	9～11	10	1パック 2000個入り
2.5	箱・パック	18	2.3	4.6	9～11	10	1パック 2000個入り
2.5	バラ（1個から購入可能）	20	2.3	4.6	9～11	10	1個
2.5	箱・パック	22	2.3	4.6	9～11	10	1パック 1000個入り
2.5	箱・パック	25	2.3	4.6	9～11	10	1パック 1000個入り
2.5	箱・パック	28	2.3	4.6	9～11	10	1パック 1000個入り
2.5	箱・パック	35	2.3	4.6	9～11	10	1パック 1000個入り
3	箱・パック	15	2.7	5.5	11～14	10	1パック 1000個入り
3	箱・パック	18	2.7	5.5	11～14	10	1パック 1000個入り
3	箱・パック	20	2.7	5.5	11～14	10	1パック 1000個入り
3	箱・パック	22	2.7	5.5	11～14	10	1パック 1000個入り
3	箱・パック	25	2.7	5.5	11～14	10	1パック 1000個入り
3	箱・パック	30	2.7	5.5	11～14	10	1パック 1000個入り
3	箱・パック	35	2.7	5.5	11～14	10	1パック 1000個入り
3	箱・パック	40	2.7	5.5	11～14	10	1パック 1000個入り
3	箱・パック	45	2.7	5.5	11～14	10	1パック 1000個入り
4	箱・パック	20	3.7	7.4	14～20	10	1パック 1000個入り
4	箱・パック	22	3.7	7.4	14～20	10	1パック 1000個入り
4	箱・パック	25	3.7	7.4	14～20	10	1パック 1000個入り
4	箱・パック	35	3.7	7.4	14～20	10	1パック 500個入り
4	バラ（1個から購入可能）	40	3.7	7.4	14～20	10	1個

通常単価(税別) (税込単価)	通常出荷日

16,185円14,566円 ( 16,023円 )	11日目
16,185円14,566円 ( 16,023円 )	11日目
21,636円19,472円 ( 21,419円 )	11日目
21,745円19,570円 ( 21,527円 )	11日目
16,185円 ( 17,804円 )	11日目
16,185円14,566円 ( 16,023円 )	11日目
16,185円14,566円 ( 16,023円 )	11日目
16,185円14,566円 ( 16,023円 )	11日目
21,636円19,472円 ( 21,419円 )	1日目
8,698円7,828円 ( 8,611円 )	1日目
8,696円7,826円 ( 8,609円 )	1日目
8,644円7,952円 ( 8,747円 )	11日目
10,802円9,721円 ( 10,693円 )	11日目
16,233円14,609円 ( 16,070円 )	11日目
16,233円 ( 17,856円 )	3日目
205円 ( 226円 )	1日目
8,631円7,767円 ( 8,544円 )	11日目
8,720円 ( 9,592円 )	1日目
10,770円9,693円 ( 10,662円 )	11日目
21,636円19,472円 ( 21,419円 )	11日目
21,636円 ( 23,800円 )	1日目
207円 ( 228円 )	在庫品1日目当日出荷可能
8,685円 ( 9,554円 )	1日目
10,781円 ( 11,859円 )	11日目
210円 ( 231円 )	1日目
6,493円 ( 7,142円 )	11日目
8,246円7,586円 ( 8,345円 )	1日目
8,629円7,766円 ( 8,543円 )	3日目
208円 ( 229円 )	在庫品1日目当日出荷可能
10,748円9,673円 ( 10,640円 )	11日目
10,806円9,725円 ( 10,698円 )	1日目
10,804円9,723円 ( 10,695円 )	11日目
210円 ( 231円 )	1日目
209円 ( 230円 )	1日目
210円 ( 231円 )	1日目
7,589円6,981円 ( 7,679円 )	11日目
12,973円 ( 14,270円 )	3日目
14,637円 ( 16,101円 )	1日目
211円 ( 232円 )	在庫品1日目当日出荷可能
15,188円13,669円 ( 15,036円 )	11日目
16,492円14,842円 ( 16,326円 )	1日目
214円 ( 235円 )	在庫品1日目当日出荷可能
9,722円8,749円 ( 9,624円 )	11日目
9,730円 ( 10,703円 )	11日目
10,832円9,748円 ( 10,723円 )	11日目
12,986円11,687円 ( 12,856円 )	11日目
11,612円 ( 12,773円 )	1日目
12,732円11,458円 ( 12,604円 )	11日目
13,721円 ( 15,093円 )	1日目
14,084円12,675円 ( 13,943円 )	1日目
14,784円 ( 16,262円 )	1日目
16,236円 ( 17,860円 )	1日目
18,379円16,541円 ( 18,195円 )	1日目
20,545円18,490円 ( 20,339円 )	1日目
21,635円19,471円 ( 21,418円 )	1日目
21,619円 ( 23,781円 )	2日目
22,695円20,425円 ( 22,468円 )	11日目
24,584円22,125円 ( 24,338円 )	1日目
15,138円 ( 16,652円 )	11日目
251円 ( 276円 )	在庫品1日目当日出荷可能

基本情報

基本情報

軸穴に挿入し先端を曲げ抜け止めに使用します。【材質】ステンレス

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

割ピンのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

抜けてはいけないボルトに

満足度：5.02021/08/03

ボルトに旋盤で加工し、ナットではダメな振動の多い箇所に割りピンで固定しました。
