ジョイントクリップ（異径タイプ）
- 表面処理
- 生地
- 用途
- 配管結合用
- 販売単位
- バラ(1個から購入可能)
未確定：候補が5型番あります。
商品情報

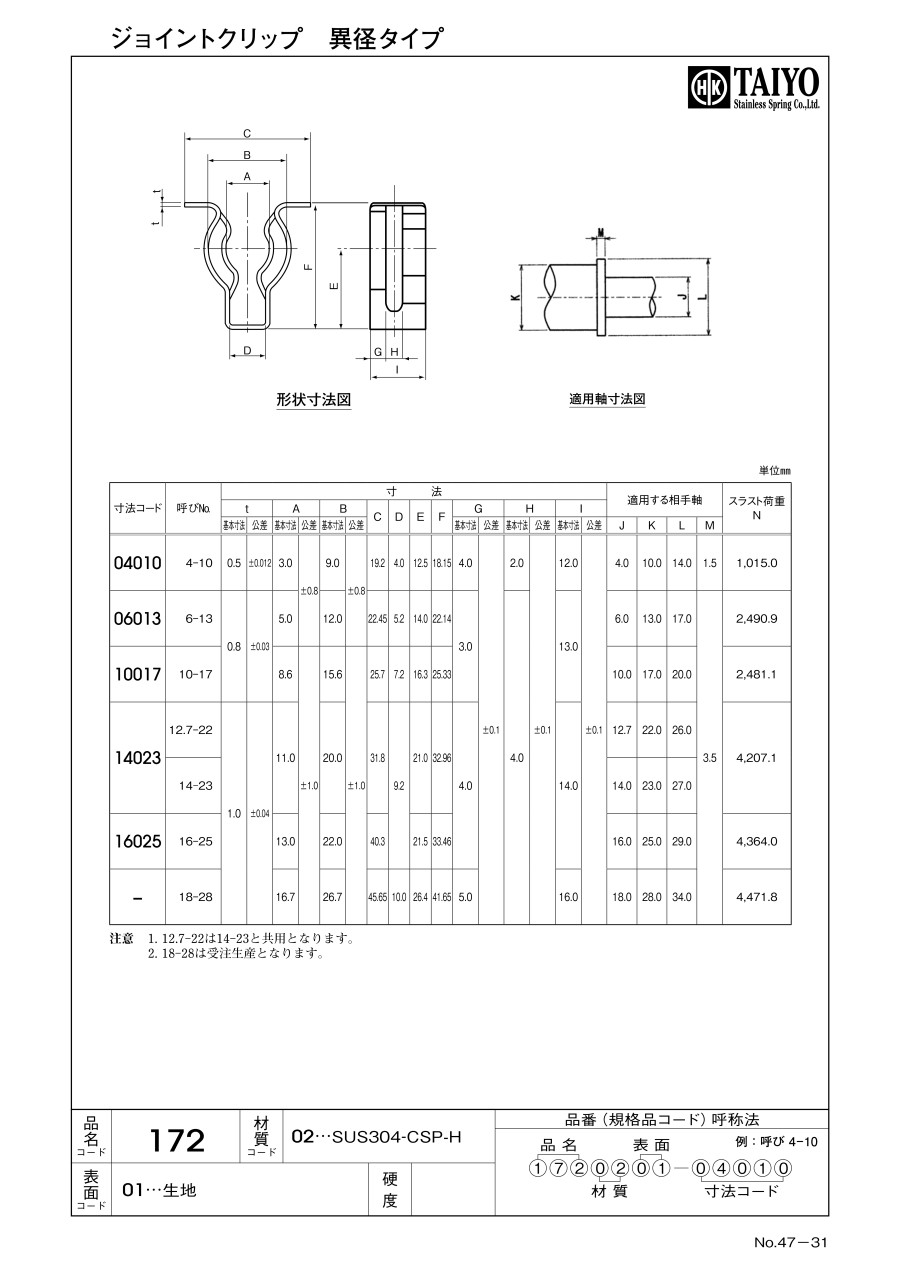

ジョイントクリップ（異径タイプ）の外形図と寸法
単位:mm
| 寸法コード | 呼びNo. | 寸法 | 適用する相手軸 | スラスト荷重 N | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| t | A | B | C | D | E | F | G | H | I | |||||||||||||
| 基本寸法 | 公差 | 基本寸法 | 公差 | 基本寸法 | 公差 | 基本寸法 | 公差 | 基本寸法 | 公差 | 基本寸法 | 公差 | J | K | L | M | |||||||
| 04010 | 4－10 | 0.5 | ±0.012 | 3.0 | ±0.8 | 9.0 | ±0.8 | 19.2 | 4.0 | 12.5 | 18.15 | 4.0 | ±0.1 | 2.0 | ±0.1 | 12.0 | ±0.1 | 4.0 | 10.0 | 14.0 | 1.5 | 1,015.0 |
| 06013 | 6－13 | 0.8 | ±0.03 | 5.0 | 12.0 | 22.45 | 5.2 | 14.0 | 22.14 | 3.0 | 4.0 | 13.0 | 6.0 | 13.0 | 17.0 | 3.5 | 2,490.9 | |||||
| 10017 | 10－17 | 8.6 | ±1.0 | 15.6 | ±1.0 | 25.7 | 7.2 | 16.3 | 25.33 | 10.0 | 17.0 | 20.0 | 2,481.1 | |||||||||
| 14023 | 12.7－22 | 1.0 | ±0.04 | 11.0 | 20.0 | 31.8 | 9.2 | 21.0 | 32.96 | 4.0 | 14.0 | 12.7 | 22.0 | 26.0 | 4,207.1 | |||||||
| 14－23 | 14.0 | 23.0 | 27.0 | |||||||||||||||||||
| 16025 | 16－25 | 13.0 | 22.0 | 40.3 | 21.5 | 33.46 | 16.0 | 25.0 | 29.0 | 4,364.0 | ||||||||||||
| － | 18－28 | 16.7 | 26.7 | 45.65 | 10.0 | 26.4 | 41.65 | 5.0 | 16.0 | 18.0 | 28.0 | 34.0 | 4,471.8 | |||||||||
注意 1. 12.7-22は14-23と共用はとなります。
2. 18-28は受注生産となります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
290円 ( 319円 ) | 1日目 |
308円 ( 339円 ) | 在庫品1日目当日出荷可能 |
362円 ( 398円 ) | 1日目 |
328円 ( 361円 ) | 在庫品1日目当日出荷可能 |
298円 ( 328円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
フランジ付きの水周りの配管結合部にワンタッチで挿入できる製品です。
【特長】
・特殊加工を施している為、耐久性、挿入性が向上。
・ヘタリが少なく、安定した保持力を維持。
【用途】
・異径タイプの配管用に。
