メカニカル部品技術窓口
ジョイントクリップ（Sタイプ）
- 表面処理
- 生地
- 用途
- 配管結合用
- 販売単位
- バラ(1個から購入可能)
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が8型番あります。
商品情報

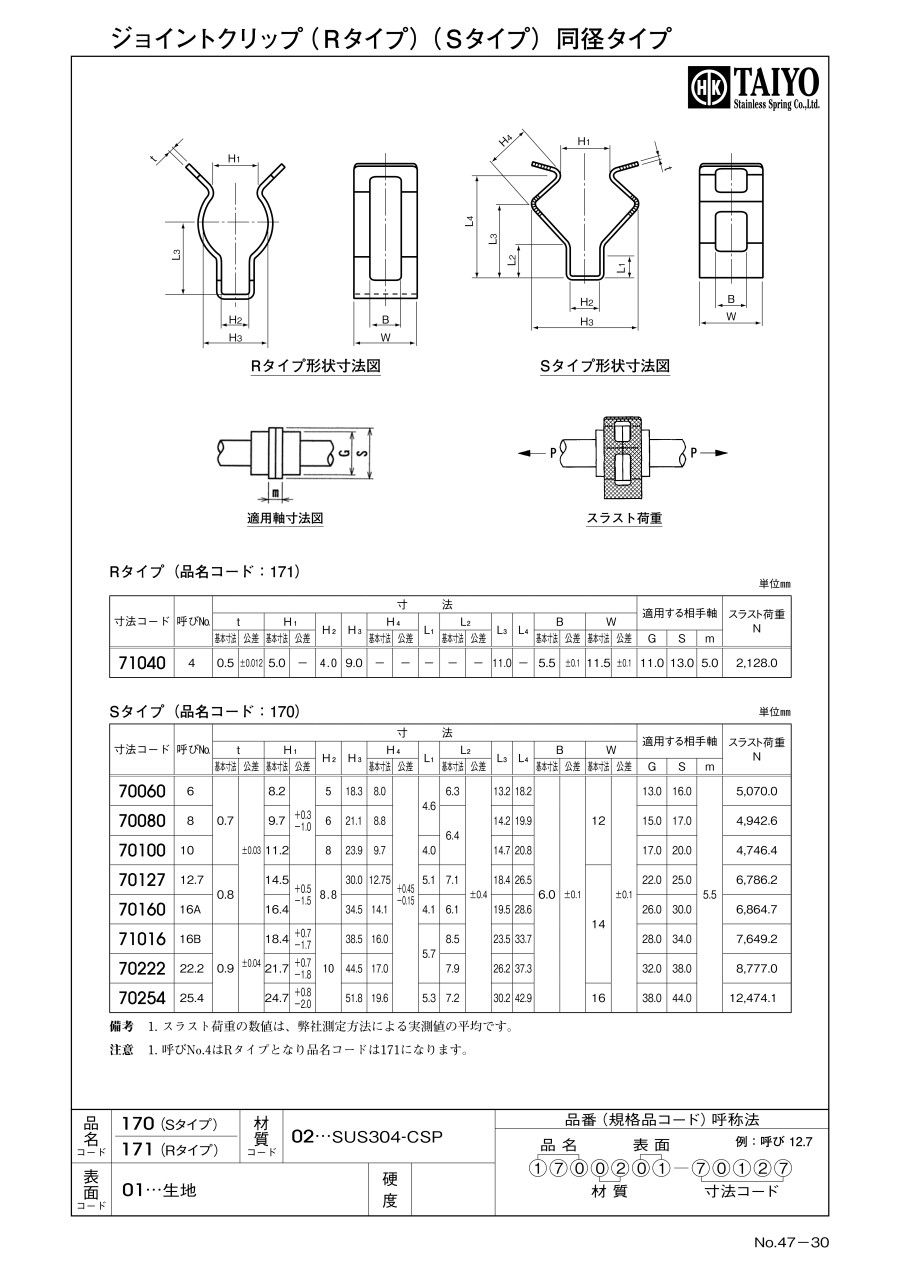

ジョイントクリップ（Sタイプ）の外形図と寸法
単位mm
| 呼びNo. | 寸法 | 適用する相手軸 | スラスト荷重 N | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| t | H1 | H2 | H3 | H4 | L1 | L2 | L3 | L4 | B | W | K | G | S | m | ||
| 8 | 0.7 | 9.7 | (6) | (21.1) | 8.8 | (4.6) | 6.4 | (14.2) | (19.9) | 6 | 12 | 8.0 | 15.0 | 17.0 | 5.5 | 4,942.6 |
| 10 | 0.7 | 11.2 | (8) | (23.9) | 9.7 | (4) | 6.4 | (14.7) | (20.8) | 6 | 12 | 10.0 | 17.0 | 20.0 | 5.5 | 4,746.4 |
| 12.7 | 0.8 | 14.5 | (8.8) | (30.0) | 12.75 | (5.1) | 7.1 | (18.4) | (26.5) | 6 | 14 | 12.7 | 22.0 | 25.0 | 5.5 | 6,786.2 |
| 16A | 0.8 | 16.4 | (8.8) | (34.5) | 14.1 | (4.1) | 6.1 | (19.5) | (28.6) | 6 | 14 | 16.0 | 26.0 | 30.0 | 5.5 | 6,864.7 |
| 16B | 0.9 | 18.4 | (10) | (38.5) | 16.0 | (5.7) | 8.5 | (23.5) | (33.7) | 6 | 14 | 16.0 | 28.0 | 34.0 | 5.5 | 7.649.2 |
| 22.2 | 0.9 | 21.7 | (10) | (44.5) | 17.0 | (5.7) | 7.9 | (26.2) | (37.3) | 6 | 14 | 22.2 | 32.0 | 38.0 | 5.5 | 8.777.0 |
| 25.4 | 0.9 | 24.7 | (10) | (51.8) | 19.6 | (5.3) | 7.2 | (30.2) | (42.9) | 6 | 16 | 25.4 | 38.0 | 44.0 | 5.5 | 12.474.1 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
276円 ( 304円 ) | 1日目 |
288円 ( 317円 ) | 在庫品1日目当日出荷可能 |
297円 ( 327円 ) | 在庫品1日目当日出荷可能 |
339円 ( 373円 ) | 在庫品1日目当日出荷可能 |
342円 ( 376円 ) | 在庫品1日目当日出荷可能 |
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
498円 ( 548円 ) | 在庫品1日目当日出荷可能 |
351円 ( 386円 ) | 1日目 |
詳細情報
基本情報
フランジ付きの水周りの配管結合部にワンタッチで挿入できる製品です。特殊加工を施している為、耐久性、挿入性が向上。ヘタリも少なく、安定した保持力を維持します。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
