歯付座金（皿形 外歯形）
- 種類
- 歯付座金(菊座)
- 材質
- 鉄
- 表面処理
- なし
- 販売単位
- バラ(1個から購入可能)
- 材質 ステンレス
- SUS304-CSP
- 表面処理(詳細)
- 光沢仕上げ
- 種類 歯付座金
- 外歯形
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が6型番あります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
204円 ( 224円 ) | 1日目 |
207円 ( 228円 ) | 在庫品1日目当日出荷可能 |
205円 ( 226円 ) | 1日目 |
211円 ( 232円 ) | 在庫品1日目当日出荷可能 |
211円 ( 232円 ) | 在庫品1日目当日出荷可能 |
215円 ( 237円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ガタツキ防止やねじのゆるみ止めになる、歯付座金（皿形）。
【特長】
・外径側に歯がある皿形状の座金。
・平座金などと組み合わせて締め付ける。
【用途】
・高荷重を必要とする箇所に適している。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
歯付座金 皿形の外形図
歯付座金 皿形
製品基本情報
種類（用途）: 緩み止め / 種類: 歯付座金(菊座) / 材質（表面処理・硬度）: ステンレス（SUS304-CSP）（光沢仕上げ・HRC37〜46）/ 種類 歯付座金: 外歯形
歯付座金 皿形の寸法
単位:mm
| 寸法コード | 呼 び | d | D | e | t | 歯 数 | ||
|---|---|---|---|---|---|---|---|---|
| 基準 寸法 | 許容差 | 約 | 最大 | 基準 寸法 | 許容差 | |||
| 27030 | 3 | 3.2 | +0.2 0 | 6 | 1.8 | 0.4 | ±0.03 | 8 |
| 27035 | 3.5 | 3.7 | 7 | 2.1 | 0.4 | 8 | ||
| 27040 | 4 | 4.3 | 8 | 2.5 | 0.4 | 8 | ||
| 27045 | 4.5 | 4.8 | 9 | 2.7 | 0.5 | ±0.035 | 9 | |
| 27050 | 5 | 5.3 | 10 | 3.1 | 0.5 | 9 | ||
| 27060 | 6 | 6.4 | +0.3 0 | 12 | 3.8 | 0.5 | 10 | |
| 27080 | 8 | 8.4 | 16 | 5.1 | 0.6 | ±0.04 | 12 | |
※1. 歯数は標準を示す。
※2. 材質はSUS304-CSPのみ。

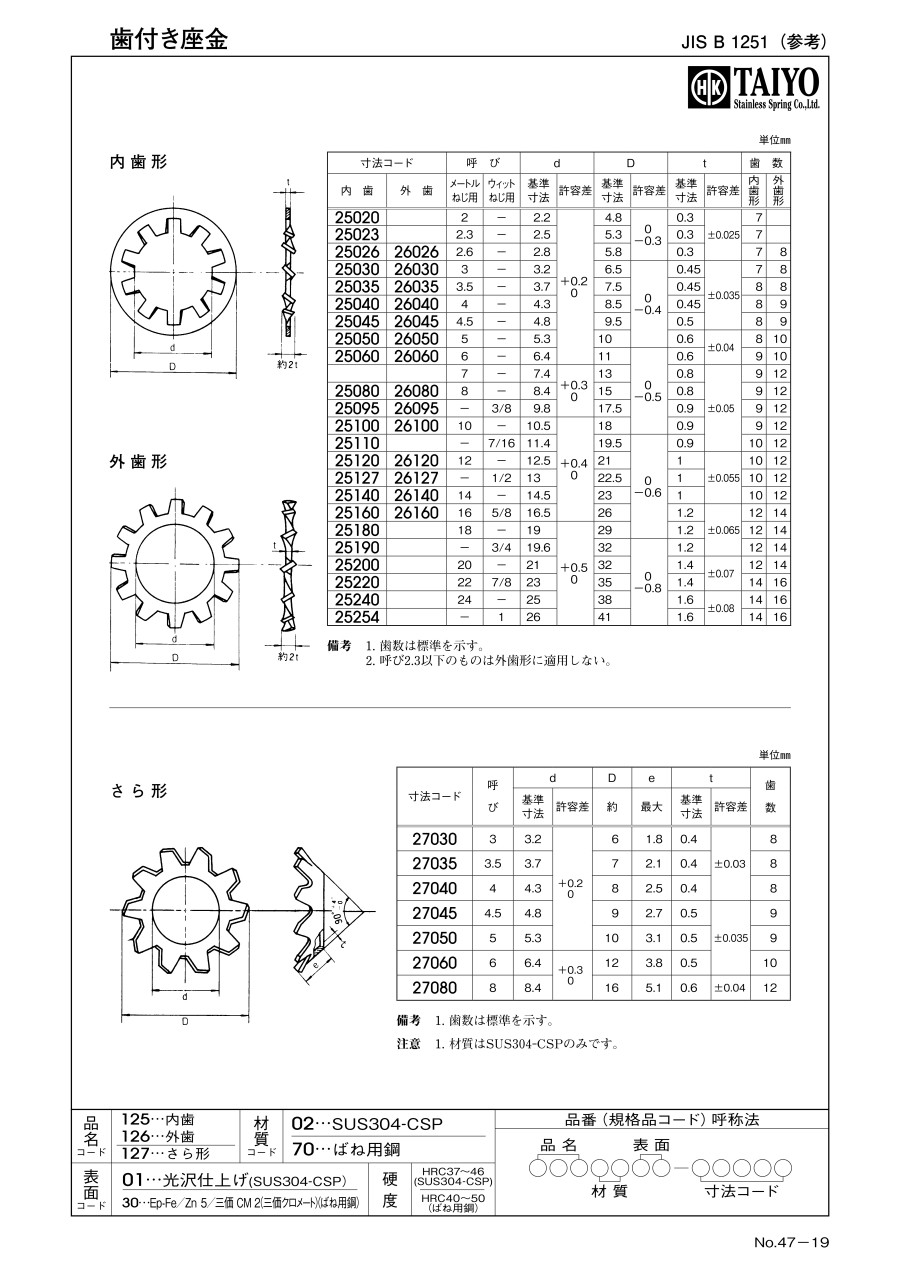

カタログ
