E形止め輪 スタック【1～10000個入り】
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3円～55,289円特別価格
- 税込単価
- 3円～60,818円特別価格
作業性を考慮して工具に喰いつきやすいように棒状に整列させ、テープなどで貼り付け...
詳細情報を確認する- 種類
- ラジアル方向取付
- 形状
- E形止め輪
- 止め輪タイプ
- 外輪止め
- 取り付け方種類
- スナップイン（縦入れ）
- 商品種類
- 止め輪
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が30型番あります。
商品情報
E形止め輪 スタックの商品概要

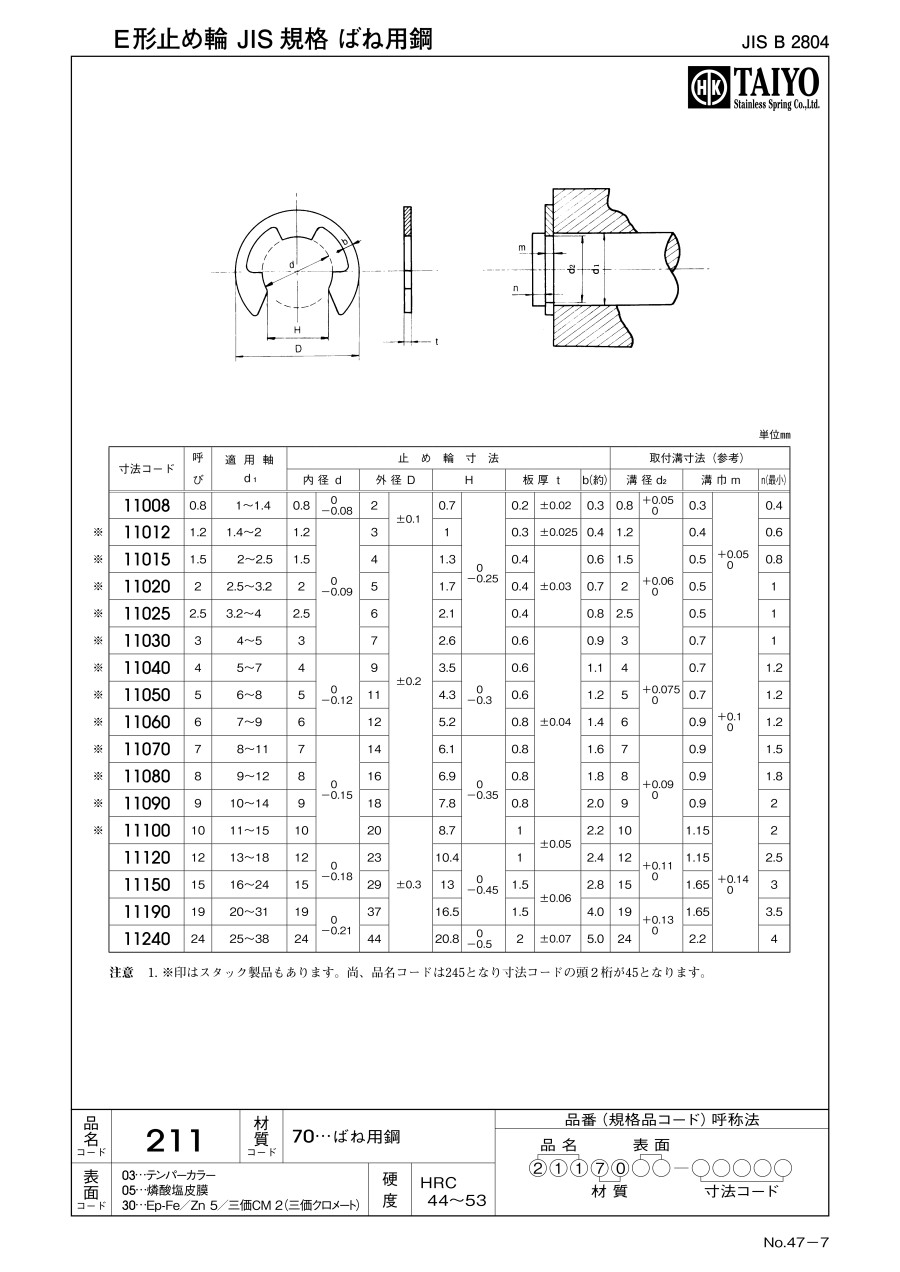

外形図
（単位：mm）
| 呼び | 適用軸 d1 |
止め輪寸法 | 取付溝寸法（参考） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 内径d | 外径D | H | 板厚t | b（約） | 溝径d2 | 溝巾m | n（最小） | ||||||||
| 0.8 | 1～1.4 | 0.8 | 0 -0.08 |
2 | ±0.1 | 0.7 | 0 -0.25 |
0.2 | ±0.02 | 0.3 | 0.8 | +0.05 0 |
0.3 | +0.05 0 |
0.4 |
| 1.2 | 1.4～2 | 1.2 | 0 -0.09 |
3 | 1 | 0.3 | ±0.025 | 0.4 | 1.2 | +0.06 0 |
0.4 | 0.6 | |||
| 1.5 | 2～2.5 | 1.5 | 4 | ±0.2 | 1.3 | 0.4 | ±0.03 | 0.6 | 1.5 | 0.5 | 0.8 | ||||
| 2 | 2.5～3.2 | 2 | 5 | 1.7 | 0.4 | 0.7 | 2 | 0.5 | 1 | ||||||
| 2.5 | 3.2～4 | 2.5 | 6 | 2.1 | 0.4 | 0.8 | 2.5 | 0.5 | 1 | ||||||
| 3 | 4～5 | 3 | 7 | 2.6 | 0.6 | ±0.04 | 0.9 | 3 | 0.7 | +0.1 0 |
1 | ||||
| 4 | 5～7 | 4 | 0 -0.12 |
9 | 3.5 | 0 -0.3 |
0.6 | 1.1 | 4 | +0.075 0 |
0.7 | 1.2 | |||
| 5 | 6～8 | 5 | 11 | 4.3 | 0.6 | 1.2 | 5 | 0.7 | 1.2 | ||||||
| 6 | 7～9 | 6 | 12 | 5.2 | 0.8 | 1.4 | 6 | 0.9 | 1.2 | ||||||
| 7 | 8～11 | 7 | 0 -0.15 |
14 | 6.1 | 0 -0.35 |
0.8 | 1.6 | 7 | +0.09 0 |
0.9 | 1.5 | |||
| 8 | 9～12 | 8 | 16 | 6.9 | 0.8 | 1.8 | 8 | 0.9 | 1.8 | ||||||
| 9 | 10～14 | 9 | 18 | 7.8 | 0.8 | 2.0 | 9 | 0.9 | 2 | ||||||
| 10 | 11～15 | 10 | 20 | ±0.3 | 8.7 | 1 | ±0.05 | 2.2 | 10 | 1.15 | +0.14 0 |
2 | |||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
241円 ( 265円 ) | 1日目 |
8,469円7,791円 ( 8,570円 ) | 1日目 |
4円 ( 4円 ) | 1日目 |
202円 ( 222円 ) | 1日目 |
3円 ( 3円 ) | 在庫品1日目当日出荷可能 |
4円 ( 4円 ) | 1日目 |
241円 ( 265円 ) | 在庫品1日目当日出荷可能 |
6円 ( 7円 ) | 1日目 |
7円 ( 8円 ) | 1日目 |
13円 ( 14円 ) | 1日目 |
19円 ( 21円 ) | 1日目 |
25円 ( 28円 ) | 1日目 |
9,506円8,555円 ( 9,411円 ) | 1日目 |
8,647円7,782円 ( 8,560円 ) | 1日目 |
11,000円9,900円 ( 10,890円 ) | 11日目 |
11,000円9,900円 ( 10,890円 ) | 1日目 |
13,135円 ( 14,449円 ) | 1日目 |
24,640円22,176円 ( 24,394円 ) | 1日目 |
33,158円29,842円 ( 32,826円 ) | 11日目 |
55,289円49,760円 ( 54,736円 ) | 11日目 |
11,316円 ( 12,448円 ) | 11日目 |
9,506円8,555円 ( 9,411円 ) | 1日目 |
8,647円 ( 9,512円 ) | 1日目 |
9,592円8,632円 ( 9,495円 ) | 1日目 |
11,000円9,900円 ( 10,890円 ) | 1日目 |
12,276円11,048円 ( 12,153円 ) | 1日目 |
24,640円22,176円 ( 24,394円 ) | 1日目 |
33,158円29,842円 ( 32,826円 ) | 1日目 |
53,392円48,052円 ( 52,857円 ) | 11日目 |
15,635円14,071円 ( 15,478円 ) | 11日目 |
詳細情報
基本情報
作業性を考慮して工具に喰いつきやすいように棒状に整列させ、テープなどで貼り付けた梱包製品です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
