スライドユニット（リバーシブル） HLSシリーズ

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AirTAC（エアタック）

通常出荷日：在庫品1日目

リニアガイド搭載のシリンダ。【特長】・循環式リニアガイド採用で高鋼性、高精度、...

種類
L形テーブルタイプ
ガイド方式
ガイドレス
テーブル材質
アルミ合金
特性
なし
最高使用圧力 (MPa)
0.7
最低使用圧力 (MPa)
0.15
磁石
磁石付

ご注意

メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。

未確定：候補が88型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

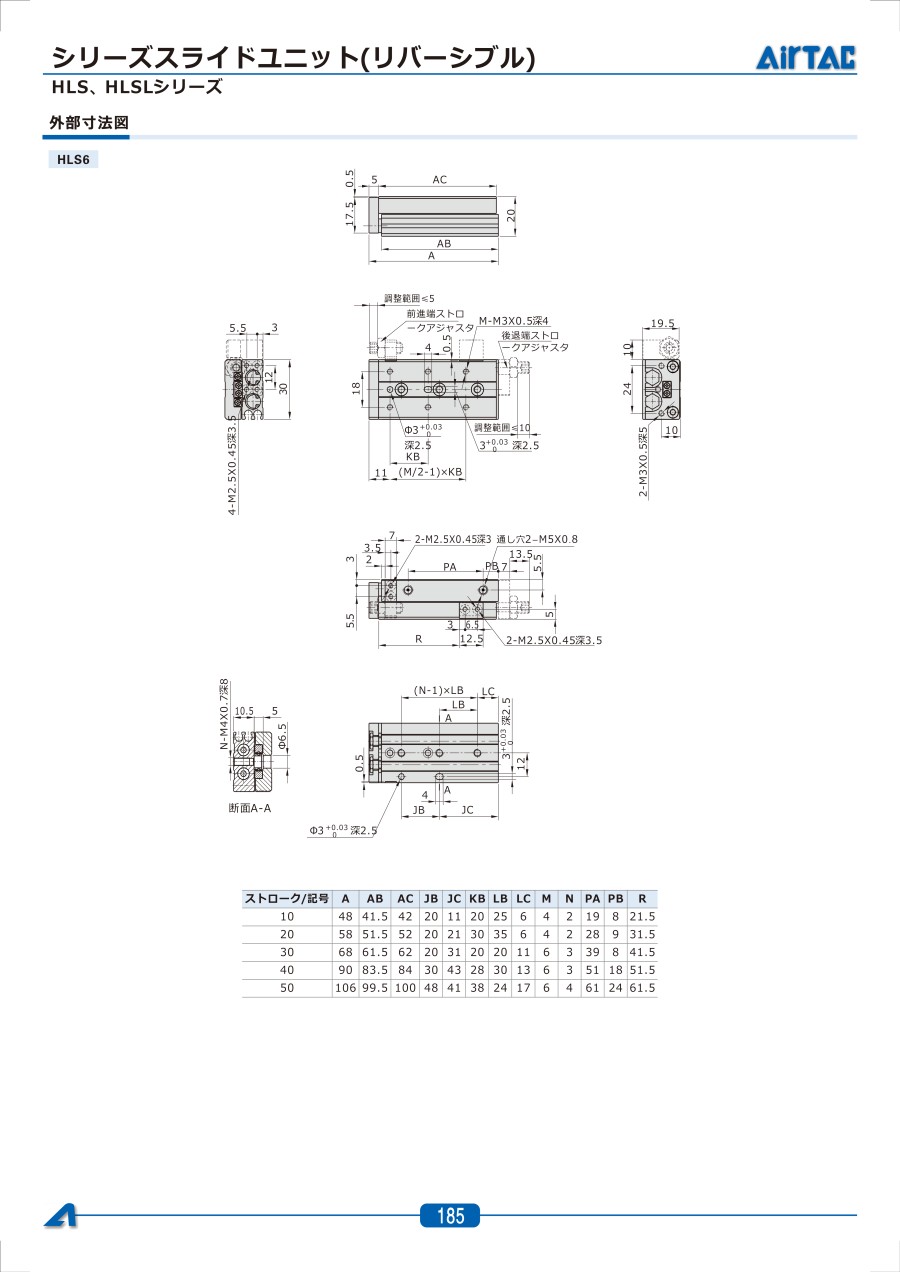

外形図

HLS6

HLS8

ショックアブソーバ付

HLS12

ショックアブソーバ付

HLS16

ショックアブソーバ付

HLS20

ショックアブソーバ付

HLS25

ショックアブソーバ付

取付金具

AS（引側アジャストボルト付）

ボディ取付部

テーブル取付部

BS（引側ショックアプソーバ付）

ボディ取付部

テーブル取付部

AF（押側アジャストボルト付）

標準型

BF（押側ショックアプソーバ付）

標準型

製品仕様

スライドユニット（リバーシブル）イメージ

シリンダ内径（mm）	6	20
作動方式	複動形
使用流体	空気（40μm以上のフィルタにて濾過した空気をご使用ください）
使用圧力範囲	0.15～0.7MPa（22～100psi）（1.5～7.0bar）
保証耐圧力	1.05MPa（150psi）（10.5bar）
クッション	アジャストナット、ショックアブソーバ
周囲及び使用流体温度	-20～70℃
使用ピストン速度	50～500mm/s
ストローク長さの許容さ	0～+1.0
適用センサースイッチ	DS1-H□N、DS1-H□P（1）
配管接続口径	M5×0.8	1/8"

内部構造及び材質

番号	部品名	材質	番号	部品名	材質
1	フロートジョイント	ステンレス銅	13	磁石座	黄銅
2	ガスケット	TPU	14	磁石シール	NBR
3	六角ナット	炭素鋼	15	磁石	焼結物
4	六角ナット	炭素鋼	16	ピストンパッキン	NBR
5	プレート	アルミニウム合金	17	ピストン	黄銅
6	軸シール	NBR	18	スナップリング	炭素鋼
7	ロッドカバー	アルミニウム合金	19	ヘッドカバー	アルミニウム合金
8	Oリング	NBR	20	テーブル	アルミニウム合金
9	ガスケット	TPU	21	位置止めナット	炭素鋼
10	ピストンロッド A	炭素鋼	22	六角ナット	炭素銅
11	ピストンロッド B	ステンレス鋼	23	六角ナット	炭素鋼
12	ボディー	アルミニウム合金	24	レール・ガイド	部品

Type情報

標準型：HLS

無記号：クッション無し（基本形）

A：アジャストボルト付

B：ショックアブソーバ付

AS：引き側にアジャストボルト付

BS：引き側にショックアブソーバ付

AF：押し側にアジャストボルト付

BF：押し側にショックアブソーバ付

規格表

HLS6

ストローク／記号	A	AB	AC	JB	JC	KB	LB	LC	M	N	PA	PB	R
10	48	41.5	42	20	11	20	25	6	4	2	19	8	21.5
20	58	51.5	52	20	21	30	35	6	4	2	28	9	31.5
30	68	61.5	62	20	31	20	20	11	6	3	39	8	41.5
40	90	83.5	84	30	43	28	30	13	6	3	51	18	51.5
50	106	99.5	100	48	41	38	24	17	6	4	61	24	61.5

HLS8

ストローク／記号	A	AB	AC	JB	JC	KB	LB	LC	M	N	PA	PB	R
10	56	48.5	49	20	17	25	28	9	4	2	19.5	12.5	23.5
20	61	53.5	54	30	12	25	30	12	4	2	30	7	33.5
30	72	64.5	65	20	33	40	20	13	4	3	41	7	43.5
40	90	82.5	83	28	43	50	28	15	4	3	56	10	53.5
50	108	100.5	101	46	43	38	23	20	6	4	68	16	63.5
75	158	150.5	151	56	83	50	28	27	6	5	94	40	88.5

HLS12

ストローク／記号	A	AB	AC	JB	JC	KB	LB	LC	M	N	PA	PB	R
10	80	70	71	40	15	35	40	15	4	2	39.5	10	25
20	80	70	71	40	15	35	40	15	4	2	39.5	10	35
30	80	70	71	40	15	35	40	15	4	2	39.5	10	45
40	92	82	83	25	42	50	25	17	4	3	51.5	10	55
50	112	102	103	36	51	35	36	15	6	3	61.5	20	65
75	158	148	149	72	61	55	36	25	6	4	87.5	40	90
100	212	202	203	76	111	65	38	35	6	5	131.5	50	115

HLS16

ストローク／記号	A	AB	AC	JB	JC	KB	LB	LC	M	N	PA	PB	R
10	87	75	76	40	16	35	40	16	4	2	42.5	8	28.5
20	87	75	76	40	16	35	40	16	4	2	42.5	8	38.5
30	87	75	76	40	16	35	40	16	4	2	42.5	8	48.5
40	97	85	86	50	16	40	50	16	4	2	52.5	8	58.5
50	112	100	101	30	51	30	30	21	6	3	63.5	12	68.5
75	162	150	151	70	61	55	35	26	6	4	90.5	35	93.5
100	210	198	199	70	109	65	35	39	6	5	118.5	55	118.8
125	260	248	249	70	159	70	35	19	8	7	153.5	70	143.5

HLS20

ストローク／記号	A	AB	AC	JB	JC	KB	LB	LC	M	N	S	PA	PB	R
10	97	81.5	83	35	25	50	45	15	4	2	40	43.5	10	32.5
20	97	81.5	83	35	25	50	45	15	4	2	40	43.5	10	42.5
30	97	81.5	83	35	25	50	45	15	4	2	40	43.5	10	52.5
40	107	91.5	93	35	35	60	55	15	4	2	50	53.5	10	62.5
50	122	106.5	108	35	50	35	35	15	6	3	35	68.5	10	72.5
75	161	145.5	147	70	54	60	35	19	6	4	60	107.5	10	97.5
100	214	198.5	200	70	107	70	35	37	6	5	70	115.5	55	122.5
125	268	252.5	254	76	155	70	38	41	8	6	70	154.5	70	147.5
150	320	304.5	306	88	195	80	44	19	8	7	80	186.5	90	172.5

HLS25

ストローク／記号	A	AB	AC	JB	JC	KB	LB	LC	M	N	S	PA	PB	R
10	108	90.5	92	45	22	50	45	22	4	2	40	47	12	35
20	108	90.5	92	45	22	50	45	22	4	2	40	47	12	45
30	108	90.5	92	45	22	50	45	22	4	2	40	47	12	55
40	118	100.5	102	55	22	60	55	22	4	2	50	57	12	65
50	131	113.5	115	35	55	35	35	20	6	3	35	70	12	75
75	172	154.5	156	70	61	60	35	26	6	4	60	90	33	100
100	213	195.5	197	70	102	70	35	32	6	5	70	119	45	125
125	271	253.5	255	76	154	75	38	40	8	6	75	155	67	150
150	311	293.5	295	80	190	80	40	30	8	7	80	180	82	175

取付金具

AS（引側アジャストボルト付）

内径／記号	ストローク調整範囲	A	B	C	D	E	F	M	P	H	I	J	Q
6	5	7	19	10.5	16.5	8	3	M6×1.0	M2.5×10	12.5	6.5	10.5	M2.5×10
8	5	8.5	21.5	14	21.5	11	4	M8×1.0	M3×14	14.5	8	12	M3×14
12	5	11	29	15.5	31.5	11	4	M5×1.0	M4×16	20	9	13.5	M4×12
16	5	12	36	17.5	24	14	5	M10×1.0	M5×16	23	10.5	17	M5×16
20	5	15	44.5	22	28	17	6	M12×1.0	M6×20	25	12.5	21	M6×20
25	5	16	53.5	24	32	19	6	M14×1.5	M8×20	33	16.5	23	M8×20

BS（引側ショックアプソーバ付）

内径／記号	A	B	C	D	E	E1	F	G	M	P	H	I	J	Q
8	8.5	21.5	12.5	14	40	6	11	7	M8×1.0	M3×14	14.5	8	12	M3×14
12	11	29	14	15.5	40	6	11	7	M8×1.0	M4×16	20	9	13.5	M4×12
16	12	36	16	17.5	49	7	14	9	M10×1.0	M5×16	23	10.5	17	M5×16
20	15	44.5	20	22	53.5	10	17	11	M12×1.0	M6×20	25	12.5	21	M6×20
25	16	53.5	22	24	68.5	12	19	12	M14×1.5	M8×20	33	16.5	23	M8×20

AF（押側アジャストボルト付）

内径／記号	ストローク調整範囲	A	B	C	D	E	F	G	H	L	K
6	5	18	19	11	8	21.5	7	8	3	M2.5×6	M6×1.0
8	5	24	22	13	14	21.5	8.5	11	4	M3×8	M8×1.0
12	5	31	29	18	16	21.5	11	11	4	M4×12	M8×1.0
16	5	37	37.5	23	18	24	12	14	5	M5×12	M10×1.0
20	5	45.5	47	28.5	23	28	15	17	6	M5×16	M12×1.0
25	5	54	56	34	28	32	16	19	6	M6×18	M14×1.5

BF（押側ショックアプソーバ付）

内径／記号	A	B	C	D	E	E1	F	G	H	J	P
8	24	22	13	14	40	6	8.5	11	7	M8×1.0	M3×8
12	31	29	18	16	40	6	11	11	7	M8×1.0	M4×12
16	37	37.5	23	18	49	7	12	14	9	M10×1.0	M5×12
20	45.5	47	28.5	23	53.5	10	15	17	11	M12×1.0	M5×16
25	54	56	34	28	68.5	12	16	19	12	M14×1.5	M6×18

使用例

取付と使用

1. 本体取付：

1.1. 機械やワークに合わせて、3種類の取付が可能

1.2. 製品取付時のねじの締付けは、適切な長さのねじを用い、最大締付トルク以下で適正に締付けてください。
制限範囲以上の値による締付けは作動不良の原因となり、締付け不足は位置のずれや落下の原因となります。

2. ワークの取付：

2.1. 前面と上面から2方向の取付が可能

2.2. ワーク固定用ボルトがテーブルに当たらないように最大ねじ込み深さより0.5mm以上短いボルトをご使用ください。ボルトが長いとテーブルに当たり作動不良などの原因となります。

2.3. テーブルを固定する際、外部より過大な衝撃力を加えないようにご注意ください。

2.4. テーブルを手で持ちながら、パネルの取付を行ってください。ボディーを手にとり、取付を行う場合、トルクが適正以上に大きくなり、精度低下の恐れがあります。

3. ショックアブソーバ

3.1. ショックアブソーバの寿命および交換時期カタログ使用範囲内における使用可能な作動回数（寿命回数）は下記を目安としてください。

3.2. ボディ底部のねじは絶対に回さないでください。調整用ねじではありません。油漏れの原因になります。

3.3. ショックアブソーバのロックナットの締付は下表に従ってください。

4. センサースイッチについて

4.1. HLS全シリーズは磁石付であり、適用可能なセンサースイッチはDS1-H、DS1-HLとなりますので、詳細はデジタルカタログ、センサースイッチ部分をご参照ください。
4.2. センサースイッチ付スライドユニットを2本以上亜行に近付けてご使用の場合には、スライドユニットの間隔を右図のように3mm以上離して設計してください。
双方の磁力干渉のためセンサースイッチが、誤動作する可能性があります。

5. 必ずスピードコントローラを使い、動作速度を500mm/s以下にしてください。

6. 本シリーズは、積載できる積載質墨、許容モーメントに制限が生じます。ご使用条件の積載積載質量、モーメントが許容値以内であることをご確認ください。
